安捷倫示波器探頭選型（三）keysight是德科技電流探頭

發布時間：2015年06月21日[儀器儀表][是德科技安捷倫Agilent]

電流探頭可檢測流經導體的電流，并將其轉換成可以在示波器上觀察和測量的電壓。是德科技安捷倫電流探頭使用的混合技術包括霍爾效應傳感器檢測直流電流和用電流互感器檢測交流電流。采用分核體系結構的電流探頭能容易鉗住和斷開導體，因此不必要與電路作電氣連接。安捷倫示波器電流探頭提供的測量帶寬為直流至100 MHz。

安捷倫電流探頭的優點

1146A電流探頭低價探頭信號可在不斷開電路的條件下測量高達 100 Arms 的交流電流和直流電流，探頭電源由電池提供, 因此無需外部電源；限制是只有100 kHz帶寬。

1147A探頭可測量達 50 MHz 的交流和直流電流，最大30A峰值 ( 不連續 )，AutoProbe接口全面配置示波器探頭。

N2893A探頭可測量達 100 MHz 的交流和直流電流，最大30A峰值 ( 不連續 )，AutoProbe接口全面配置示波器探頭。

N2780B系列探頭可在不斷開電路的條件下測量高達 500 A (N2780B) 或100 MHz (N2783B) 的交流電流和直流電流；要求外電源 (N2779A)。

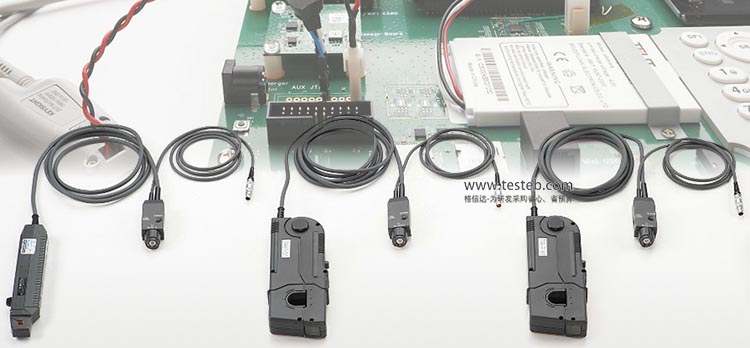

安捷倫電流探頭

是德科技·安捷倫示波器電流探頭型號規格比較

型號	探頭類型	探頭帶寬	最大輸入電流	應用和使用	示波器兼容性
N2820A
N2821A
1146A	AC/DC電流、 0.1V/A (0 至 10A 峰值 )或 0.01 V/A (0 至100 A 峰值)	100 kHz	100A 峰值	交流線路、馬達、汽車電流測量需要 9Vdc 電池	高阻抗 BNC輸入
1147A	AC/DC 電流, 0.1 V/A	50 MHz	15 A 有效值連續, 30A 峰值不連續	馬達、開關電源、磁性器件電流測量	高阻抗 AutoProbe輸入
N2893A	AC/DC 電流, 0.1 V/A	100 MHz	15 A 有效值連續, 30A 峰值不連續	馬達、開關電源、磁性器件電流測量	高阻抗 AutoProbe輸入
N2780B	AC/DC 電流, 0.01 V/A	2 MHz	500A rms 有效值連續 700A 峰值不連續	馬達、開關電源、市電電流	高阻抗 BNC輸入
N2781B	AC/DC 電流, 0.01 V/A	10 MHz	150A rms 有效值連續 300A 峰值不連續	馬達、開關電源、變壓器	高阻抗 BNC輸入
N2782B	AC/DC 電流, 0.1 V/A	50 MHz	30A rms 有效值連續 50A 峰值不連續	開關電源、放大器、磁性器件	高阻抗 BNC輸入
N2783B	AC/DC 電流, 0.1 V/A	100 MHz	30A rms 有效值連續 50A 峰值不連續	開關電源、低電流測量	高阻抗 BNC輸入
