力士樂傳送系統Rexroth 3842999716 BS2型皮帶輸送段

BOSCH博世皮帶輸送段力士樂3842999716作為輸送段使用堆積操作時，最大允許負載達60kg，輸送皮帶為帶表面編織層的齒形皮帶，也有防靜齒形形皮帶25T5 A提供。

傳送帶/同步帶品牌：博世力士樂Rexroth

聯系電話：18823303057
QQ在線客服

2104028976，2113429302 Vincent
農先生請撥打電話，或在線聯系我們，告訴我們你要什么
您將會得到省事省心的產品選型、價格報價服務！

pdf規格說明書[暫缺]

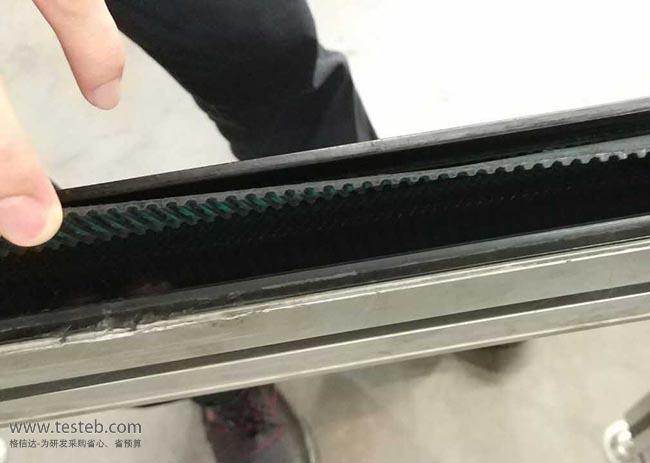

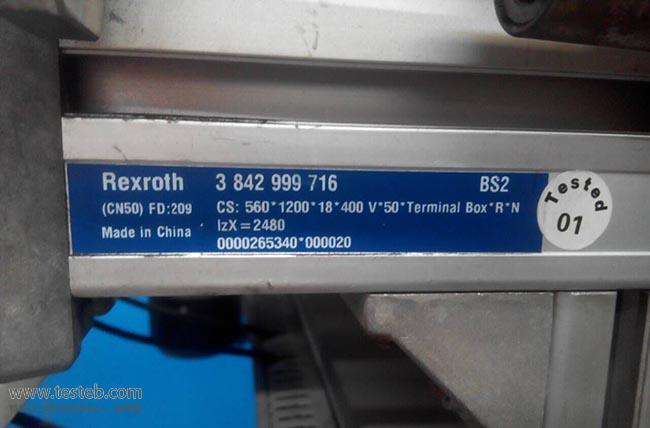

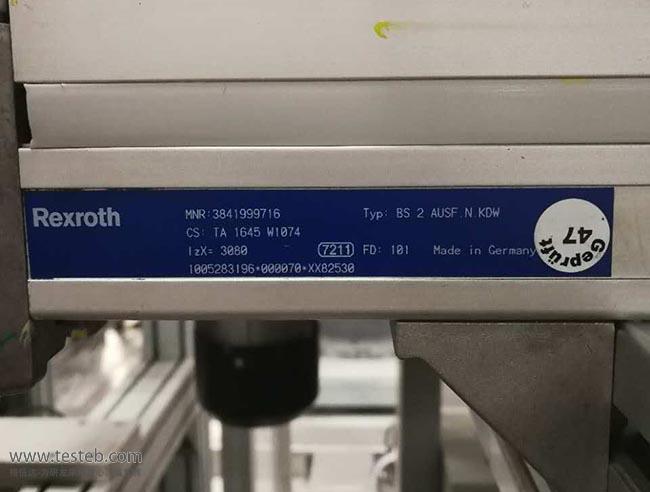

3842999716圖片

博世力士樂Rexroth 3842999716 傳送帶/同步帶規格參數與圖片

博世力士樂Rexroth TSplus裝配輸送機系統BS2系列橫向輸送機用于短距離運輸或周期無關的工作，除非另有說明，橫向輸送機是可逆的。力士樂傳送系統博世皮帶輸送段BS2型3842999716作為輸送段使用堆積操作時，最大允許負載60 kg。

力士樂BS2型皮帶輸送段Rexroth 3842999716設計

– 供裝配有獨立驅動的輸送段使用，電機安裝位置為右側 (MA = R)、左側 (MA = L)，如尺寸更大則可在中間(MA = M)

– 適合反向操作，堆積操作時，最大允許負載達 60 kg

– 可選擇使用電纜/插頭 (AT = S) 或端子盒 (AT = K) 連接電機

– 輸送介質：帶表面編織層的齒形皮帶，也有抗靜電的齒形皮帶 (ZA = A)提供

BS 2型輸送段規格說明http://www.jwjzzs.com/download/201509/Rexroth_TSplus_BS2.pdf

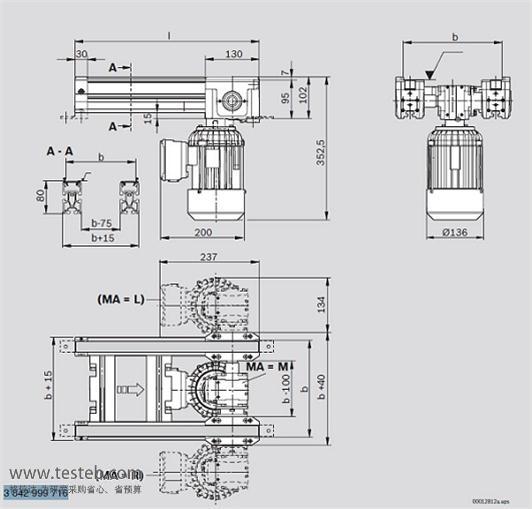

Bosch Rexroth 3842999716皮帶輸送段詳細圖解

博世力士樂3842999716皮帶輸送段

b¹⁾[mm]	l²⁾[mm]	V_N³⁾[m/min]	AT	MA	ZA
160	240-6000	0;6;9;12;15;18	S;K	R;L	N;A
240	240-6000	0;6;9;12;15;18	S;K	R;L;M	N;A
320	240-6000	0;6;9;12;15;18	S;K	R;L;M	N;A
400	240-6000	0;6;9;12;15;18	S;K	R;L;M	N;A
480	240-6000	0;6;9;12;15;18	S;K	R;L;M	N;A
640	240-6000	0;6;9;12;15;18	S;K	R;L;M	N;A
800	240-6000	0;6;9;12;15;18	S;K	R;L;M	N;A
1040	240-6000	0;6;9;12;15;18	S;K	R;L;M	N;A
160-1040	240-6000	0;6;9;12;15;18	S;K	R;L	N;A
240-1040	240-6000	0;6;9;12;15;18	S;K	R;L;M	N;A

1)b = 輸送方向的軌道寬度
2)l = 長度
3)VN = 額定輸送速度，VN = 0：不帶電機和減速器

力士樂Rexroth 3842999716皮帶輸送段訂貨時注明軌道寬度、長度、輸送速度、電機電壓/頻率，以及電機位置和運動方向。傳送皮帶可選擇帶表面編織層的齒形皮帶3842992514，或者防靜電同步帶3842992517 25T5 A齒形，訂購注明皮帶長度。

另有博世皮帶輸送段3842999717，用途：在皮帶輸送段末端沒有足夠的空間安裝電機的加工工位之間縱向輸送工件托盤。Rexroth 3842999717適合反向操作，電機安裝位置視版本而定，可在右側 (MA = R)、左側 (MA = L)或中間 (MA = M)，可選擇使用電纜/插頭 (AT = S) 或端子盒 (AT = K) 連接電機。
