瑞士環球Sipel 500E-SA晶圓鑷子5寸wafer夾5爪限位柱止擋

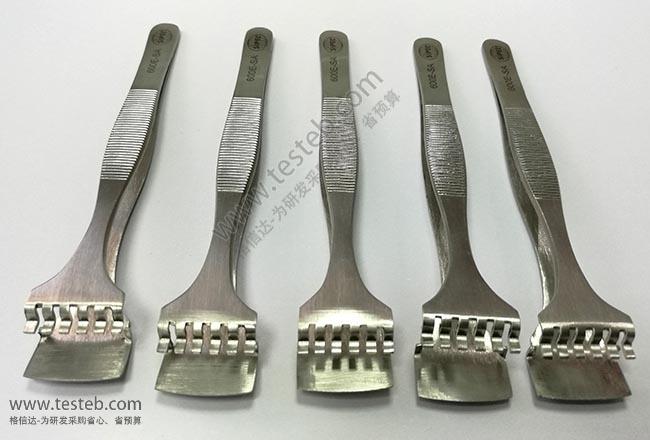

Sipel半導體鑷子手柄為非磁性不銹鋼，有4爪、5爪、6爪、8爪，底部分為臺階止擋和限位柱止擋類型，用于光伏、微電子Wafer晶圓硅片夾取搬運，避免因人手直接接觸而造成產品污染。

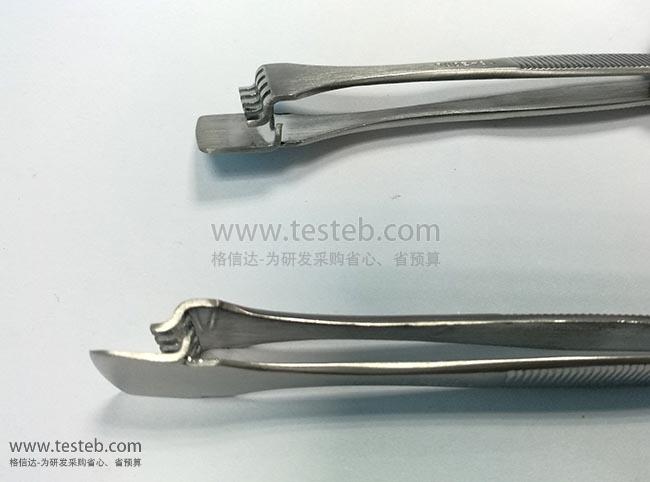

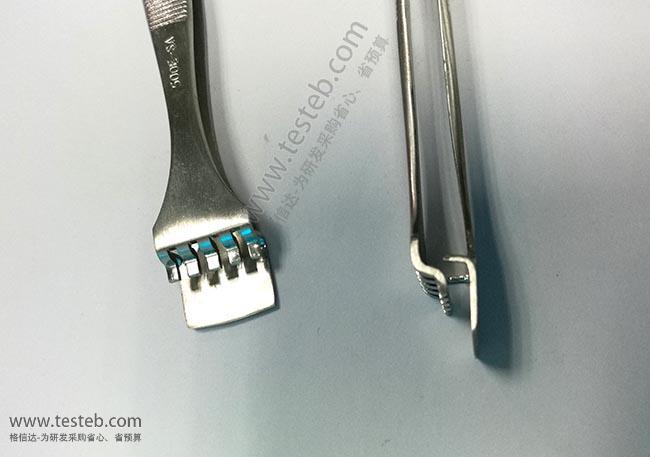

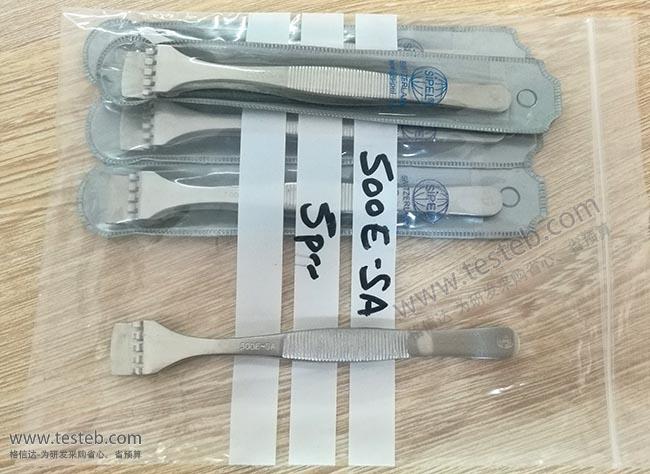

瑞士Sipel 500E-SA晶圓鑷子頭部寬16mm，上端5個齒爪、底端帶限位柱止擋，用于夾持5寸晶圓WAFERS。另提供特殊規格涂層擴展型號，如表面鍍有TEFLON特氟龍涂層可防止夾傷，耐酸堿，工作溫度達280℃，后綴TE如500W-SA-TE；HTC High temperature Coating高溫涂層工作溫度可達620℃，如400W-SA-HTC高溫鑷子。

瑞士Sipel半導體wafer晶圓鑷子型號規格表

型號	頭部形狀尺寸/ 鑷子圖片
200A-SA 適用2"晶片/2寸晶圓和圓形元件
200J-SA 用于夾持2寸晶圓和圓型元件 Free Floating Teflon Paddle 鐵氟龍鍍層夾片
200W-SA 用于夾持2寸晶圓和圓型元件 2 齒
300-SA 用于3寸晶圓和圓型元件 夾持部分上下端平直
300A-SA 用于3寸晶圓和圓型元件 上端直角
300E-SA 用于3寸晶圓和圓型元件 3 齒 帶限位器
300J-SA 用于3寸晶圓和圓形元件 Free Floating Teflon Paddle 鐵氟龍鍍層夾片
300W-SA晶圓鑷子 用于3寸晶圓和圓形元件 3個齒
400-SA 用于4寸晶圓和電容電感 上下平直
400A-SA 用于4寸晶圓和電容電感 上端成90度直角
400E-SA 用于4寸晶圓和電容電感 4 齒
400J-SA 用于4寸晶圓和電容電感 Free Floating Teflon Paddle 鐵氟龍鍍層夾片
400W-SA 4寸晶圓鑷子 用于4寸wafer和電容電感 4個齒，成90度直角
400WG-SA 用于4寸晶圓和電容電感 4 齒 With a Gap 6 mm
500-SA 用于5"晶片/ 5寸晶圓和電感電容元件 上端平整，下端扁圓
500A-SA 用于5寸晶圓和電感電容元件 上端直角
500E-SA晶圓鑷子 用于5寸硅片和電感電容元件 5個齒
500J-SA 用于5寸晶圓和電感電容元件 Free Floating Teflon Paddle 鐵氟龍鍍層夾片
500W-SA硅晶夾鑷子 用于5寸晶圓和電感電容元件 5 齒
500WG-SA 用于5寸晶圓和電感電容元件 5齒 With a Gap 9 mm
600-SA 適合6寸晶圓和電感電容元件 上下平直
600A-SA 適合6寸晶圓和電感電容元件 上端直角，下端平直

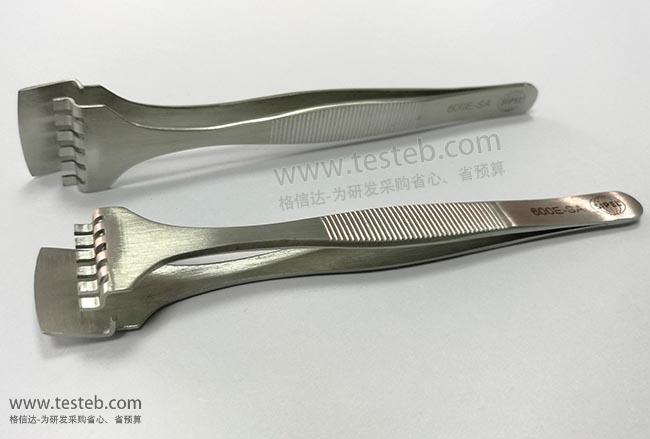

600E-SA 適合6寸晶圓和電感電容元件 6齒
600GB-SA晶圓芯片鑷子 適合6寸晶圓和電感電容元件 Stop Opening
600J-SA 適于6寸晶圓和電感電容元件 Free Floating Teflon Paddle 鐵氟龍鍍層夾片
600W-SA六寸晶圓鑷子 適于6寸WAFER和電感電容 6 齒
600WG-SA 適于6寸晶圓和電感電容 6 齒 間隙11 mm
800A-SA 適于8寸晶圓和電感電容
800E-SA 適于8寸晶圓和電感電容 8 孔，帶限位器 上端較短
800W-SA 適于8寸晶圓和電感電容 8 孔
800WG-SA 適于8寸晶圓和電感電容 8 孔 間隙17mm
37S-SA-1 用于晶片和圓形零件 2 齒
37S-SA-L 頭部上端 用于晶片和圓形零件 2個齒
39S-SA-3 用于晶片和圓形零件 3 齒 6 孔
62A-SA 用于晶圓和圓形零件 直型尖頭
72A-SA 用于晶片和圓形零件 成角彎頭
85A-SA 用于晶片和圓形零件 直型平頭
85C-SA 用于晶片和圓形零件 直型扁圓頭
86B-SA 用于晶片和圓形零件 成角彎頭

SIPEL晶圓鑷子系列型號大全http://www.jwjzzs.com/download/201705/SIPEL_WAFER_TWEEZERS.pdf

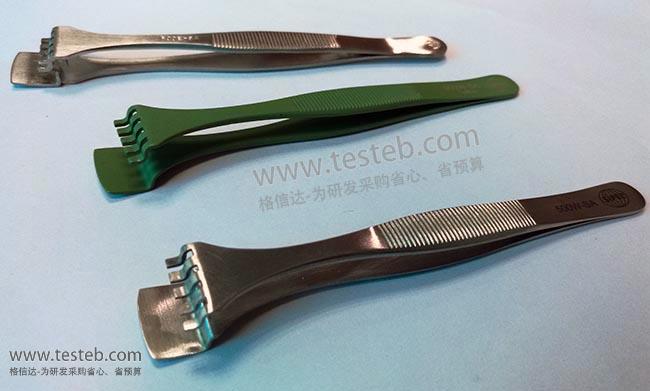

環球SIPEL鑷子表面涂層性能特點

HTC高溫涂層：后綴-HTC，High Temperature Coating Resistance up to 620℃，耐高溫涂層可承受620℃工作溫度

BLACK EPOXY黑色環氧涂層：后綴-EX，Epoxy Coating 5 mil，5密爾厚度環氧樹脂表面鍍層，耐酸堿化學品腐蝕

TEFLON鐵氟龍涂層：后綴-TE，Temperature Coating Resistance up to 280℃，耐溫280℃，無痕防止夾傷損壞元件

ERGO STD FOAM防靜電泡沫柄：前綴ERGO-，Ergonomic Static Dissipative Foam Coating，人體工學靜電消散泡沫
