固緯AFG-2005信號發生器4K長度任意波形發生器

臺灣固緯AFG2005任意波形信號發生器AFG-2005信號源0.1Hz~5MHz全數字合成信號，0.1Hz分辨率，具有USB Device接口，用于遠程控制和波形編輯。

信號發生器/信號源品牌：固緯GWINSTEK

聯系電話：18823303057
QQ在線客服

2104028976，2113429302 Vincent
農先生請撥打電話，或在線聯系我們，告訴我們你要什么
您將會得到省事省心的產品選型、價格報價服務！

pdf規格說明書[暫缺]

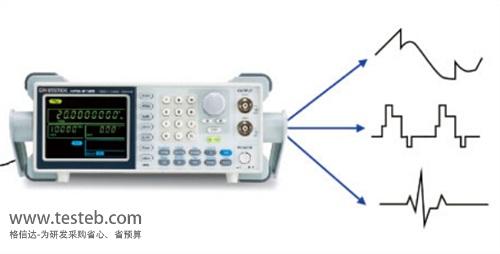

AFG-2005圖片

固緯GWINSTEK AFG-2005 信號發生器/信號源規格參數與圖片

AFG-2005任意波形信號發生器是一臺以DDS技術為基礎，涵蓋正弦波、方波、三角波、噪聲波以及5MSa/s采樣率的任意波形。0.1Hz的分辨率和1%~99%的方波(脈沖波)可調占空比功能，極大的擴展了它的應用范圍。固緯AFG-2005信號發生器全數字化按鍵設計改善了傳統信號發生器設置的不確定性，顯著增加了波形輸出的精度。3.5’’的LCD屏幕，方便用戶在調整過程中觀察到參數的改變。

固緯信號發生器AFG-2005及相關型號技術規格

固緯信號發生器型號		AFG-2105	AFG-2112	AFG-2125	AFG-2005	AFG-2012	AFG-2025
波形		正弦波/方波/三角波
任意波功能	采樣率	20MSa/s
	重建率	10MHz
	記錄長度	4k點
	垂直分辨率	10位
頻率特性	范圍-正弦波/方波	0.1Hz~5MHz	0.1Hz~12MHz	0.1Hz~25MHz	0.1Hz~5MHz	0.1Hz~12MHz	0.1Hz~25MHz
	三角波/鋸齒波	1MHz
	分辨率	0.1Hz
	穩定度	±20ppm
	老化率	±1ppm/year
	誤差容忍	＜10mHz
輸出特性	幅值范圍	≤20MHz：1mVpp~10Vpp (接50Ω)；2mVpp~20Vpp (開路)
		≤25MHz：1mVpp~5Vpp (接50Ω)；2mVpp~10Vpp (開路)
	精確度	設定值的±1%±1mVpp；(1kHz, ＞10mVpp)
	分辨率	1mV或3位
	平坦度	±1% (0.1dB)≤100kHz；±3% (0.3dB)≤5MHz；±5% (0.4dB)≤12MHz；
		±20% (2dB)≤20MHz；±5% (0.4dB)≤25MHz ；(正弦波1kHz)
	單位	Vpp，Vrms，dBm
	直流偏移范圍	±5Vpk ac+dc (接50Ω)；±10Vpk ac+dc (開路)
	精確度	設定值的1%+2mV+幅值的0.5%
	波形輸出阻抗	50Ω典型值(固定)；＞10MΩ(輸出關閉)
	保護	短路保護；過載繼電器自動禁止輸出
	SYNC輸出準位	TTL-compatible into＞1kΩ
	阻抗	50Ω正常值
	上升/下降時間	≤25ns
正弦波特性	諧波失真	-55dBc DC～1MHz, Ampl＞1Vpp；45dBc 1MHz~5MHz, Ampl＞1Vpp；-30dBc 5MHz～20MHz，Ampl＞1Vpp
方波特性	上升/下降時間	最大輸出時，≤25ns(接50Ω負載)
	過激信號	＜5%
	不對稱性	周期的1%+1ns
	可調占空比	1%~99%≤100kHz；10%~90%≤2MHz；20.0%~80.0%≤5MHz；40.0%~60.0%≤10MHz；50%≤25MHz；(全頻段1%的分辨率)
