[停產]Yokogawa 橫河BT200手操器布郎協議儀表現場通訊設定

YOKOGAWA橫河BRAIN協議是橫河智能儀表的協議，在橫河變送器、渦街、電磁流量計、等儀表都有這個協議，在儀表的輸出信號欄上的代碼為“D”。布朗協議配套使用的手持智能終端是BT200手操器，可對儀表設定、更改、顯示、打印參數，調零等。BT200布朗協議手操器還可以監視I/O值和自診斷結果，設定恒定電流的輸出以及調零。當系統啟動或維持操作狀態時，只需連接設備的4~20mA DC信號線或ESC(信號調節通信卡)的專用接口即可使用。

橫河BT200手操器特點

通信期間，調制信號不會中斷 4~20mA DC信號

BT200智能終端可與采用BRAIN通信的所有的橫河公司的儀表一起使用

大顯示屏(8行，每行21個字符)，采用英文顯示用戶看了一目了然，設定和更改方便

信息自診斷/保護功能：自檢查功能、密碼設定數據保護、低電壓報警、自動電源關閉

打印機BT200-P00可現場打印出牌號和其它參數

BT200手操器說明書http://www.jwjzzs.com/download/201611/Yokogawa_BT200_BRAIN.pdf

Yokogawa BT200手操器基本技術規格

適用的產品：YEWFLO E 型、ADMAG AE、ADMAG AM、ADMAG SE、ADMAG CA、Dpharp、YT200 等

通信信號的連接：專用電纜，長1.1 m；通信線長度：2 km

負載電阻：250 ~ 600 Ω ( 包括電纜電阻 )

負載電容：0.22 μF 以下

負載電感：3.3 mH 以下

與電源線的間距：15 cm 以上 ( 避免平行接線 )

顯示：LCD 點陣，21個字符×8行

控制：觸摸開關 ( 4 個功能鍵，20 個操作鍵，一個電源開關 )

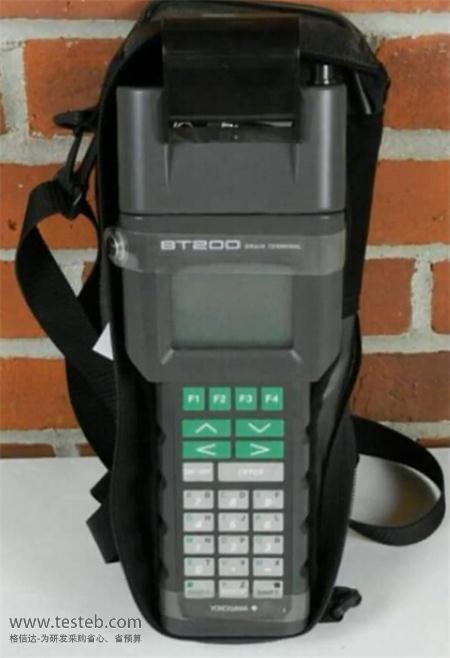

打印：( BT200 - P00 )：熱敏式打印

尺寸：BT200 - N00 228×110×51 mm / BT200 - P00 321×110×61 mm

重量：BT200 - N00 510 g / BT200 - P00 700 g

電源：5 節 1.5 V 堿性干電池

橫河的壓變有四種協議，最常用的是Hart協議和Brain協議。若果儀表是Hart 協議的，BT200就無法調零，只能用Hart 手操器調！若果是Brain協議的，可以用BT200布朗協議手操器手動調零。當電池電壓過低時，BT200的電池報警燈就會閃爍，在5分鐘以上沒有鍵輸入的情況下自動關掉電源。YOKOGAWA BT200使用說明書http://www.jwjzzs.com/download/201611/Yokogawa_BT200_manual.pdf

日本橫河BT200手操器使用環境溫度濕度

BT200-N00普通型：-15~ + 55 ℃，在 40 ℃ 時 , 相對濕度為 5 ~ 95 % ( 避免結露 )

BT200-P00帶打印機型：0 ~ + 50 ℃，在 40 ℃ 時 , 相對濕度為 30 ~ 85 % ( 避免結露 )

Yokogawa橫河BT200手操器型號型號代碼解析

示例：BT200-N00/C1

手持智能終端——BT200

打印機選項——N為不帶打印機、P帶打印機

常規后綴——00

/ 附加規格代碼

C1：5腳接頭的通信電纜，用于SC信號調節器

CS1：本安型防爆標志，CSA加拿大標準，I級， 組別：A、B、C、D、T4

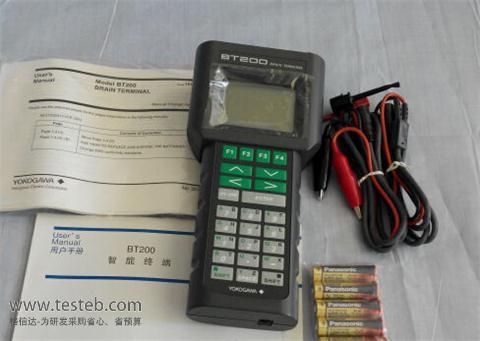

配件部件型號

F9182EA：通信電纜，帶內部連接夾

F9182EB：通信電纜，帶彈簧夾

F9182ED：通信電纜，帶3腳接頭

F9182EE：通信電纜，帶5腳接頭

F9182DS：打印紙10個

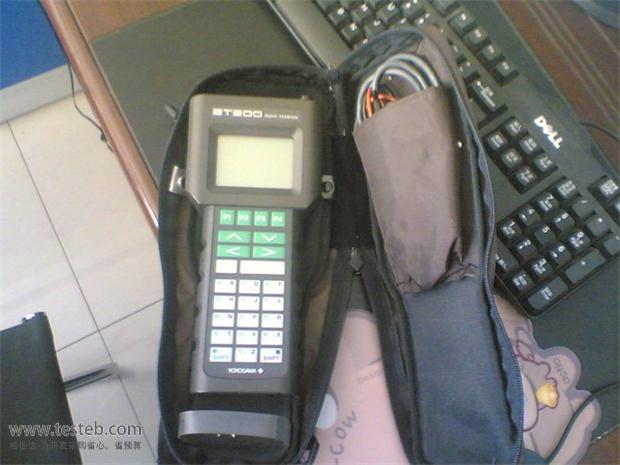

F9182BP：手提包

F9182AS：打印機組件
