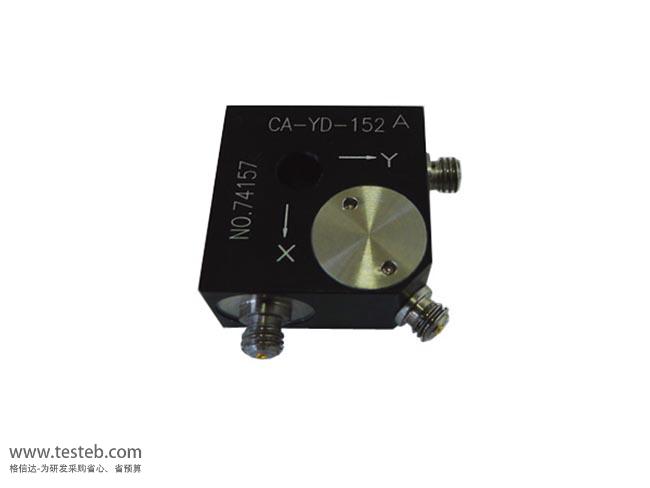

CA-YD-3152三軸加速度傳感器采用壓電陶瓷敏感材料，內裝IEPE前置放大器，測量范圍250g，頻率響應4000Hz，X、Y、Z三軸輸出，6V模擬信號輸出，可在-40～+120環境下工作。
IEPE加速度傳感器帶有一個放大器和一個恒流源，將由加速度傳感器產生的很小電量且容易受到噪聲干擾的信號進行放大和信號調理，傳感器返回的信號電壓和加速度也成正比。IEPE中集成了靈敏的電子器件，使其盡量靠近傳感器以保證更好的抗噪聲性并更容易封裝。CA-YD-3152 壓電式加速度傳感器內裝IEPE前置放大器，采用12～28 VDC激勵電壓，2~10 mA恒流源，測量范圍250 g，頻率響應1Hz～ 4k Hz，X、Y、Z三軸輸出。
| 靈敏度（20±5℃） | 20mV/g |
| 測量范圍（峰值） | 250 g |
| 最大橫向靈敏度 | ≤5 ％ |
| 頻率響應（±5%） | 1～ 4,000 Hz |
| 傳感器輸出方式 | X、Y、Z三軸向L5 |
| 最大輸出信號（峰值） | ≤6V |
| 安裝諧振頻率 | 15,000 Hz |
| 工作溫度范圍 | -40～+120 ℃ |
| 溫度響應 | 見溫度曲線 |
| 沖擊極限（峰值） | 1,000g |
| 噪聲 | ＜2 mg |
| 輸出阻抗 | ＜100 Ω |
| 供電電源（恒流源） | +12～+28 VDC |
| 工作電流 | +2～+10 mA |
| 直流偏置電壓 | 7±1 V |
| 安裝 | φ5通孔 |
| 敏感材料 | 壓電陶瓷 |
| 結構設計 | 環剪 |
| 殼體材料 | 不銹鋼 |
| 重量 | 28 g |
| 配套件 | CA-YD-3152傳感器合格證:標定參數、頻響曲線、M5螺栓，保護帽、2米雙頭L5 STYV-1 |
3152三向傳感器規格說明書http://www.jwjzzs.com/download/201707/CA-YD-3152.pdf
| 型號CA-YD- | 靈敏度±5% | 頻率響應 | 量程范圍 | 抗沖擊 | 尺寸 | 安裝方式 |

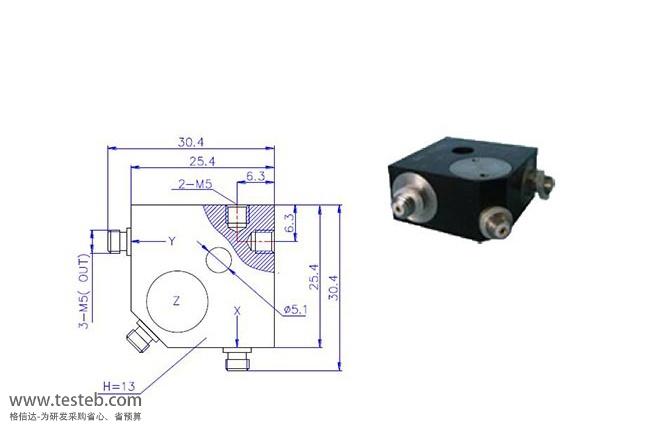

| 3152三向加速度傳感器 | 20 mV/g | 0.5-4k Hz(±10%) | 250g | 1000g | 25×25×13 mm |
Z： Φ5通孔 X 、Y： M5 |
| 3153 | 1 mV/g | 1-3k Hz(±10%) | 5000g | 5000g | 15×15×18 mm | M5 |
| 3193加速度傳感器 | 10 mV/g | 1-5k Hz(±10%) | 500g | 2000g | 12×12×12 mm | M5 |
| 3193-5 | 50 mV/g | 1-3k Hz(±10%) | 500g | 2000g | 20×20×20 mm | M5 |
IEPE壓電加速度傳感器共性指標
工作溫度：-40 ~ +120℃，輸出阻抗≤100 Ω，線性度(振動)≤1%
輸出偏置電壓：11±2 VDC，或7±1 VDC(定貨時說明)
激勵電壓：+18 － +28 VDC，或+12－ +24VDC
恒流源（激勵電流）：+2 - +10 mA
注：可定制寬激勵電壓(+5 - +30V)和0.2-20mA恒流源規格
