HIOKI鉗形AC/DC電流傳感器CT9691及CT9691-90適用于太陽能發電系統、UPS、電池等的電流測量，可與電能質量分析儀、存儲記錄儀、示波器連接使用，測量馬達·汽車的啟動電流、機器的峰值波形等，也可和日置3290 AC/DC鉗形表配套。
用于太陽能發電系統/UPS/電池等的電流測量
寬頻DC~10kHz(CT9691電流鉗)，20kHz(CT9692)的良好的頻率特性
適用于EV、HEV等電動汽車的大電流測量(CT9693)
用途覆蓋太陽能發電、燃料電池評估等電池的充放電到變頻器的輸出測量
使用示波器/存儲記錄儀等可監測波形(和CT6590組合使用)
鉗口開合次數最多1萬次

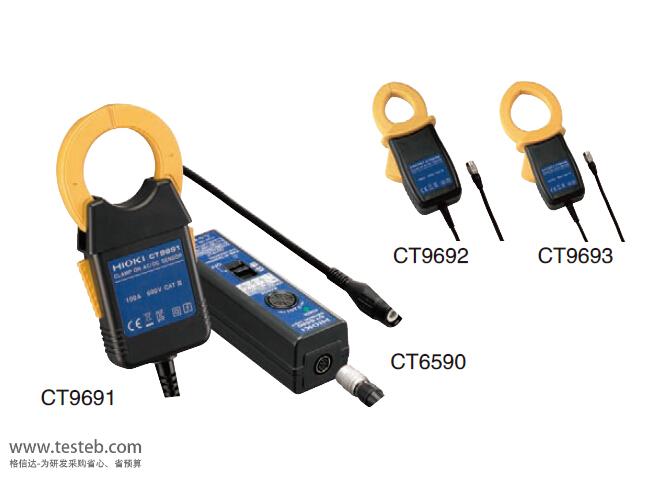

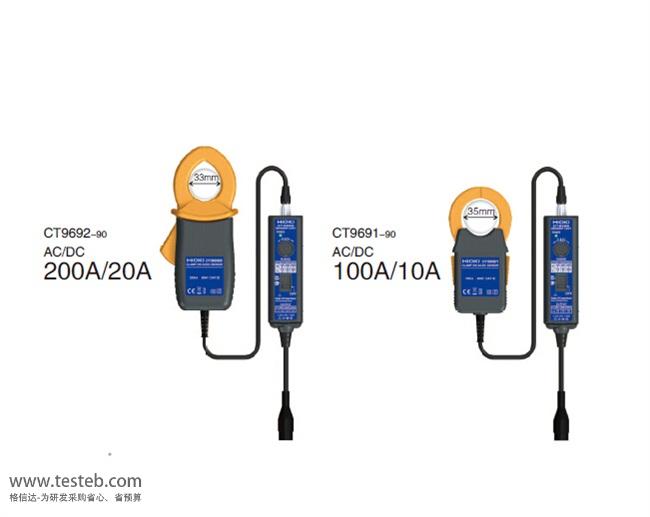

HIOKI CT9691/CT9692/CT9693鉗形AC/DC傳感器不能單獨使用，當和電能質量分析儀PW3198或存儲記錄儀系列等連接使用時，請務必使用傳感器單元CT6590。 用于日置3290鉗形表系列時，可用傳感器單獨連接鉗型表主機使用。HIOKI CT9691-90、CT9692-90、CT9693-90分別是鉗形傳感器CT9691、CT9692、CT9693與傳感器單元CT6590的組合產品。
| CT9691電流傳感器 | CT9692電流鉗 | CT9693 | |
| 額定輸入電流 | 100A AC/DC | 200A AC/DC | 2000A AC/DC |
| 最大允許輸入 | 100Arms 連續 | 200Arms 連續 | 2000Arms 連續 |
| 頻帶 | DC to 10 kHz (-3dB) | DC to 20 kHz (-3dB) | DC to 15 kHz (-3dB) |
| 對地間最大額定電壓 | 600V AC/DC CAT III | ||
| 最大額定功率 | 50 mVA | ||
| 可測導體直徑 | φ 35 mm 以下 | φ 33 mm 以下 | φ 55 mm 以下 |
| 體積及重量 |
53W × 129H × 18D mm, 230 g， 線長2 m |
62W × 167H × 35D mm, 410 g， 線長2 m |
62W × 196H × 35D mm, 500 g， 線長2 m |
| 附件 | 使用說明書 | ||
| CT6590傳感器單元選件 |
輸出：H量程/L量程切換，BNC端口 輸出電壓(傳感器組合)： 100 mV f.s./100A 量程、100 mV f.s./10A 量程 200 mV f.s./200A 量程、200 mV f.s./20A 量程 200 mV f.s./2000A 量程、200 mV f.s./200A 量程 尺寸重量：36W x 120H x 34D mm，165g含電池，線長1 m 附件：5號堿性電池(LR6) x 2、使用說明書、連接器護套 |
||
HIOKI日置CT3291電流鉗詳細規格說明書http://www.jwjzzs.com/download/201603/HIOKI_CT9691-90.pdf
