瑞士宜科elco Topydic系列增量編碼器EI40A（EI40A6-P6TAR-1000、EI40A6-P6TAR-2000…）多種安裝法蘭連接方式可選，具備更大的自由度，具備良好的抗機械損傷性能，可承受較高的軸向和徑向負載，可滿足各類工業現場應用。
EI40A6-P6TAR-100,EI40A6-P6TAR-1000，EI40A6-P6TAR-2000等多種型號選型
先進的信號處理技術與豐富的電氣輸出形式相結合，可滿足不同上位機應用需求
不銹鋼軸，更加安全穩定
多種安裝法蘭連接方式可選，具備更大的自由度
金屬壓鑄外殼，具備良好的抗機械損傷性能
切邊出線設計，可滿足狹小空間安裝要求，大幅降低對安裝空間和線路鋪設的要求
具備反接保護和短路保護

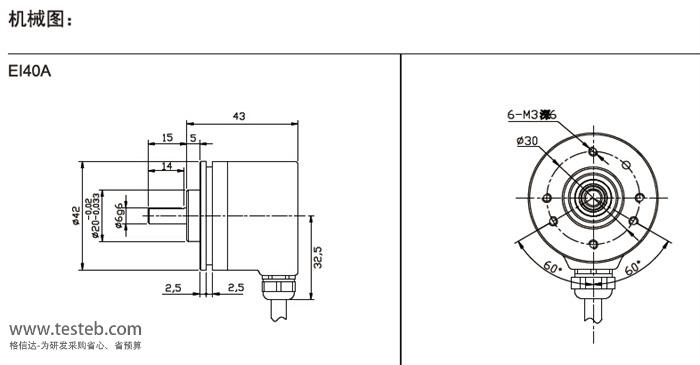

EI40A系列編碼器機械參數
| 軸徑 | 直徑Φ6mm |
| 可提供的分辨率 |
10, 20, 30, 40, 50, 60, 70, 80, 90, 100, 200, 300, 360, 400, 500, 512, 600, 800, 1000, 1024, (以上部分為常備庫存，其余分辨率應請而定) 2048, 2500, 4000, 5000。 |
| 防護等級 | IP66標準，IP67可選 |
| 每分鐘最大轉速 | 6000 |
| 最大軸負荷 | 60N軸向、100N徑向 |
| 沖擊 | 50G/11ms |
| 振動 | 10G 10~2000HZ |
| 軸承壽命 | 10^9轉數 |
| 轉動慣量 | 大約1.9x10^-6kgm² |
| 起動力矩 | <0.08Nm |
| 主體材料 | 鋁合金 |
| 外殼材料 | 鋅合金 |
| 工作溫度 | -20~+85°C |
| 貯存溫度 | -25~+100°C |
| 重量 | 110g |
ELCO宜科編碼器EI40A電氣特性
| 輸出形式 | RS422 | 推挽 |
| 分度 | 最大5000脈沖/轉 | 最大5000脈沖/轉 |
| 電源(VDC) | 5±0.25或10-30 | 10-30 |
| 無負載時消耗電流 | ≤80mA | ≤125mA |
| 最大負載電流 | ±50mA | ±80mA |
| 最高輸出頻率 | 最大800kHz | 最大800kHz |
| 信號高電平 | 最小3.4V | 最小Ub-1.8 |
| 信號低電平 | 最大0.4V | 最大2.0V |
| 上升時間Tr | Max 200ns | Max 1μs |
| 下降時間Tf | Max 200ns | Max 1μs |
| EI | 40 | A | 6 | - | P6 | TP | R | - | 1000 | . | XXXX |
|
系列 EI=增量標準型 |
主體尺寸 40=主體尺寸 |
法蘭型式 A=Φ20夾緊法蘭 帶同步法蘭槽，軸長15mm B=Φ20夾緊法蘭 帶同步法蘭槽，軸長12.5mm C=Φ20夾緊法蘭 帶同步法蘭槽，軸長10mm |
軸徑 6=Φ6mm |
編碼器 輸出與供電 L5=RS242(帶反向信號) 5Vdc供電 L6=RS242(帶反向信號) 10~30Vdc供電 H6=推挽HTL(帶反向信號) 10~30Vdc供電 P6=推挽(無反向信號) 10~30Vdc供電 C6=NPN集電極開路輸出10~30Vdc供電 |
出線方式 P=標準輸出電纜長度0.5m TP=切邊出線電纜長度0.5m |
出線方向 R=徑向 |
分辨率 脈沖/轉≤5000 |
特殊形式代碼 |
elco編碼器選型手冊EI40A小型增量編碼器系列下載地址：http://www.jwjzzs.com/download/201503/20150305112512_820.pdf
