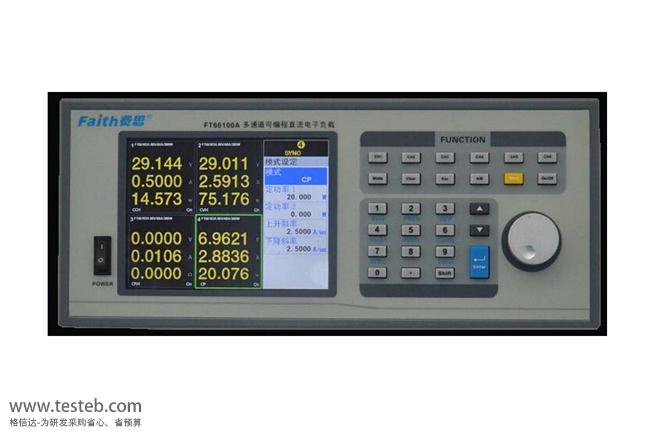

FT66100A多通道大功率可編程電子負載6通道數據顯示

FT66100A電子負載儀主機具有6模組安裝位，8寸彩屏同時顯示6通道數據及設定參數，最大功率300W/600W、電壓80V/500V，適用于充電器適配器、開關電源、通信電源、電池芯電池包及移動電源、系統集成、電流器件測試等。

直流電子負載品牌：費思Faith

聯系電話：18823303057
QQ在線客服

2104028976，2113429302 Vincent
農先生請撥打電話，或在線聯系我們，告訴我們你要什么
您將會得到省事省心的產品選型、價格報價服務！

FT66100A說明書

FT66100A圖片

費思Faith FT66100A 直流電子負載規格參數與圖片

多通道FT66100A電子負載適用于各種直流電源、電池、充電器、LED 驅動器或相關設備的測試，其中既包含CC、CV、CR 和CP 等基本的測試模式，還提供了LED 測試模式及動態測試功能，動態頻率可達20KHz。FT66100A多通道可編程電子負載擁有靈活的快速調用功能，能方便地調用各種已存儲的參數，可顯著提升流水線的工作效率。

FT66100A多通道電子負載儀特點

6通道位300W/600W、80V/500V（另有FT6100多通道低功率電子負載45W~150W）

5位數據顯示，0.05%精確度，20kHz動態頻率

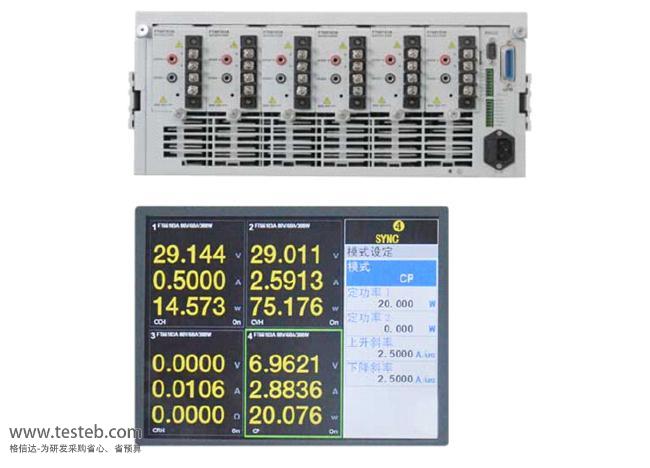

8寸彩色顯示屏，可同時顯示6通道數據及設定參數，自適應屏幕顯示

FT66100A電子負載具有恒流、恒壓、恒阻、恒功率和LED五種功能

支持快速調用，數字鍵可任意調用已保存設置，測試方便

FT66100A大功率電子負載支持自動測試，負載自動完成測試過程，并給出測試結果

支持OCP測試，自動尋找過流保護點，記錄最大電流及最大功率值并產生結果判斷

功能性上位機軟件，集成了常用功能，一鍵完成測試，記錄曲線，圖像數據

兩種短路狀態，切換和延時，確保被測電源的安全性

模擬容性感性負載，控制電池充電，放電狀態

FT66100A可編程電子負載RS232/GPIB（可選）通訊口，標準SCPI指令集，方便搭建測試系統

完善的硬件軟件保護，全面的對內對外保護

FT66100A多通道可編程直流電子負載主機技術參數

主機箱型號	FT66100A主機
模組安裝位	6 個
可選配模組型號	FT66103A、FT66105A、FT66106A、 FT66108A
功率（加裝全部模組）	1800W
電源電壓	220V AC/50HZ
通訊接口	RS232、GPIB (選配)
操作溫度范圍	0°C~40°C
操作環境	室內操作設計，最大濕度90%
尺寸重量	570(D) x 433(W) xl90(H)mm，16kg

多通道大功率電子負載儀說明書 http://www.jwjzzs.com/download/201510/FT66100A.pdf

用于FT66100A多通道電子負載模塊型號參數

型號	66103A電子負載模塊		66105A電子負載模塊		66106A電子負載模塊		66108A電子負載模塊
功率	300W		300W		600W		600W
電流	60A		10A		120A		20A
電壓*1	80V		500V		80V		500V
電流滿電壓	1V@60A		4.5V@10A		1.5V@120A		5V@20A
恒電流模式
量程	0～6A	0～60A	0～1A	0～10A	0～12A	0～120A	0～2A	0～20A
分辨率	0.1mA	1mA	0.02mA	0.2mA	0.2mA	2mA	0.04mA	0.4mA
精度F.S.	0.1%+0.1%	0.1%+0.2%	0.1%+0.1%	0.1%+0.2%	0.1%+0.1%	0.1%+0.2%	0.1%+0.1%	0.1%+0.2%
恒電壓模式
量程	0～16V	0～80V	0～50V	0～500V	0～16V	0～80V	0～50V	0～500V
分辨率	0.3mV	2mV	1mV	10mV	0.3mV	2mV	1mV	10mV
精度	0.05%+0.1%F.S.
恒功率模式*2
量程	0～300W		0～300W		0～600W		0～600W
分辨率	5mW		5mW		10mW		10mW
精度	0.5%+1%F.S.
恒電阻模式23
量程	0.025Ω～100Ω(16V) 0.625Ω～ 2500Ω(80V)		0.5Ω～1875Ω(50V) 25Ω～ 93600Ω(500V)		12.5mΩ～50Ω(16V) 0.3125～1250Ω(80V)		0.25～937.5Ω(50V) 12.5～46.8KΩ(500V)
分辨率	16bit
精度	3%+0.4%(100Ω) 3%+0.2% (2500Ω)		3%+0.4%(1875Ω) 3%+0.2% (93600Ω)		3%+0.4%(50Ω) 3%+0.2% (2500Ω)		3%+0.4%(937.5Ω) 3%+0.2% (46800Ω)
瞬態
T1 & T2	0.025～50ms/Res:5μs0.1～500ms/Res:25μs10～50s/Res:2.5ms
精度	1us/1ms+100ppm
斜率
電流范圍	0～6A	0～60A	0～1A	0～10A	0～12A	0～120A	0～2A	0～20A
斜率	1～25 mA/μs	0.01～2.5 A/μs	0.16～40 mA/μs	1.6～400m A/μs	2～50 mA/μs	0.02～5 A/μs	0.32～80 mA/μs	3.2～800 mA/μs
	0.001 A/μs	0.01 A/μs	0.1 6mA/μs	1.6 mA/μs	0.002 A/μs	0.02 A/μs	0.32 mA/μs	3.2 mA/μs
精度	(1±35%)×設定值
電壓測量
量程	0～16V	0～80V	0～50V	0～500V	0～16V	0～80V	0～50V	0～500V
分辨率	0.3mV	2mV	1mV	10mV	0.3mV	2mV	1mV	10mV
精度	0.05%+0.1%F.S.
電流測量
量程	0～6A	0～60A	0～1A	0～10A	0～12A	0～120A	0～2A	0～20A
分辨率	0.1mA	1mA	0.02mA	0. 2mA	0.2mA	2mA	0.04mA	0. 4mA
精度	0.05%+0.1%F.S.
功率測量
量程	0～300W		0～300W		0～600W		0～600W
分辨率	5mW		5mW		10mW		10mW
精度	1%+0.5%F.S.
短路特性
電流(CC)	≒6A	≒60A	≒1A	≒10A	≒12A	≒120A	≒2A	≒20A
電壓(CV)	0V
溫漂	100ppm/℃(典型值)
重量	2.7Kg 1模組位		2.7Kg 1模組位		5.5Kg 2模組位		5.5Kg 2模組位
