富士感壓紙Fujifilm MS中壓HS高壓130MPa壓力測量膠片單片型

日本富士FUJI film Prescale感壓紙也叫壓敏紙，用于測量接觸面和點的壓力大小并能顯示壓力分布情況，在壓力測量領域具有廣泛的應用。富士感壓紙是高度敏感的膠片，單片型的聚酯片基板上涂有顯色物質，上面又有微囊生色物質。MS/HS感壓紙薄膜會對所施加的壓力產生反應，被施壓時在膠片上會出現紅色區，色彩的濃度會隨著壓力的改變而改變。

Fujifilm富士感壓紙用途

中壓高壓感壓紙調節汽車各個部件的壓力分布和平衡，

汽缸蓋墊圈、引擎、剎車、離合器、輪胎、汽化器、密封墊、鑄件、油盤、變速箱等

調節高性能卷片的包膠夾輥的壓力平衡

調節疊層卷片的壓力平衡

調節高性能膠片的風壓壓力

調節真空膠合機的壓力分布

調節燃料電池組的壓力分布和流程檢驗

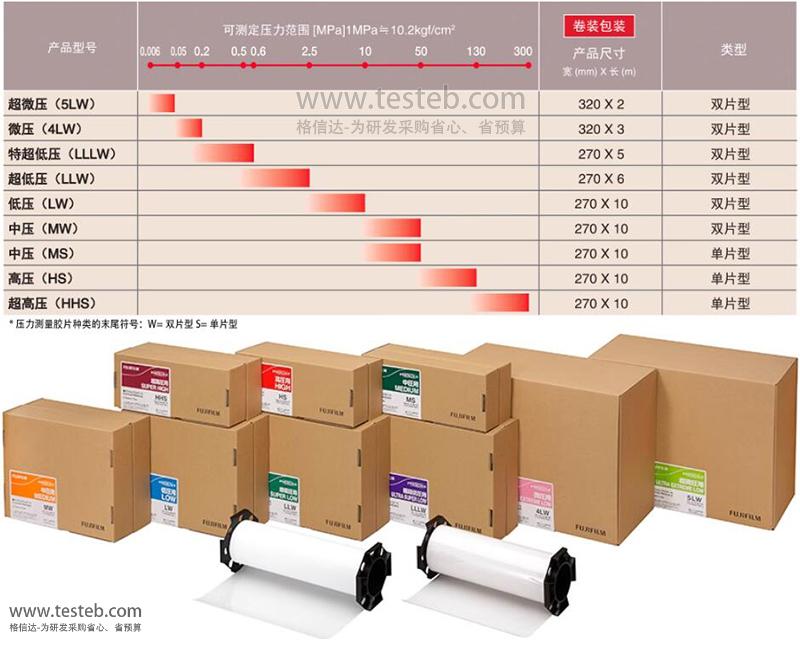

富士壓敏紙感壓薄膜型號規格表

MS中壓和HS高壓感壓紙應用實例http://www.jwjzzs.com/download/201612/FUJIfilm_Prescale_LW-MS-HS.pdf

低壓LW、中壓MS、高壓HS感壓紙在汽車制造行業檢測汽缸墊密封性；用中壓MW/MS、高壓HS感壓薄膜檢查碟剎剎車墊裝配；LW低壓、MS中壓、HS高壓壓敏紙用于鑄造、制模、成型生產中檢查分型面的接觸面、模具及成型機的變形。

富士感壓紙單片型中壓MS-超高壓HS使用方法

正確裁切黑色袋里的Prescale膠片

把MS感壓紙膠片插入要測量壓力的地方

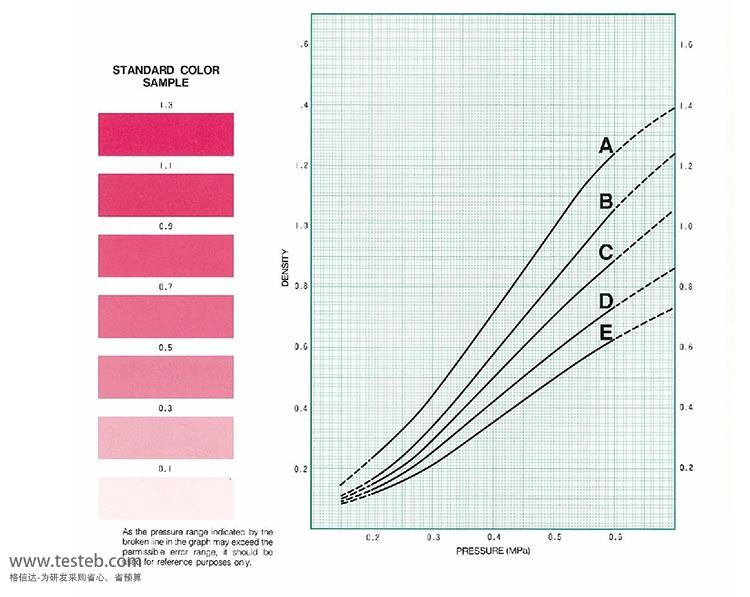

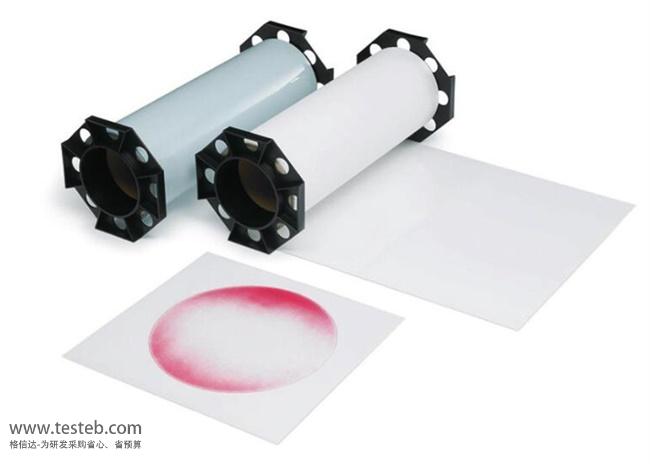

施壓，紅色區出現在膠片上，顏色密度隨著壓力水平的改變而改變，拿出膠片

檢查MS/HS感壓薄膜壓力的分布情況

如要更精確的壓力值，請使用壓力分析系統

建議在以下條件下使用Prescale感壓紙（4LW和HHS除外）：溫度20 ∼ 35°C ，濕度為35 ∼ 80%RH。在溫度高至180°C的情況下，也可進行測量。然而色彩密度和壓力的絕對值不能得到保證。請注意在80°C 的溫度下，PET基板將變軟。能夠使用的最低溫度大約為-20°C。
