固緯lcr測試儀LCR-8110G高精度電橋測試儀10MHz頻率

固緯lcr電橋測試儀LCR-80000G系列1MHz/5MHz/10MHz高精度LCR表，具有幅頻特性曲線圖表功能，LCR-8110G頻率范圍20Hz~10MHz，精度0.1%，以圖表形式顯示元器件的阻抗特性隨著掃描頻率或電壓的變化所呈現的規律。

LCR測試儀/電橋表品牌：固緯GWINSTEK

聯系電話：18823303057
QQ在線客服

2104028976，2113429302 Vincent
農先生請撥打電話，或在線聯系我們，告訴我們你要什么
您將會得到省事省心的產品選型、價格報價服務！

LCR8110G說明書

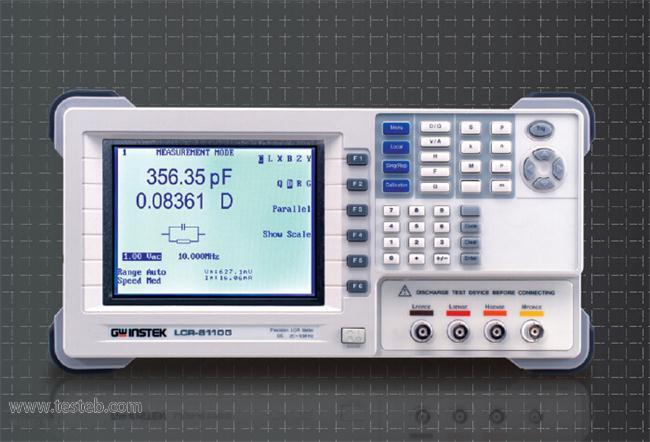

LCR8110G圖片

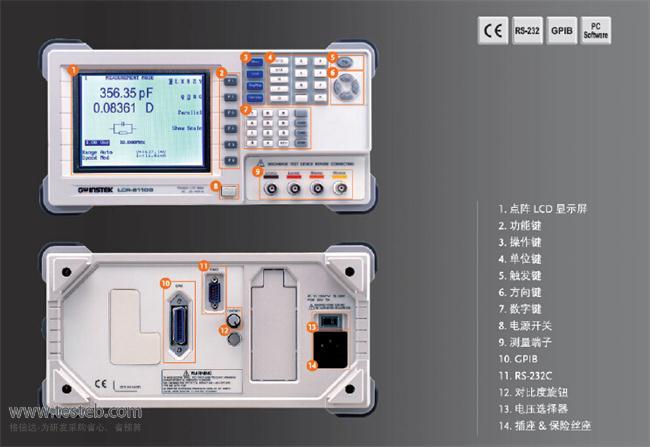

固緯GWINSTEK LCR8110G LCR測試儀/電橋表規格參數與圖片

Gwinstek LCR-8000G系列數字電橋表針對寬廣的頻率范圍內阻抗的精密測量而設計，其中LCR-8101G為1 MHz，LCR-8105G為5MHz，LCR-8110G電橋測試儀20Hz-10MHz。可以測量11種不同參數，基本精度為0.1%，這樣就滿足了RF電路中元器件和模組的精確測量要求。，LCR-8110G測試儀圖表模式功能將以圖表的形式，顯示元器件的阻抗特性隨著掃描頻率或電壓的變化所呈現的規律，并以曲線圖的形式顯示結果。標準配備的GPIB和RS-232C接口，可以用于設備遠端控制和讀取測試結果。

固緯lcr測試儀LCR-8000G系列具有單層操作菜單的超大LCD顯示屏，用戶不需要很長的學習時間即可進行操作。LCR-8110G豐富的特點讓您的測試任務變得更加簡單而實用。

臺灣固緯LCR-8000G高精度LCR表規格參數

測試頻率	LCR-8101G：1MHz高精度LCR表 LCR-8105G：5MHz高精度LCR表 LCR-8110G：10MHz高精度LCR表
基本準確度	±0.1% (R, Z, X, G, Y, B, L, C)
測量參數	阻抗 (Z), 相位角 (θ), 電感 (L), 電容 (C),交流電阻 (Rac), 品質因數 (Q), 損耗因數 (D), 導納 (Y), 電導 (G), 電抗 (X), 電納 (B),直流電阻 (Rdc)
LCR-8110G電橋測試儀測量范圍
R, Z, X	0.1mΩ ~ 100MΩ
G, Y, B	10nS ~ 1000S
L	0.1nH ~ 100kH
C	0.01pF ~ 1F
D	0.00001 ~ 9.9999
Q	0.1 ~ 9999.9
θ	-180° ~ +180°
Rdc	0.1mΩ ~ 100MΩ
LCR8110G數字電橋表測試速度
交流 (> 2kHz)	直流
最大(MAX): 75mS	最大(MAX): 30mS
快速(FAST): 150mS	快速(FAST): 60mS
中速(MEDIUM): 450mS	中速(MEDIUM): 120mS
慢速(SLOW): 600mS	慢速(SLOW): 900mS
測試信號電平	≦3MHz：10mV~2Vrms, 1mV/Step or 10mV/Step, 2%±5mV ＞3MHz：10mV~1Vrms, 1mV/Step or 10mV/Step, 2%±5mV
短路電流	最大20mA
輸入阻抗	100Ω
接口	RS-232, GPIB
電源	AC 115V ±10% / 230V ±10% (可選), 50/60Hz
尺寸&重量	330(寬) x 170(高) x 340(深)mm, 約5公斤

LCR8110G 數字電橋測試儀說明書下載地址http://www.jwjzzs.com/download/201603/GWINSTEK_LCR-8110G.pdf

固緯lcr電橋測試儀訂貨信息

LCR-8101G 1MHz高精度LCR電橋

LCR-8105G 5MHz高精度LCR電橋

LCR-8110G 10MHz高精度LCR電橋表

標配：測試線LCR-12、電源線、用戶手冊

選配：夾具冶具配件 □ 表示配件工作在限制頻率內（1MHz 以下）

配件型號	描述	LCR-8101G	LCR-8105G	LCR-8110G
LCR-05	軸向和徑向元件測試夾具	√	□	□
LCR-06A	Kelvin clip測試線（4線）	√	□	□
LCR-07	Kelvin clip測試線（2線）+接地	√	□	□
LCR-08	SMD/Chip測試夾具	√	□	□
LCR-09	SMD/Chip元件(固定式)測試冶具	√	√	√
LCR-12	Kelvin clip測試線（4線）+接地夾	√	√	√
LCR-13	SMD/Chip 元件(固定式)測試冶具	√	√	√
GTL-232	RS-232C連接線, 9-pin母座對9-pin,Null Modem	√	√	√
GRA-404	面板機架 (19", 4U)	√	√	√
