LSG-40激光測徑儀管材外徑及跳動測量

AMG LSG-40激光測徑儀通過非接觸式激光掃描測量物體的外徑、寬度、厚度、跳動或橢圓度等，測量范圍0.10mm~30.0mm，精度±0.001mm，適用于工件、軸類、管材棒材、線材等的品質檢測或物料分選。

激光測徑儀品牌：奧美加AMG

聯系電話：18823303057
QQ在線客服

2104028976，2113429302 Vincent
農先生請撥打電話，或在線聯系我們，告訴我們你要什么
您將會得到省事省心的產品選型、價格報價服務！

LSG-40說明書

LSG-40圖片

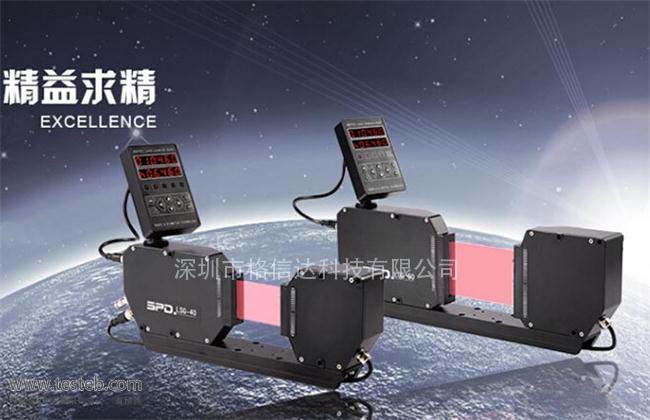

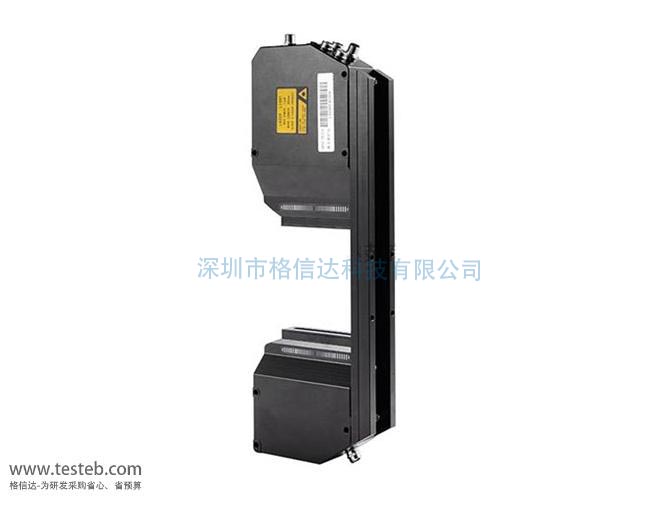

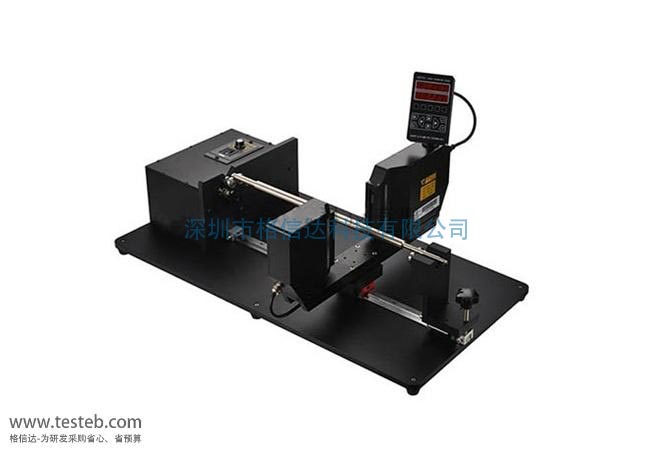

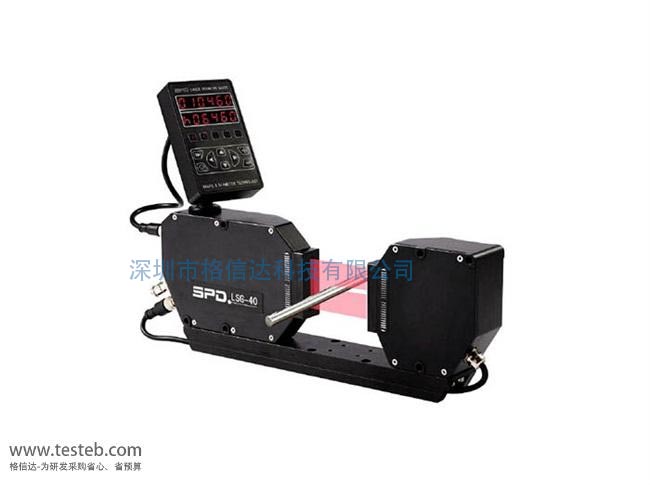

奧美加AMG LSG-40 激光測徑儀規格參數與圖片

LSG-40激光測徑儀采用非接觸式光學掃描的測量方式，測量物體的外徑、寬度或厚度、跳動或橢圓度等。LSG-40鐳射測量儀工作原理由半導體激光器發出激光束，通過電機帶動八棱鏡高速旋轉，將激光器光束掃描通過棱鏡轉換為平行光通過測試區，當測試區有被測物時，其會遮擋住部份平行光，并通過聚焦棱鏡在光電接收管上轉換成低電平，而沒有被測物遮擋的平行光則轉換為高電平，通過計算低電平的掃描時間，則可計算出被測物在激光束掃描方向的外徑值，寬度值或厚度值。

奧美加LSG-40激光外徑測量、圓度、跳動測量儀適用于工件、軸類、管材棒材、線材等的在線或離線測量和監控，以及品質檢測、物料分選等，支持透明物測量，測量范圍0.10mm-30.0mm，測量精度±0.002mm，支持5V電壓信號輸出和報警信號輸出功能。LSG-40激光測徑儀采用RS485和MODBUS通信接口，從通信協議可接遠程顯示控制器、電腦或PLC等外圍設備。

LSG-40激光掃描測徑儀特點

采用激光掃描技術，測量范圍大0.10~30.0mm，0.001mm高分辨率

測量精度高±0.002 mm，重復性±1μm，整個測量區域內都保證精度

應用于直徑測量，刀具旋轉的最大外圓測量，單刃雙刃都可以測量

可進行跳動測量、偏擺度測量、工件寬度厚度測量

工件測量速快、效率高，手動測量工件外徑可以1秒一次

LSG40激光測徑儀采用高精度F（θ）鏡，被測物的擺動不影響正常測量

不受外界雜光和煙霧影響測量穩定性

采用SMD電路、體積小、重量輕、抗干擾強

儀器配置報警輸出接口，可外接報警器

具備控制信號輸出（需配置FD-1系列顯示控制器）

RS-485通訊接口或MODBUS協議，可與顯示控制器、PLC或電腦聯機通訊

奧美加AMG LSG-40激光測徑儀規格參數

產品型號	LSG-40激光測徑掃描儀（直徑、寬度、厚度測量，外圓測量，跳動測量，偏擺度測量）
工作原理	非接觸式激光掃描
光源	第二代可見激光，波長650nm
測量范圍	0.10mm~30.0 mm
分辨率	0.001毫米 (1μm微米)
測量精度	±0.002 mm（2μm），重復性±0.001 mm（1μm）
顯示方式	本地顯示器，雙排6 位數碼管顯示
顯示頻率	標準為0.2 秒/ 次（快慢可調節）
掃描速度	1600 次/秒
信號輸出	±5V DC 輸出，支持連接遠程顯示控制器
數據采集分析	支持（需要外接電腦并配軟件）
報警信號輸出	含雙繼電器報警輸出，可分別輸出超上差、超下差
透明物測量	支持
供電電源	100V to 240V AC, 50Hz～60Hz
儀器功耗	小于 15瓦
外圍溫度	5～45℃
環境濕度	35-85% (無冷凝水)
環境要求	空氣中不含腐蝕性氣體、嚴重的油,蒸汽及塵埃
產品凈重公斤	3.6 KG
產品尺寸	29813349 mm
產品防護	整機采用防塵防水保護(但不能夠浸泡入水中)
通信接口	儀器采用RS485和MODBUS通信接口，從通信協議可接遠程顯示控制器，電腦或PLC等外圍設備

LSG40激光測徑儀說明書http://www.jwjzzs.com/download/201609/AMG_LSG-40.pdf

奧美加激光測徑儀_直徑|外經|寬度|厚度|圓度|偏心率|跳動測量儀參數選型表

型號	測量范圍	精度	分辨率（毫米或微米）
LGD-02	0.0200mm ~ 1.0000mm	±0.0005mm即0.5μm微米	0.0001mm，即0.1μm
LGD-02XY雙向激光	0.0200mm ~ 1.0000mm	±0.0005mm即0.5μm微米	0.0001mm，即0.1μm
LMP-02便攜式測徑儀	0.0200mm ~ 1.0000mm	±0.0005mm即0.5μm微米	0.0001mm，即0.1μm
LGD-05鉆頭銑刀測量	0.0600mm ~ 3.0000mm	±0.0005mm即0.5μm微米	0.0001mm，即0.1μm
LGD-10 PCB鉆頭篩選	0.100mm ~ 10.000mm	±0.001mm即1μm微米	0.001mm，即1μm
LGD-10XY雙向激光測量線纜	0.100mm ~ 10.000mm	±0.001mm即1μm微米	0.001mm，即1μm
LGP-10微細管材測量	0.100mm ~ 10.000mm	±0.001mm即1μm微米	0.001mm，即1μm
LGD-25線纜測徑儀	0.100mm ~ 20.000mm	±0.002mm+0.02%D	0.001mm，即1μm
LGD-25XY雙向激光測徑儀	0.100mm ~ 20.000mm	±0.002mm+0.02%D	0.001mm，即1μm
LGD-60管材直徑測量	0.400mm ~ 50.000mm	±0.003mm+0.02%D	0.001mm，即1μm
LGD-100直徑寬度厚度測量	0.500mm ~ 90.000mm	±0.005mm+0.02%D	0.001mm，即1μm
LSG-2030激光測徑儀	0.100mm ~ 25.000mm	±0.003mm即3μm微米	0.001mm，即1μm
LSG-40刀具測量、外圓、跳動	0.100mm ~ 30.000mm	±0.002mm即2μm微米	0.001mm，即1μm
LSG-60外經跳動測量儀	0.400mm ~ 60.000mm	±0.003mm即3μm微米	0.001mm，即1μm
LSP-0110便攜式激光測徑儀	0.02mm - 1.000mm 0.10mm - 6.000mm	±0.0005mm, 0.5μm ±0.001mm, 1μm微米	0.0001mm , 0.1μm 0.001 毫米,1μm
