美國泰克Tektronix MDO3054示波器500MHz帶寬混合域測量

泰克Tektronix MDO3054混合域示波器帶寬500MHz，4個通道，專用于做調測用的時域測量，內置頻譜分析儀，里面有模擬信號、數字信號、射頻信號等來跟蹤信號的互相聯系，支持各種常用的串行總線，可用于功率設計應用。

數字示波器品牌：泰克Tektronix

聯系電話：18823303057
QQ在線客服

2104028976，2113429302 Vincent
農先生請撥打電話，或在線聯系我們，告訴我們你要什么
您將會得到省事省心的產品選型、價格報價服務！

MDO3054說明書

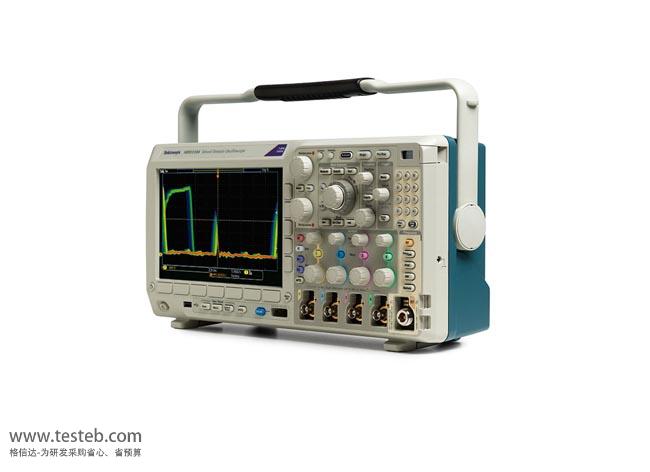

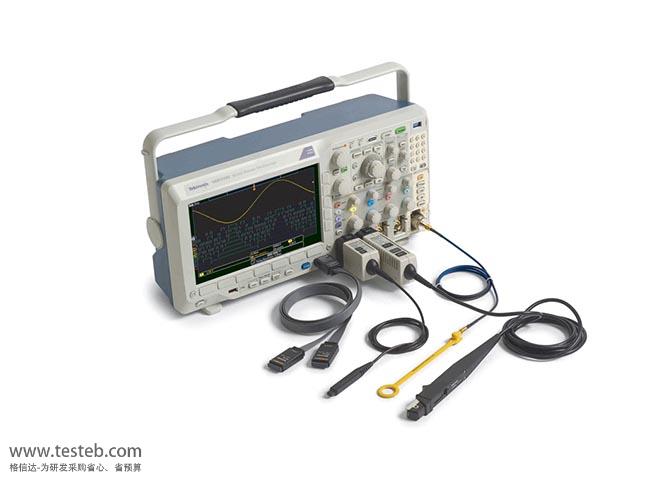

MDO3054圖片

泰克Tektronix MDO3054 數字示波器規格參數與圖片

TEKTRONIX泰克MDO3000混合域示波器是6合1示波器之集大成者，集成了一臺頻譜分析儀、任意函數發生器、邏輯分析儀、協議分析儀和數字電壓表/計數器，并可以全面定制及全面升級，在需要時增加儀器和性能。泰克Tektronix MDO354示波器中集成了多臺儀器，最大限度地減少了占用的機架或工作臺空間，整合降低了在制造測試或調試站中使用多種不同儀器的相關成本。

通過泰克MDO3054示波器支持各種常用的串行總線，可以在混合信號嵌入式系統上執行系統級調試，迅速發現和解決問題，包括常用的串行總線技術。功率設計應用，使用自動功率質量、開關損耗、諧波、紋波、調制和安全作業區測量，在經濟的解決方案中提供更廣泛的功率探頭選擇范圍，進行可靠的、可重復的電壓、電流和功率測量。

TEK泰克MDO3000混合域示波器主要性能指標

1.示波器

分為2個和4條模擬通道兩種型號，帶寬1GHz、500MHz、350MHz、200MHz和100MHz可選

最高達5GS/s采樣率，所有通道上10M記錄長度，>280000wfm/s的最大波形捕獲速率

標配無源電壓探頭，3.9pF電容負載，1GHz、500MHz或250MHz模擬帶寬

2.頻譜分析儀

頻率范圍標配9kHz-示波器帶寬，選配9kHz-3GHz，超高捕獲帶寬，最高3GHz

3.任意函數發生器（選配）

13種預先定義的波形類型，50MHz波形生成功能

128k任意波形發生器記錄長度，250MS/s任意波形發生器采樣率

4.邏輯分析儀（選配）

16條數字通道，所有通道上10M記錄長度，121.2ps定時分辨率

5.協議分析儀（選配）

支持I2C、SPI、RS-232/422/485/UART、USB2.0、CAN、CANFD、LIN、FlexRay、MIL-STD-1553、ARINC-429和音頻標準等串行總線

6.數字電壓表/頻率計數器（產品注冊后免費提供）

4位ACRMS、DC和AC+DCRMS電壓測量，5位頻率測量

美國泰克Tektronix MDO3000混合域示波器型號規格參數

型號	MDO3012	MDO3014	3022	MDO3024	3032	MDO3034	3052	MDO3054	MDO3102	MDO3104
通道	2	4	2	4	2	4	2	4	2	4
帶寬	100 MHz	100 MHz	200	200 MHz	350M	350 MHz	500M	500 MHz	1 GHz	1 GHz
上升時間	4 ns	4 ns	2 ns	2 ns	1.14	1.14 ns	800 ps	800 ps	400 ps	400 ps
采樣率 1、2通道	2.5 GS/s	2.5 GS/s	2.5 G	2.5 GS/s	2.5 G	2.5 GS/s	2.5 G	2.5 GS/s	5 GS/s	5 GS/s
采樣率 4 個通道	-	2.5 GS/s	-	2.5 GS/s	-	2.5 GS/s	-	2.5 GS/s	-	2.5 GS/s
記錄長度	10 M	10 M	10 M	10 M	10 M	10 M	10 M	10 M	10 M	10 M
頻譜分析儀的標準頻率范圍	9 kHz - 100 MHz	9 kHz - 100 MHz	9 k - 200M	9 kHz - 200 MHz	9k - 350 MHz	9 kHz - 350 MHz	9 k - 500 MHz	9 kHz - 500 MHz	9 kHz - 1 GHz	9 kHz - 1 GHz
