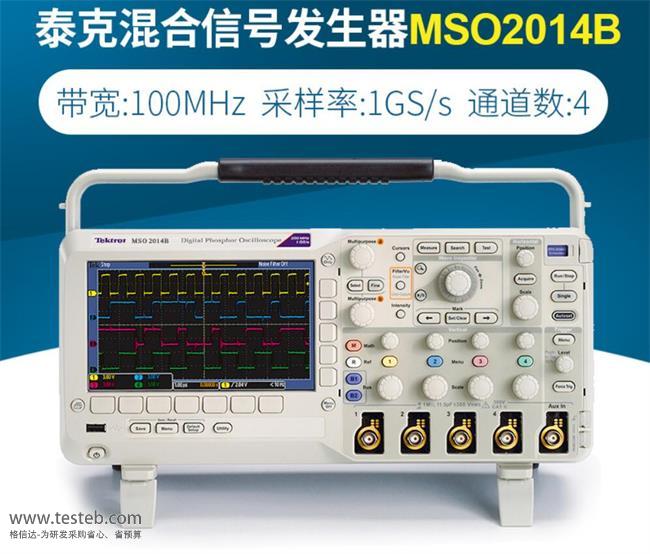

美國泰克MSO2014B示波器4通道模擬和數字信號并行串行總線分析

泰克Tektronix MSO2000B系列混合信號示波器提供了16條數字通道，這些通道緊密集成到示波器的用戶界面中，簡化了操作，可以輕松解決混合信號問題。泰克MSO2014B示波器允許對數字波形分組，簡化通道設置，并使用USB鍵盤輸入波形標記，將數字波形彼此相鄰放置，即可形成一組。形成分組后，即可一起定位組內的所有通道，這將大大縮短以往逐個定位通道所需的設置時間。

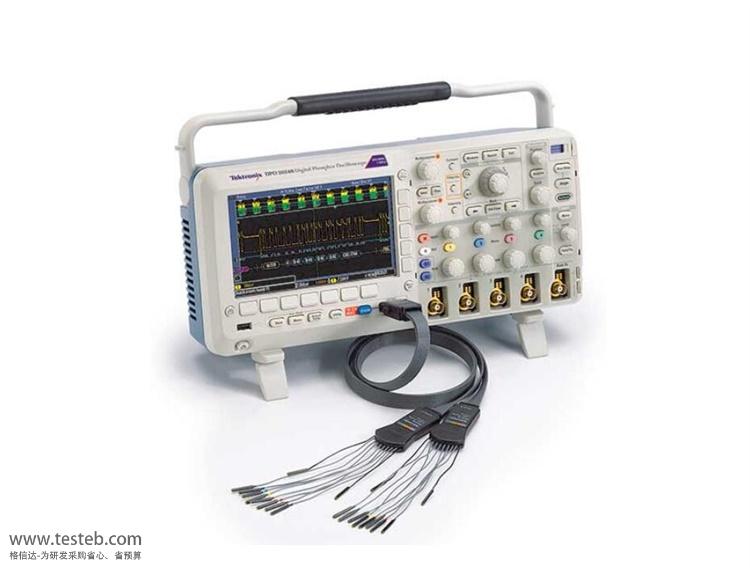

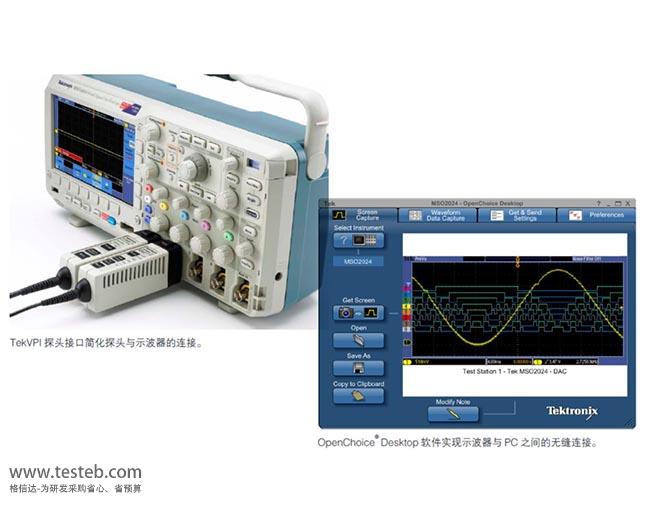

Tektronix MSO2014B混合信號示波器標配有P6316 MSO探頭，其獨特的設計提供兩個8通道分離座，并簡化了與被測器件的連接。與方形針連接時，P6316探頭可以直接和腳距為10英寸的8x2方形插座連接。在需要更大連接靈活性時，可以使用提供的引線組和鉤爪夾在貼片設備或測試點上，出色的電氣特性，輸入抗阻為 101kΩ時負載僅為8pF。可選購應用軟件模塊選件，如串行觸發和解碼模塊自動觸發特定數據包內容，適用于汽車、嵌入式設計和計算機應用中主要串行總線的選項。

美國泰克Tektronix MSO2000B/DPO2000B混合信號示波器規格參數

泰克示波器規格文檔http://www.jwjzzs.com/download/202001/Tektronix_MSO2000B-DPO2000B.pdf

Tektronix泰克MSO/DPO2000B混合示波器訂貨信息

DPO2002B 70 MHz，1 GS/s，1 M 記錄長度，2 通道；DPO2004B 4 通道

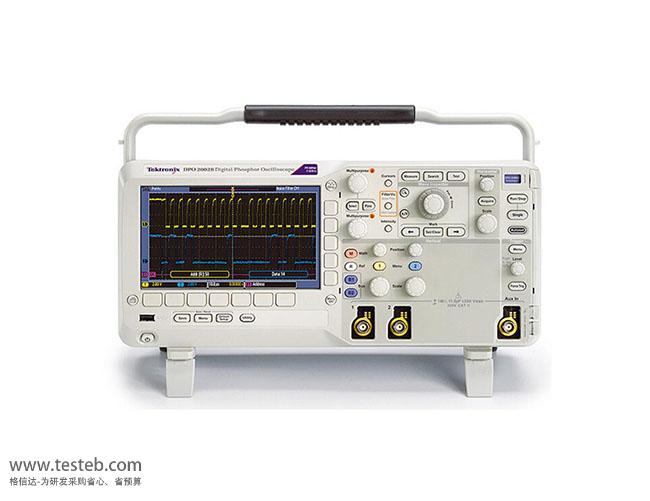

DPO2012B 100 MHz，1 GS/s，1 M 記錄長度，2 通道；DPO2014B 4通道

DPO2022B示波器200 MHz，1GS/s，1 M 記錄長度，2 通道；DPO2024B 4通道示波器

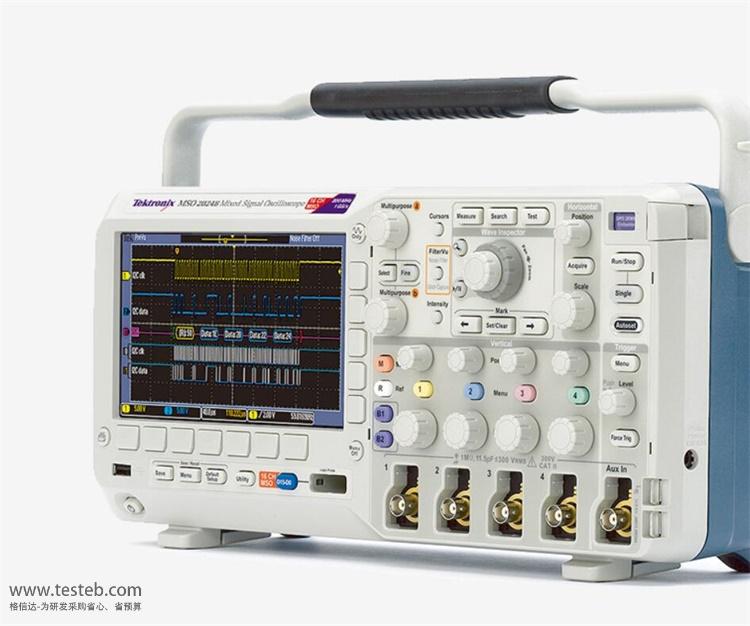

MSO2002B 70 MHz，1 GS/s，1 M 記錄長度，2+16 通道混合通道；MSO2004B 4模擬+16數字通道

MSO2012B 100 MHz，1 GS/s，1M 記錄長度，2+16 通道混合信號

MSO2014B示波器100 MHz，1 GS/s，1M 記錄長度，4模擬通道+16數字通道

MSO2022B 200 MHz，1 GS/s，1M 記錄長度，2+16混合通道；MSO2024B 200MHz，4+16通道

標配探頭附件

TPP0200 200 MHz，10x 無源探頭，每個模擬通道一個，用于 100 和 200 MHz 型號

TPP0100 100 MHz，10x 無源探頭，每個模擬通道一個，用于 70 MHz 型號

P6316 16通道邏輯探頭和附件套件（僅限 MSO 型號，每臺儀器一套）

應用模塊軟件選件

DPO2AUTO汽車串行觸發和分析模塊：允許在 CAN 總線和 LIN 總線的包級別信息上觸發，并提供分析工具，如信號的數字視圖、總線視圖、包解碼、搜索工具以及帶時標信息的包解碼表。

DPO2COMP計算機串行觸發和分析模塊：允許在 RS-232/422/485/UART 總線的包級別信息上觸發，并提供分析工具，如信號的數字視圖、總線視圖、包解碼、搜索工具以及帶時標信息的包解碼表。

DPO2EMBD嵌入式串行觸發和分析模塊：允許在 I2C 和 SPI 總線上包級別信息上觸發，并提供分析工具，如信號的數字視圖、總線視圖、包解碼、搜索工具以及帶時標信息的包解碼表。雙通道型號僅支持雙線 SPI。

DPO2BND應用捆綁模塊選項：包含DPO2AUTO+DPO2COMP+DPO2EMBD應用模塊，需要多個串行總線調試和分析應用模塊時可節省資金。
