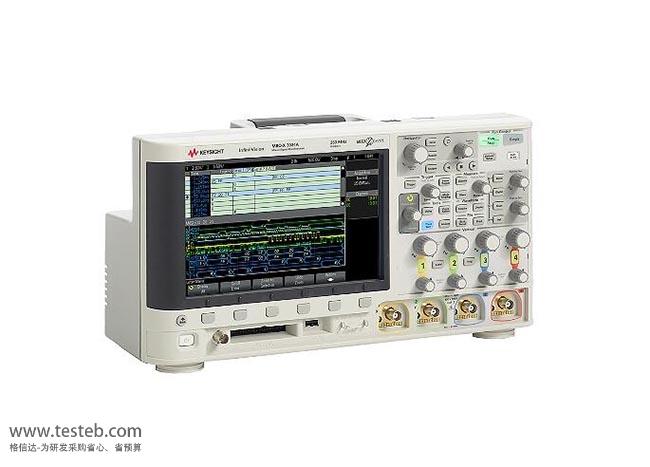

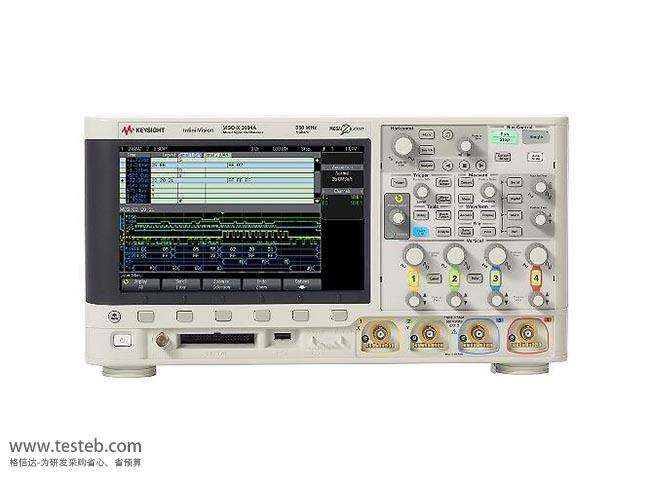

KEYSIGHT MSOX3034A示波器350MHz帶寬4+16通道混合信號

是德科技Keysight InfiniiVision 3000X系列數字示波器采用安捷倫的MegaZoomIV定制ASIC技術，具有高達每秒1,000,000個波形的更新速率，可改善顯示質量，并通過調節顯示強度來顯示微小的波形細節，例如噪聲和抖動。MSOX3034A示波器快速波形更新速率可提高示波器捕獲隨機和偶發事件的幾率。同時，高達4Mpts的深存儲器，可使用更高的采樣率捕獲長時間的信號，然后快速放大關注的區域。

安捷倫是德科技Keysight DSOX3000A/MSOX3000A系列示波器帶寬范圍100Mhz~1GHz，2或4個模擬通道及混合可選的16個數字通道，每通道2 GSa/s采樣率，半通道交叉模式高達5GSa/s。集成的3位電壓表(DVM)和5位頻率計數器，測量會與示波器觸發系統進行去耦合。提供33個自動測量、9個參數觸發、6個協議觸發以及7個波形運算函數(包括FFT)。

支持硬件串行協議解碼和觸發

嵌入式串行觸發和分析(I2C、SPI)

計算機串行觸發和分析(RS232/422/485/UART)

汽車和工業用串行觸發和分析(CAN、LIN)

FlexRay自動觸發和分析、音頻串行觸發和分析(I2S)

航空航天與國防串行觸發和分析(MIL-STD1553和ARNC429)

美國是德科技KEYSIGHT DSOX3000A/MSOX3000A示波器規格參數

規格技術文檔http://www.jwjzzs.com/download/201903/Keysight_InfiniiVision_3000AX.pdf

Keysight InfiniiVision 3000X系列數字示波器訂貨信息

DSOX3012A：帶寬100 MHz，2通道、混合信號MSOX3012A：100 MHz，2+16通道……

DSOX3014A：100 MHz，4通道、MSOX3014A：100 MHz，4+16通道……

DSOX3024A：200 MHz，4通道、MSOX3024A：200 MHz，4+16通道……

DSOX3032A：350 MHz，2通道、MSOX3032A：350 MHz，2+16通道……

DSOX3034A：350 MHz，4通道、MSOX3034A混合示波器：350 MHz，4+16通道……

DSOX3052A：500 MHz，2通道、MSOX3052A：500 MHz，2+16通道……

DSOX3054A：500 MHz，4通道、MSOX3054A：500 MHz，4+16通道……4GSa/s采樣率

DSOX3102A：1 GHz帶寬，2通道……MSOX3102A：1 GHz，2+16通道 …5GSa/s采樣率

DSOX3104A：1 GHz帶寬，4通道、MSOX3104A：1 GHz，4+16通道……

示波器探頭標配

N2862A無源探頭，150MHz，10:1衰減，(100MHz型號每通道配置一個)

N2863A無源探頭，300MHz，10:1衰減，(200MHz型號每通道配置一個)

N2890A無源探頭，500MHz，10:1，(>350MHz型號每通道配置一個)

N6450-60001 16 數字通道 MSO 電纜，全部MSOX3000A型號配一個

選配件

N2889A無源探頭,350MHz,10:1/1:1可切換衰減比

10076B無源探頭,250MHz,100:1衰減、N2771B無源探頭,50MHz,1000:1衰減

N2790A差分有源探頭、N2792A差分有源探頭,200MHz±20V

1147B AC/DC電流探頭,50MHz,15A,配有AutoProbe接口

DSOX3WAVEGEN函數/任意波形發生器升級、DSOXDVM集成數字電壓表

DSOX3MASK模板極限測試、DSOX3ADVMATH高級波形數學函數

DSOX3VID HDTV視頻觸發和測量分析、DSOX3PWR功率測量和分析(嵌入在示波器中)

DSOX3AERO航空航天觸發和分析(MIL-STD1553、ARINC429)

DSOX3EMBD嵌入式串行觸發和分析(I2C，SPI)

DSOX3COMP計算機串行觸發和分析(RS232/422/485/UART)

DSOX3AUTO汽車串行觸發和分析(CAN、LIN)

DSOX3AUDIO音頻串行觸發和分析(I2S)
