發布時間：2015年03月06日

明緯電源RS-15-5開關電源15W單組輸出型號選型

臺灣明緯meanwell機殼型Enclosed Type交換式電源供應器G3系列RS-15W單組輸出開關電源可承受5G震動與70℃高工作環溫，全機使用105℃高壽命電解電容，可承受300VAC突波輸入達5秒，適合使用于較嚴苛的工作環境。

開關電源品牌：明緯Meanwell

聯系電話：18823303057
QQ在線客服

2104028976，2113429302 Vincent
農先生請撥打電話，或在線聯系我們，告訴我們你要什么
您將會得到省事省心的產品選型、價格報價服務！

pdf規格說明書[暫缺]

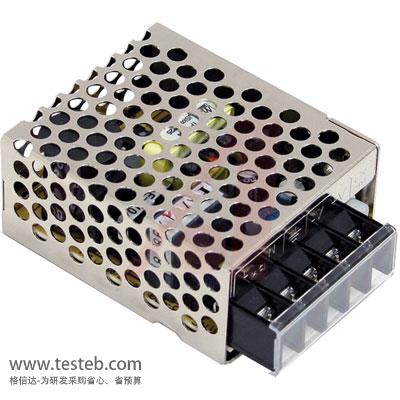

Meanwell-RS-15圖片

明緯Meanwell Meanwell-RS-15 開關電源規格參數與圖片

型號		RS-15-3.3	RS-15-5	RS-15-12	RS-15-15	RS-15-24	RS-15-48
輸出	直流電壓	3.3V	5V	12V	15V	24V	48V
	額定電流	3A	3A	1.3A	1A	0.625A	0.313A
	電流范圍	0 ~ 3A	0 ~ 3A	0 ~ 1.3A	0 ~ 1A	0 ~ 0.625A	0 ~ 0.313A
	額定功率	9.9W	15W	15.6W	15W	15W	15W
	紋波與噪聲 (最大)	80mVp-p	80mVp-p	120mVp-p	120mVp-p	200mVp-p	200mVp-p
	電壓調整范圍	2.9 ~ 3.6V	4.75 ~ 5.5V	10.8 ~ 13.2V	13.5 ~ 16.5V	22 ~ 27.6V	43.2 ~ 52.8V
	電壓精度	3.0%	2.0%	1.0%	1.0%	1.0%	1.0%
	線性調整率	0.5%	0.5%	0.5%	0.5%	0.5%	0.5%
	負載調整率	2.0%	1.5%	0.5%	0.5%	0.5%	0.5%
	啟動、上升時間	1000ms, 30ms/230VAC 1000ms,30ms/115VAC(滿載時)
	保持時間(Typ.)	70ms/230VAC 15ms/115VAC(滿載時)
輸入	電壓范圍	85 ~ 264VAC或120 ~ 370VDC
	頻率范圍	47 ~ 63Hz
	效率(Typ.)	72%	77%	81%	81%	82%	82%
	交流電流(Typ.)	0.35A/115VAC 0.25A/230VAC
	浪涌電流(Typ.)	冷f動：65A/230VAC
	漏電流	<2mA / 240VAC
保護	過負載	大于于額定輸出的105%
	過負載	保護模式:打嘀模式，負載異常條件移除后可"動恢復
	過電壓	3.8 ~ 4.45V	5.75 ~ 6.75V	13.8 ~ 16.2V	17.25 ~ 20.25V	28.4 ~ 32.4V	55.2 ~ 64.8V
	過電壓	保護模式:關問輸出電壓，二極管鉗位
	過溫度	晶體內1接點 度超過140℃,f動過度保護
	過溫度	保護模式:關問輸出電壓, 度恢復正常后可"動恢復
其它	尺寸	62.55128mm (LWH)

明緯開關電源選型RS-15系列單組輸出各型號規格

型號	輸出	輸入電壓	紋波	效率
RS-15-3.3	3.3V, 0~3.0A	AC85~264V或120~370vdc	9.9w	72%
RS-15-5	5V, 0~3.0A	AC85~264V或120~370vdc	15w	77%
RS-15-12	12V, 0~1.3A	AC85~264V或120~370vdc	15.6w	81%
RS-15-15	15V, 0~1.0A	AC85~264V或120~370vdc	15w	81%
RS-15-24	24V, 0~0.625A	AC85~264V或120~370vdc	15w	82%
RS-15-48	48V, 0~0.313A	AC85~264V或120~370vdc	15w	82%
