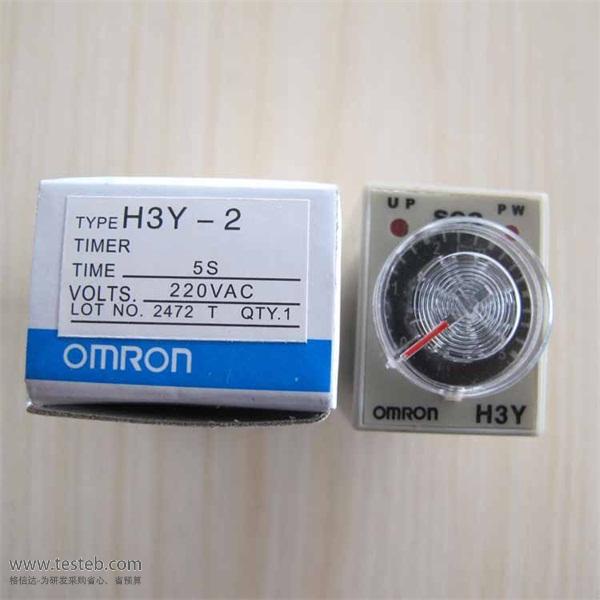

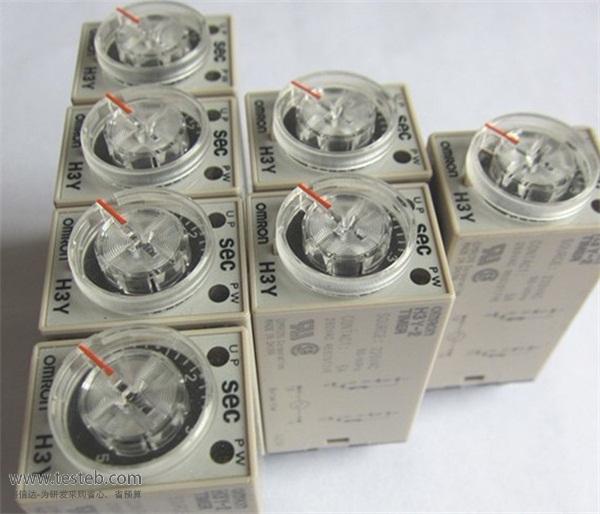

日本原裝OMRON歐姆龍220V限時繼電器H3Y-2 24V時間繼電器是一種經濟型的工業時間繼電器，H3Y-2時間繼電器繼電器廣泛應用于塑料包裝機械、化工、陶瓷、輕工、冶金、石化、熱處理等一切須設定時間工作的機械設備。
歐姆龍時間繼電器H3Y,H3YN,H3Y-2,H3Y-4,H3YN-2,H3YN-4超小型固態定時器，性能穩定、高精度、多量程，采用單片機程序控制，旋鈕可調設定時間常數，一表多時間設定范圍。
內置專用IC的時序控制用超小型定時器
重復誤差在±1%，實現高精度（包括初始值在內）
復位時間包括中途復位在內在100ms以下
螺絲刀共用大型旋鈕時間設定變得相當容易
H3Y-2時間繼電器實現電源電壓的半多聯化
標準品通過UL、CSA標準認證
符合EN61812-1、對應CE標記
| 項目 型號 | H3Y-2(-0) | H3Y-4(-0) | |
| 電源電壓 |
•AC100～120V 50/60Hz•AC200～230V 50/60Hz *1 •DC12V•DC24V•DC48V•DC100～110V *2、*3 |
||
| 容許電壓變動范圍 | 電源電壓的85～110％（但是只有DC12V規格為電源電壓的90～110％）* 4 | ||
| 功率消耗 | AC100～120V | 到時前約1VA(0.6W) 到時后約1.8VA(1.6W)（AC120V60Hz時） | |
| AC200～230V | 到時前約1.5VA（1.1W） 到時后約2.2VA（1.8W）（AC230V 60Hz時） | ||
| DC12V | 到時前約0.1W 到時后約1.1W（DC12V時） | ||
| DC24V | 到時前約0.1W 到時后約1.1W（DC24V時） | ||
| DC48V | 到時前約0.3W 到時后約1.2W（DC48V時） | ||
| DC100～110V | 到時前約0.4W 到時后約1.6W（DC110V時） | ||
| 復位電壓 | 電源電壓的10%以上 ＊5 | ||
| 耐電壓 |
AC2,000V 50/60Hz 1min （導電部端子之間和露出的不帶電金屬部之間，但是除了端子螺釘部以外） AC2,000V 50/60Hz 1min（操作電源電路和控制輸出之間） AC2,000V 50/60Hz1min（異極接點之間2極型） AC1,500V 50/60Hz 1min（異極接點之間4極型） AC1,000V 50/60Hz 1min（不連接接點之間） |
||
| 脈沖電壓 |
電源端子之間 3kV，但是DC12V、DC24V、DC48V為1kV， 導電部端子和露出的不帶電金屬部之間為4.5kV， 但是DC12V、DC24V、DC48V為1.5kV |
||
| 耐噪聲 | 噪聲模擬器形成方波噪聲（脈沖寬度100ns/1μs上升1ns）±1.5kV | ||
| 抗靜電力 | 4kV（誤動作） 8kV（破壞） | ||
| 振動 | 耐久 | 10～55Hz 單振幅0.75mm 3方向 各1h | |
| 誤動作 | 10～55Hz 單振幅0.5mm 3方向 各10min | ||
| 沖擊 | 耐久 | 1,000m/s2 6方向 各3次 | |
| 誤動作 | 100m/s2 6方向 各3次 | ||
| 使用環境 | 溫度：-10～＋50℃（不結冰）、濕度：35～85％、保存溫度：-25～＋65℃（不結冰） | ||
| 壽命 | 機械 | 1,000萬次以上（無負載、開關頻率1,800次/h） | |
| 電氣 |
2極型 50萬次以上（AC250V、5A、阻性負載、開關頻率1,800次/h）（常溫時） 4極型 20萬次以上（AC250V、3A、阻性負載、開關頻率1,800次/h）（常溫時） |
||
* 1. 請將定時器輸出作為電源使用。詳情請參見996頁的「定時器共通注意事項 關于電源」。
* 2. 可以使用范圍至單相全波整流電源。
* 3. DC12V只有H3Y-2、H3Y-2-0系列。
* 4. 在使用環境溫度為50℃下連續使用時，請在電源電壓的90～110%（DC12V為95～110%）下使用。
* 5. 為了切實復位，請將AC100～120V時控制在AC10V以下，AC200～230V時控制在AC20V以下，DC100～110V時控制在DC10V以下。
H3Y-2 AC100-120 10M
H3Y-2 AC100-120 10S
H3Y-2 AC100-120 1S
H3Y-2 AC100-120 30S
H3Y-2 AC100-120 5M
H3Y-2 AC100-120 5S
H3Y-2 AC100-120 60M
H3Y-2 AC100-120 60S
H3Y-2 AC220V 10S OMZ
H3Y-2 AC220V 1S OMZ
H3Y-2 AC220V 30M OMZ
H3Y-2 AC220V 30S OMZ
H3Y-2 AC220V 3M OMZ
H3Y-2 AC220V 5S OMZ
H3Y-2 AC220V 60S OMZ
H3Y-2 AC24 10M
H3Y-2 AC24 10S
H3Y-2 AC24 1S
H3Y-2 AC24 30S
H3Y-2 AC24 5S
H3Y-2 AC24 60S
H3Y-2 DC24 0.5S
H3Y-2 DC24 10M
H3Y-2 DC24 10S
H3Y-2 DC24 120S
H3Y-2 DC24 30M
H3Y-2 DC24 30S
H3Y-2 DC24 3H
H3Y-2 DC24 3M
H3Y-2 DC24 5M
H3Y-2 DC24 5S
H3Y-2 DC24 60M
H3Y-2 DC24 60S
H3Y-2 DC24V 10S OMZ
H3Y-2 DC24V 1S OMZ
H3Y-2 DC24V 30M OMZ
H3Y-2 DC24V 30S OMZ
H3Y-2 DC24V 3M OMZ
H3Y-2 DC24V 5S OMZ
H3Y-2 DC24V 60S OMZ
