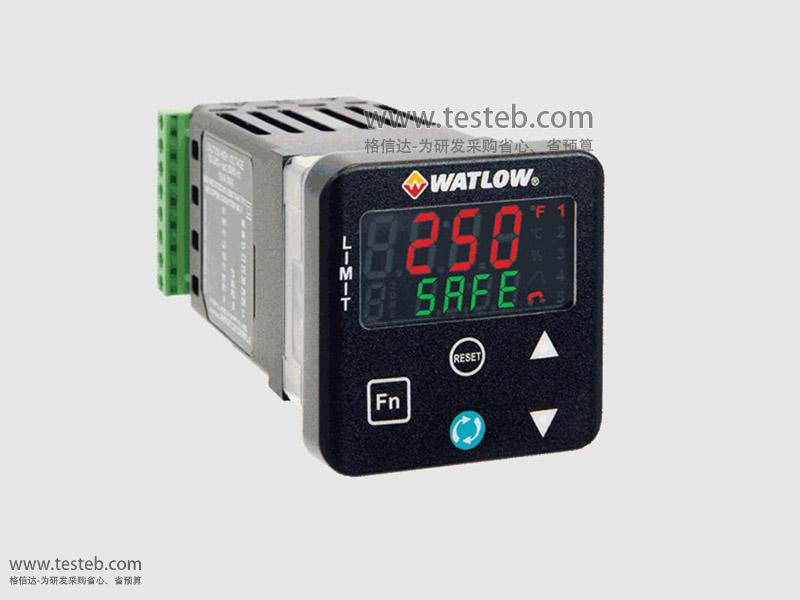

Watlow LEGACY EXPRESS簡化版本盤裝PM6L3CJ-AAAAHWP溫控器帶通用輸入的限位控制，適用于基本應用，光滑觸控鍵盤，僅有兩個菜單的用戶友好界面和精簡的參數列表，消除了用戶在使用更高級的控制器和不必要的功能時經常遇到的復雜性，PID控制器提供自動調諧，實現快速、高效啟動。
瓦特隆WATLOW PM LEGACY™簡化版PID溫度控制器包含一個通用輸入和最多兩個輸出的選項，減少元件數量，節省面板空間并簡化布線，簡化僅保留2個觸控菜單，消除更高級控制器的復雜性和不必要功能，減少使用培訓成本和用戶編程錯誤，非常適合基本應用，利用簡單的控制實現快速、高效啟動。

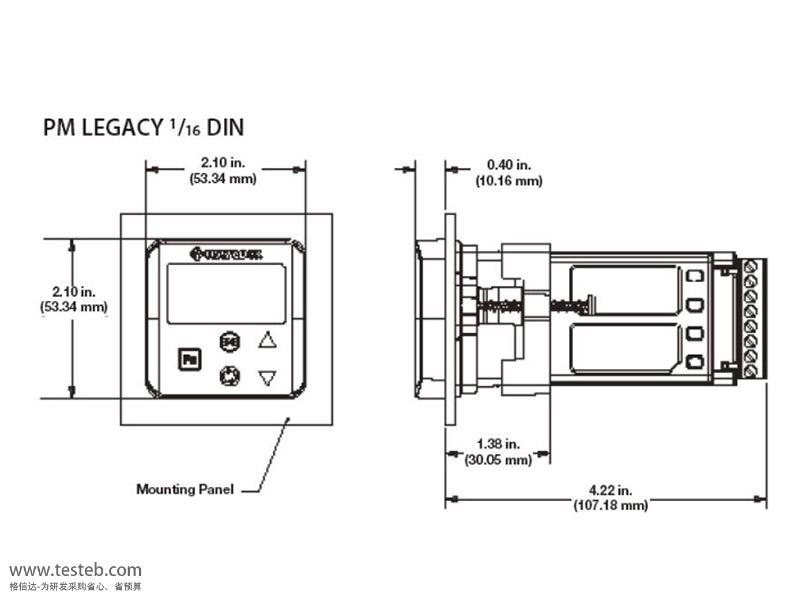

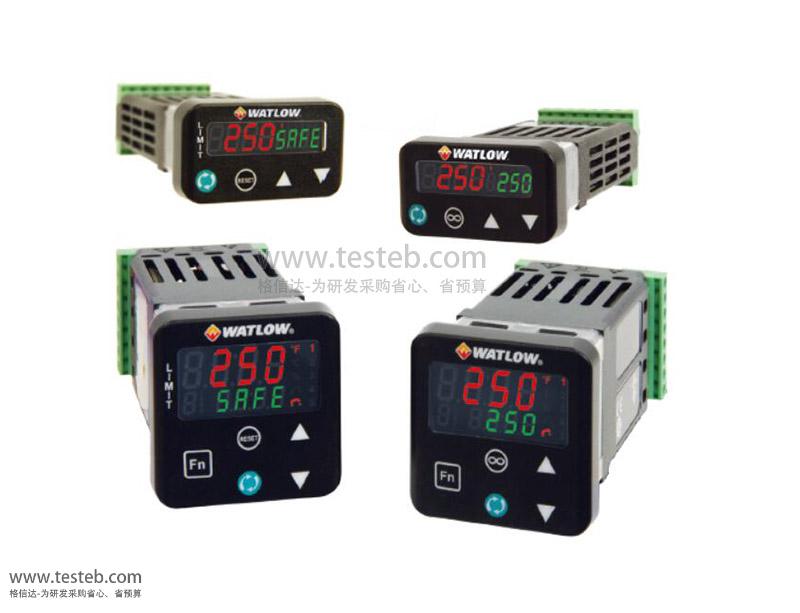

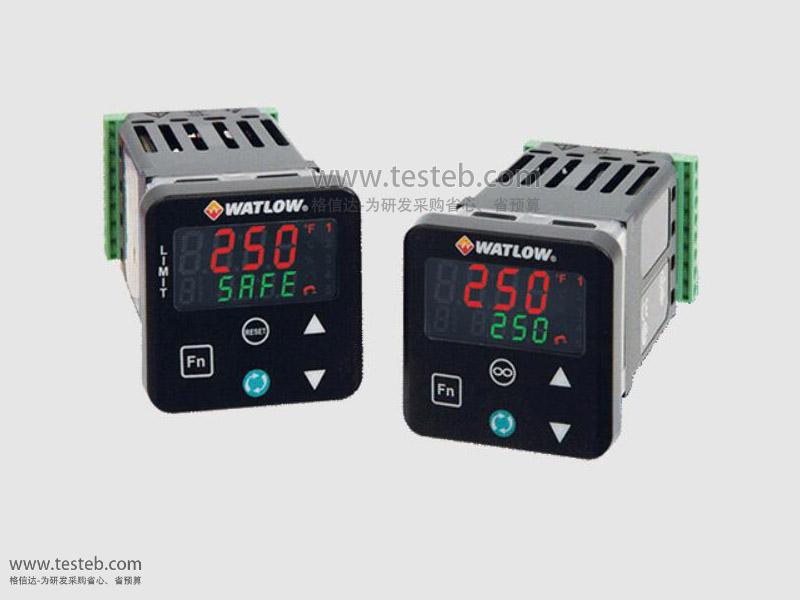

Watlow LEGACY SERIES提供1/32 DIN(PM3型號)和1/16 DIN（PM6型號）面板安裝尺寸，均有1個PID回路及0-2個數字輸入輸出、4/6個模擬輸出、 Discrete Limit離散限值，無電流測量功能。Watlow PM6L3CJ-AAAAHWP溫度控制器是PM LEGACY EXPRESS版本，帶通用輸入的限位控制Limit controller with universal input，輸入1始終隔離，交換式直流/開路集極、機械式繼電器5A共2個輸出，使用20-28V AC交流或12-40VDC直流供電。
減少元件數量，節省面板空間并簡化布線，降低擁有成本
簡化的菜單：適用于基本應用，僅有兩個菜單的用戶友好界面和精簡的參數列表。
消除了用戶在使用更高級的控制器和不必要的功能時經常遇到的復雜性，減少了用戶培訓成本和用戶編程錯誤。
PID自動調整：提供自動調諧，實現快速、高效啟動。
標準總線通信：允許通過PC通信協議和免費軟件實現輕松的產品配置，節省時間、簡化編程過程并提高控制器設置的可靠性。

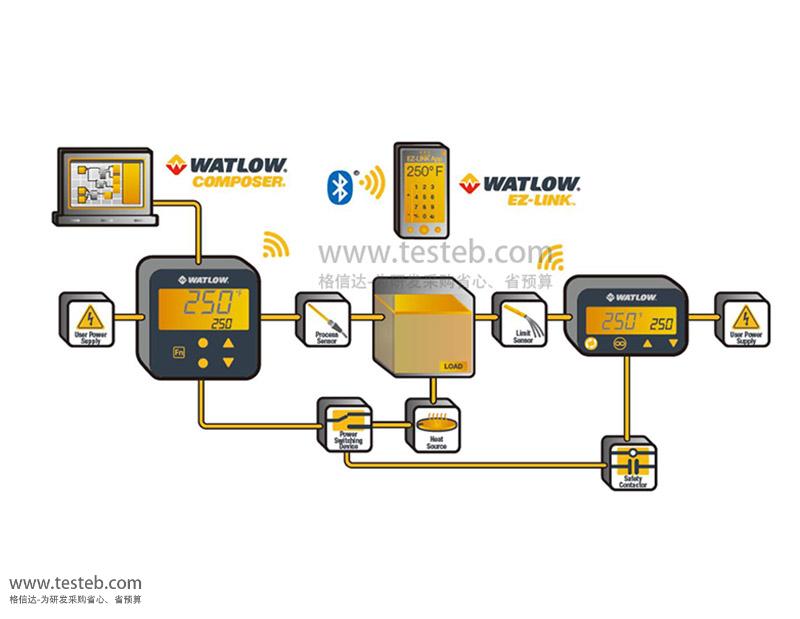

Factory Mutual (FM) approved over and under limit with auxiliary outputs帶輔助輸出的超上下限，增加用戶和設備在高溫和低溫條件下的安全性。
EZ-LINKTM移動應用程序支持iPhone和Android，直觀的導航加快了控制器設置。
P3T鎧裝密封系統：符合NEMA 4X、IP66和IP67規范，允許清潔和清洗控制器
光滑的觸控鍵盤：觸控式封裝，提高安裝人員和操作員的安全性，符合IP2X要求。
消除控制器正面的污染點，防止機械組件過早失效，在前面板上形成更好的密封性，表面易清潔。
機構認證：UL、CSA、CE、RoHS、W.E.E.E.、FM、Semi F47-0200，特定型號符合Class 1, Div. 2。
| 代碼選項及含義 | ①② | ③ | ④ | ⑤ | ⑥⑦ | - | ⑧ | ⑨⑩? | ? | ?? |
| PM | _ | _ | _ | _ _ | - | _ | _ _ _ | _ | _ _ | |
| ①②控制器 | PM LEGACY™控制器：PM LEGACY Control、PM LEGACY Limit Model | |||||||||
| ③封裝大小 |
3：1/32 DIN面板安裝 6：1/16 DIN面板安裝 |
|||||||||
| ④主要功能 |
C：帶通用輸入端口的 PID 控制器 R：帶通用輸入端口、配置文件斜坡/浸泡的PID控制器 [PM6或快捷版Express version不可用] T：具有通用輸入和倒計時定時器的PID控制器 [PM6或快捷版Express version不可用] J：帶熱敏電阻輸入的 PID 控制器 [PM6或快捷版本Express version不可用] N：帶熱敏電阻輸入、配置文件斜坡/浸泡的 PID 控制器 [PM6或Express version不可用] L： 帶通用輸入的限位控制器 M： 帶熱敏電阻輸入的限位控制器 |
|||||||||
| ⑤電源、數字輸入/輸出 |
1：100 到 240V AC交流 2：100 到 240V AC加 2 個數字 I/O 點 [PM6或Express version不可用] 3：20-28V AC交流 或12-40V DC直流 4：20-28V AC 或12-40VDC加2個數字I/O點 [PM6或Express version不可用] |
|||||||||
|
⑥⑦輸出1和2、 硬件選件 |
[代碼：Output 1輸出，Output 2輸出] CA：交換式直流/開路集極、無 CH：交換式直流/開路集極、無弧15A功率控制 [PM3不可用] CC：交換式直流/開路集極、交換式直流 CJ：交換式直流/開路集極、機械式繼電器5A,A形 CK：交換式直流/開路集極、固態繼電器0.5A,A形 EA：機械式繼電器5A,C形、無 EH：機械式繼電器5A,C形、無弧 15 A 功率控制 [PM3不可用] EC：機械式繼電器5A,C形、交換式直流 EJ：機械式繼電器5A,C形、機械式繼電器5A,A形 EK：機械式繼電器5A,C形、固態繼電器0.5A,A形 FA：通用過程、無 FC：通用過程、交換式直流（無法使用可變時基） FJ：通用過程、機械式繼電器5A,A形（無法使用可變時基） FK：通用過程、固態繼電器0.5A,A形（無法使用可變時基） AK：無、固態繼電器0.5A,A形 KH：固態繼電器0.5A,A形、無弧15A功率控制 [PM3不可用] KK：固態繼電器0.5A,A形、固態繼電器 0.5A,A形 AJ：無、機械式繼電器Mechanical relay 5A, Form A CJ：交換式直流/開路集極、機械式繼電器5A,A形 EJ：機械式繼電器5A,C形、機械式繼電器5A,A形 |
|||||||||
| ⑧通信選件或附加數字輸出 |
[始終包含標準總線Standard bus always included] A：None B：Bluetooth®藍牙 E：EIA 485 Modbus® RTU和藍牙 [PM6或Express version不可用] 1：EIA 485 Modbus®RTU [PM6或Express version不可用] F：Modbus®RTU 232/485和藍牙 [PM3或Express version不可用] G：以太網/IP™/ Modbus®TCP和藍牙 [PM3或Express version不可用] H：設備網絡™ 和Bluetooth藍牙 [PM3或Express version不可用] J：PROFIBUS DP和藍牙 [PM3或Express version不可用] 1：EIA 485 Modbus®RTU 2：EIA 232/485 Modbus®RTU [PM3或Express version不可用] 3：以太網/IP™/Modbus®TCP協議 [PM3或Express version不可用] 5：DeviceNet™設備網絡 [PM3或Express version不可用] 6：PROFIBUS-DP現場總線 [PM3或Express version不可用] |
|||||||||
|
⑨⑩?（未來選件 （輔助控制功能、 輸出3和4硬件選項 |
AAA：未來選項Future Options(對于PM LEGACY™ Control默認代碼 或⑨ A：無 ⑩? [代碼：Output 3輸出，Output 4輸出] AA：無、無 AJ：無，機械繼電器5A，形式A AK：無、SSR形式A、0.5A CA：交換式直流/開路集極、無 CC：交換式直流/開路集極、交換式直流 CJ：交換式直流/開路集極、機械式繼電器5A,A形 CK：交換式直流/開路集極、固態繼電器0.5A,A形 EA：機械式繼電器5A,C形、無 EC：機械式繼電器5A,C形、交換式直流 EJ：機械式繼電器5A,C形、機械式繼電器5A,A形 EK：機械式繼電器5A,C形、固態繼電器0.5A,A形 FA：通用過程、無 FC：通用過程、交換式直流（無法使用可變時基） FJ：通用過程、機械式繼電器5A,A形（無法使用可變時基） FK：通用過程、固態繼電器0.5A,A形（無法使用可變時基） KK：固態繼電器0.5A,A形、固態繼電器 0.5A,A形 |
|||||||||
| ?隔離輸入選項 |
N： PM LEGACY版本（僅在PM3中可用）（輸入1始終隔離 H： PM LEGACY EXPRESS版本（可在PM3或6中使用）輸入1始終隔離 G： PM LEGACY版本（輸入1始終隔離） H： PM LEGACY EXPRESS版本（輸入1始終隔離 |
|||||||||
| ??客戶選項 |
WP：標準瓦特隆標志面板Watlow logo face plate WN：白板，面板無標志/無名稱 AG：保形涂層Conformal coating 12：Class1, Div.2(不適用E、H或J型) |
|||||||||
常用型號代碼：PM6L3CJ-AAAAHWP、PM6C1FA-AAAAHWP、PM6L1EJ-AAAAHWP、PM6L1EJ-AAAAHWN
PM3C1CJ-AAAANWP、PM3C3CA-AAAANWP、PM3T1CJ-AAAANWP、PM3C2EC-AAAAHWP
WATLOW簡版溫控器規格資料文檔http://www.jwjzzs.com/download/202305/Watlow_PM_LEGACY_PM3-PM6.pdf
