發布時間：2019年12月18日

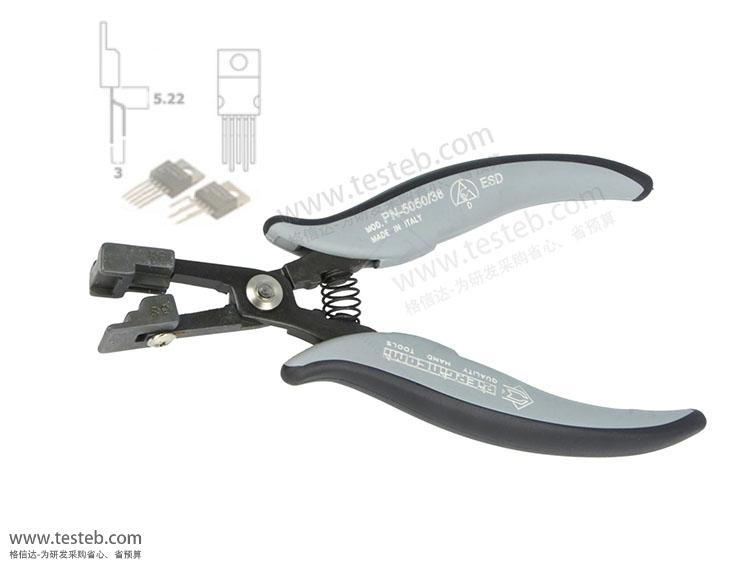

Piergiacomi皮爾杰克PN-5050/38D成型鉗五極管引腳折彎直角前踢3mm

意大利Piergiacomi皮爾杰克PN-5050/38D成型鉗用于把TO220元件五極管1、3、5引腳折彎直角90度，腳距前踢3.0mm，便于PCBA插件貼裝，采用高碳鋼材質，輕巧堅硬，根據人體工程學設計，能有效達到省力效果，灰色塑膠手柄ESD防靜電。

TO元件三極管整型品牌：皮爾杰克Piergiacomi

聯系電話：18823303057
QQ在線客服

2104028976，2113429302 Vincent
農先生請撥打電話，或在線聯系我們，告訴我們你要什么
您將會得到省事省心的產品選型、價格報價服務！

pdf規格說明書[暫缺]

PN5050-38圖片

皮爾杰克Piergiacomi PN5050-38 TO元件三極管整型規格參數與圖片

皮爾杰克成型鉗針對色環電阻、電容以及TO系列可控硅元件三極管、五極管引腳折彎成型設計，可打K型、C型、U型，對T0247或TO220 3/5/7引腳折90度直角、高低錯位貼裝整形、管腳錯開成型以及對特殊直插IC扁平元件整排引腳整形。意大利皮爾杰克Piergiacomi鉗子采用高碳鋼材質制造，輕巧堅硬，根據人體工程學設計，能有效達到省力效果，ESD防靜電手柄根據人體工程學設計。

意大利PIERGIACOMI皮爾杰克成型鉗系列型號簡介

PN-5040/7直角成型鉗：適用TO220、TO247元件MOS三極管引腳折90度直角，一次成形

PN-5050D：把TO220元件中心引腳折直角并比兩邊高出3.81mm

PN-5050/3D成型鉗：把TO220、TO247元件MOS管中心引腳折彎成突起5.08mm

PN-5050/14D：對TO220元件三極管中心引腳整型高出3.0mm的折彎工具鉗

PN-5050/15D折彎鉗：對TO220元件中心引腳進行折彎突起，腳距2.54mm

PN-5050/4D：對T0220、T0247元件MOS管邊緣引腳成型腳距5.08mm

PN-5050/10D整型鉗：對TO220元件邊緣引腳成型腳距2.54mm

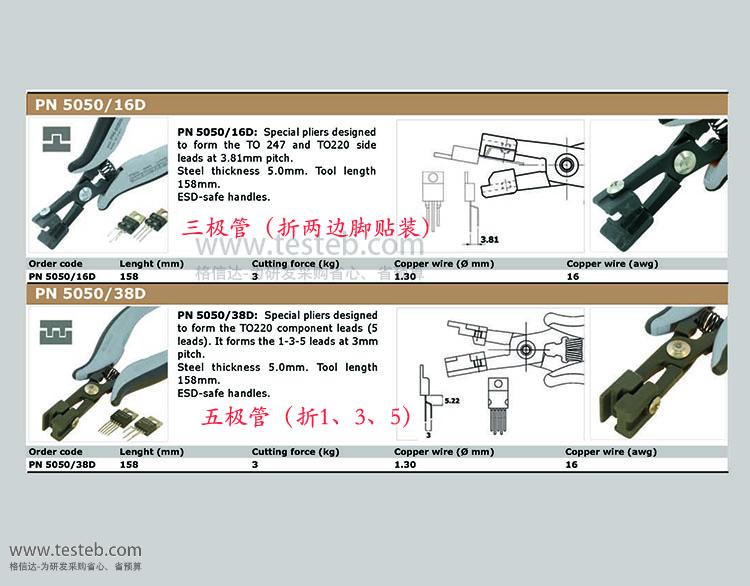

PN-5050/16成形鉗：對TO220三極管、TO247元件MOG管邊緣引腳成型腳距3.81mm

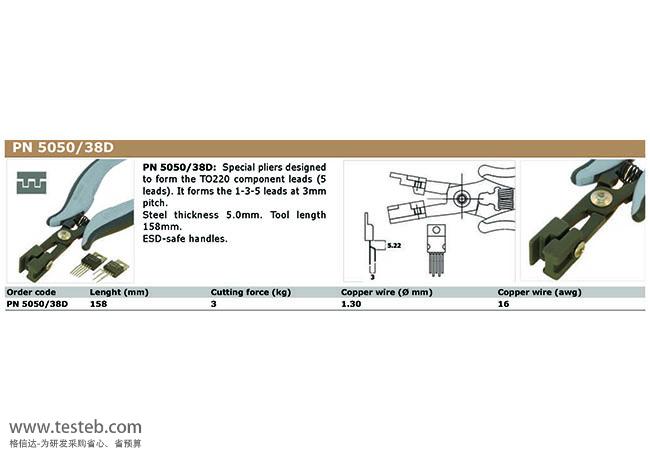

PN-5050/38D引腳彎折直角整形：對TO220五引腳元件1-3-5引腳折彎直角成型突起腳距3.0mm

PN-5050/54D：對T0220五引腳元件1-3-5引腳成型腳距2.54mm

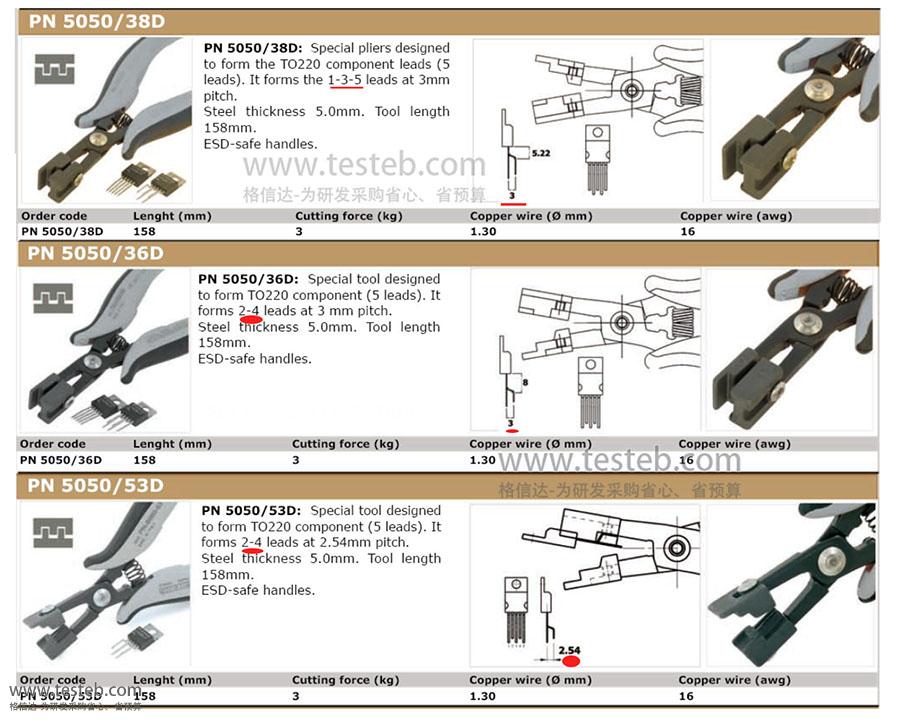

PN-5050/36D：對T0220五引腳元件2-4引腳成型腳距3.0mm

PN-5050/53D：對T0220五引腳元件2-4引腳成型腳距2.54mm

PN-5050/6D成形鉗：對TO220元件一次性將引腳彎折90度，中心引腳比邊緣引腳長2.54mm…

PN-5050/17D折彎鉗：把TO220元件引腳折彎90度直角，且中間腳比兩邊引腳突出長度3.8mm

PN-5050/47D：把7引腳TO220元件管腳一次性全部彎折90度角，且2、4、6腳比1、3、5、7短2.5mm

PN-5050/49 ESD成型鉗：把TO92封裝元件三極管中間腳折彎90度前踢2.54mm

意大利皮爾杰克TO元件引腳整型鉗規格http://www.jwjzzs.com/download/201712/Piergiacomi_PN5050_10_16.pdf

皮爾杰克Piergiacomi引腳成形鉗型號規格表

型號	類型	適用元件	成型規格	剪徑/線規/剪切力度	鉗子規格
PNR-30打K型	K型鉗	C型元件，電阻電容等	彎45°，弧后留1.5mm長距離	Φ1.02mm，18awg，3.0kg	長度145mm 鉗口厚度3.0mm
PNG-5000	C型成型鉗	電容、電阻、二極管引腳等	距離2.8mm，弧直徑3.5mm	Φ1.02mm，18awg，3.0kg	長150mm 鉗口厚度5.0mm
PNR-5000	C、K型鉗	電容、電阻、二極管引腳等	元件距離3~16mm可調，引腳留2.5mm	Φ1.02mm，18awg，3.0kg	長150mm 鉗口厚度5.0mm
PTR-30-C/5	C型、歐形	電阻電容等	弧后引腳留長4.0mm	Φ1.30mm，16awg，5.5kg	長150mm 鉗口厚度3.0mm
PTR-30L	L型成形鉗	電阻等元件	元件引腳成L型，留2.54mm	Φ1.02mm，18awg，3.0kg	長度145mm 鉗口厚度3.0mm
PPR-5001	U型成型鉗	電阻等元件	元件引腳U型成型，寬10.16mm	Φ0.6~0.8mm，22~20awg，3.0kg	鉗頭寬15mm 鉗頭長31.5mm
PPR-5002	U型成型	電阻等元件	元件引腳U型成型，寬12.70mm	Φ0.6~0.8mm，22~20awg，3.0kg	鉗頭寬18mm 鉗頭長31.5mm
PPR-5003	U型成型	電阻等元件	元件引腳U型成型，寬15.24mm	Φ0.6~0.8mm，22~20awg，3.0kg	鉗頭寬13mm 鉗頭長31.5mm
PN-5040/7D	90度角成型	電阻等元件	元件90°成型，最小距離5mm	Φ1.3mm，16awg，3.0kg	鉗口厚度5.0mm 距離折角除最小5mm
PN-5050D	TO元件成型	TO220元件	中心引腳距離3.81mm	Φ1.3mm，16awg，3.0kg	長155mm 鉗口厚度5.0mm
PN-5050/3D	TO元件成型	TO220、TO247	中心引腳距離5.08mm	Φ1.3mm，16awg，3.0kg	長158mm 鉗口厚度5.0mm
PN-5050/04	TO元件成型	TO220、TO247	邊緣引腳距離5.08mm	Φ1.3mm，16awg，3.0kg	長158mm 鉗口厚度5.0mm
PN-5050/10	TO元件成型	TO220元件	邊緣引腳距離2.54mm	Φ1.3mm，16awg，3.0kg	長158mm 鉗口厚度5.0mm
PN-5050/14	TO元件成型	T0220元件	中心引腳距離3.0mm	Φ1.3mm，16awg，3.0kg	長158mm 鉗口厚度5.0mm
PN-5050/15	TO元件成型	T0220元件	中心引腳距離2.5mm	Φ1.3mm，16awg，3.0kg	長158mm 鉗口厚度5.0mm
PN-5050/16	TO元件成型	T0220、T0247	邊緣引腳距離3.81mm	Φ1.3mm，16awg，3.0kg	長158mm 鉗口厚度5.0mm
PN-5050/36	TO元件成型	TO220元件5引腳	2-4引腳距離3mm	Φ1.3mm，16awg，3.0kg	長158mm 鉗口厚度5.0mm
PN-5050/38	TO元件成型	TO220元件5引腳	1-3-5引腳突起直角距離3mm	Φ1.3mm，16awg，3.0kg	長158mm 鉗口厚度5.0mm
PN-5050/6	TO元件成型	TO220元件	引腳折彎90度直角，中心多長2.54mm	Φ1.3mm，16awg，3.0kg	長155mm 鉗口厚度5.0mm
PN-5050/7	TO元件成型	TO220元件	引腳折彎90度直角，中間腳短2.54mm	Φ1.3mm，16awg，3.0kg	長155mm 鉗口厚度5.0mm
PN-5050/21	TO元件成型	TO220元件5引腳	引腳折彎90度直角 1-3-5比2-4少短2.54mm	Φ1.3mm，16awg，3.0kg	長155mm 鉗口厚度5.0mm
PN-5050/(*)	TO元件成型鉗，T0220元件3、5、7引腳，一次性將元件引腳折彎并保留不同長度區別，具體需求選型請聯系咨詢
PN-5050/25	TO元件成型	TO092元件3引腳	中心引腳折彎，腳距1.27mm	Φ1.3mm，16awg，3.0kg	長158mm 鉗口厚度5.0mm
PN-5050/49	TO92封裝成型	TO092元件3引腳	中心引腳折彎，腳距2.54mm	Φ1.3mm，16awg，3.0kg	長158mm 鉗口厚度5.0mm
PNI-5000	管腳整形鉗	IC引腳折彎	2次彎折90度直角，成U臺階狀	Φ0.80mm，20awg，3.0kg	長150mm 鉗口厚度5.0mm
