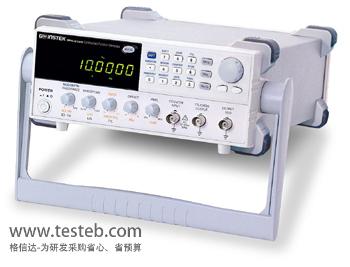

固緯SFG-2110 DDS數字合成函數信號發生器基于±20ppm的高穩定度和輸出波形精確度,適合大多數應用場合。SFG-2110信號發生器作為信號源用于實驗室中各類實驗,作為 PLL(鎖相環)的參考信號和電子設備的校準源。
基于直接數字合成(DDS)技術和獨特的FPGA設計
在同等價格上擁有比傳統函數發生器更杰出的性能
穩定的輸出頻率,低失真度和微小的頻率分辨率
固緯SFG-2110信號發生器頻率范圍:0.1Hz~10MHz
頻率解析度:100mHz
頻率準確度及飄移度:+/-20ppm
低失真正弦波:-55dBc,0.1Hz~200kHz
固緯SFG-2110函數發生器輸出波形:正弦波、方波、三角波
內附六位數150MHz高解析度頻率計
具TTL及CMOSOUT,具AM/FM調變及LIN/LOG掃描功能
| 頻率范圍(正弦波 ,方波) | 0.1Hz~10MHz |
| 頻率范圍(三角波 ) | 0.1Hz~1MHz |
| 解析度 | 0.1Hz |
| 頻率穩定度 | ± 20 ppm |
| 頻率準確度 | ± 20 ppm |
| 長時間準確度 | ± 5 ppm / year |
| 波形種類 | 正弦波, 方波, 三角波 |
| 輸出振幅 | 10Vpp(含 50Ω負載) |
|
振幅對頻率平坦度 (相對于1kHz正弦波) |
<± 0.3dB,0.1Hz~1MHz; <± 0.5dB,1MHz~4MHz; <± 2dB, 4MHz~10MHz |
| 輸出阻抗 | 50Ω±10% |
| 輸出衰減器 | -20dB±1dB×2 |
| 直流抵補范圍 | <-5V~>+5V(含 50Ω負載) |
| 周期比調整范圍 | 20% to 80% below 1MHz (方波才有) |
| 周期比解析度 | 1% |
| 頻率顯示器 | 9位數LED 顯示 |
| 正弦波 諧波失真 |
-55dBc,0.1Hz~200kHz; -40dBc,0.2MHz~4MHz; -30dBc,4MHz~10MHz (此為輸出準位最大值到十分之一值之規格且TTL/CMOS OFF) |
| 三角波 線性度 | ≧98%,0.1Hz~100kHz;≧95%,100kHz~1MHz |
| 方波對稱性 |
± 1% of period +4ns to 0.1Hz~100kHz 上升及下降時間 : ≦25ns在最大輸出時 (含 50Ω負載) |
| 頻率計 | 范圍5Hz~150MHz,準確度時間基準準確度正負一位,輸入阻抗1MΩ/150pf |
