[停產]美國Tek TBS1102泰克示波器100MHz帶寬雙通道1G采樣率

Tektronix泰克TBS1102示波器，具有100MHz測試帶寬，2通道均實現 1 GS/s 采樣率，內置波形極限測試及16個自動測量和 FFT 分析可簡化波形分析，設計緊湊，性價比高。

數字示波器品牌：泰克Tektronix

聯系電話：18823303057
QQ在線客服

2104028976，2113429302 Vincent
農先生請撥打電話，或在線聯系我們，告訴我們你要什么
您將會得到省事省心的產品選型、價格報價服務！

pdf規格說明書[暫缺]

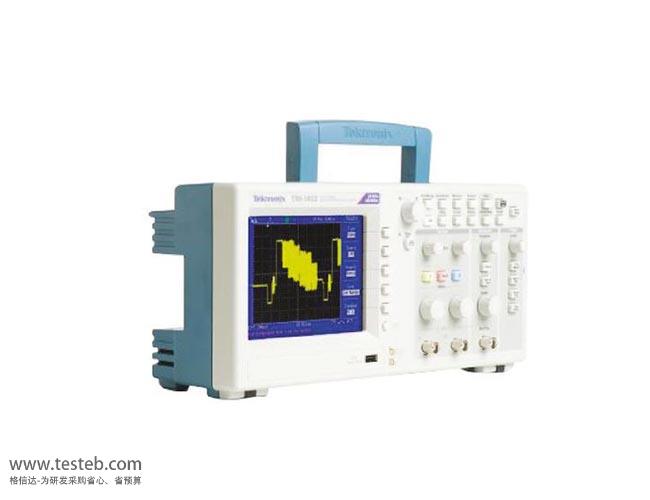

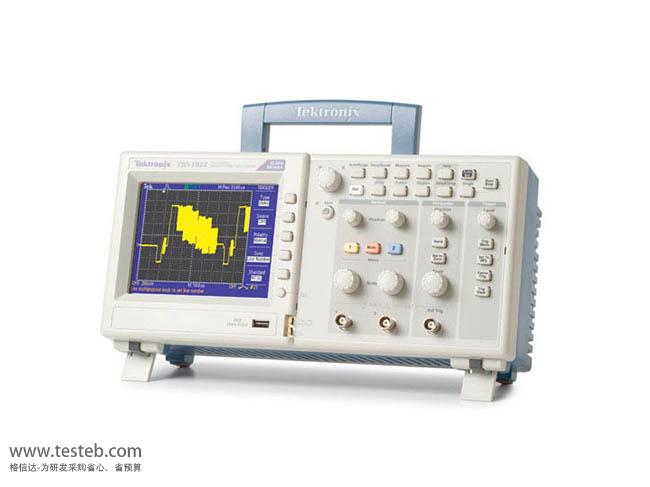

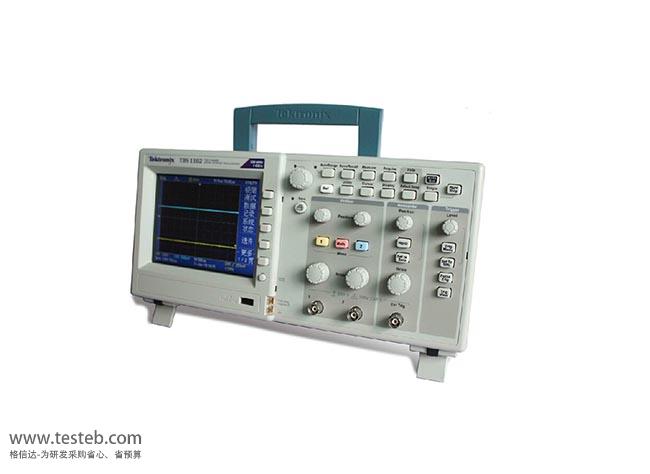

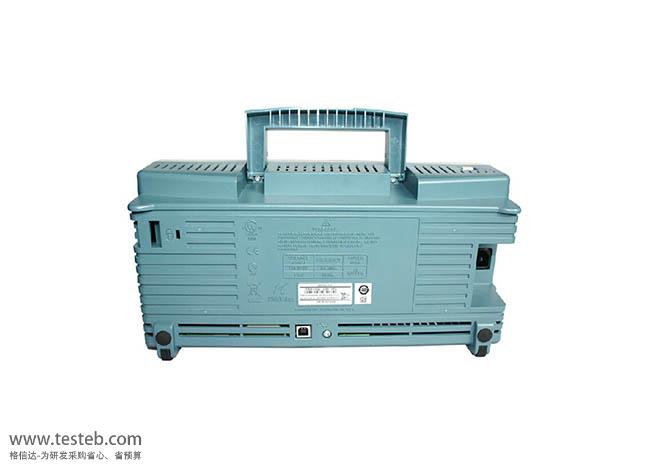

TBS1102圖片

泰克Tektronix TBS1102 數字示波器規格參數與圖片

TBS1000系列數字存儲示波器擁有與Tektronix TDS1000C示波器家族相同的用戶界面，是世界上最流行的示波器平臺，全球運行的泰克示波器數量已經超過500000 臺。Tektronix TBS1102數字示波器具有直觀的用戶界面，配有每條通道專用垂直控制、自動設置和自動量程的功能，使這些儀器變得簡單易用，從而縮短學習時間，提高工作效率。

美國泰克TBS1102示波器性能特點

100 MHz帶寬，2 通道

全部通道均實現 1 GS/s 采樣率

TBS1102示波器所有通道上2.5k 點記錄長度

高級觸發，包括脈寬觸發和選行視頻觸發

16 個自動測量和 FFT 分析可簡化波形分析，內置波形極限測試

探頭自檢，自動化、擴展的數據記錄功能

自動設置和信號自動量程，內置的上下文相關幫助

5.7 英寸有源 TFT 彩色顯示器，儀器5年保修

Tektronix TBS1000系列數字存儲示波器規格參數

型號	泰克TBS1064	TBS1102示波器	TBS1104數字示波器	TBS1154示波器
帶寬	60 MHz	100 MHz	100 MHz	150 MHz
通道數	4通道	2通道	4通道	4通道
采樣率	每條通道的取樣速率1.0 GS/s
記錄長度	在所有時基上 2.5k 點
垂直系統 — 模擬通道
垂直分辨率	8 位
輸入靈敏度度	使用經校準的微調時所有型號均為 2 mV 至 5 V/div
直流增益精度	±3%，從 10 mV/div 到 5 V/div
最大輸入電壓	300 VRMS CAT II；超過 100 kHz 時以 20 dB/倍頻程下降至 3 MHz 時的 13Vp-p AC
偏置范圍	2 mV 至 200 mV/div：±1.8 V >200 mV 至 5 V/div：±45 V
帶寬限制	20 MHz
輸入耦合	交流、直流、GND
輸入阻抗	1 MΩ 并聯 20 pF
垂直縮放	垂直擴展或壓縮動態或停止波形
水平系統 — 模擬通道
時基范圍	5 ns 至 50 s/div
時基精度	50 ppm
水平縮放	水平擴展或壓縮動態或停止波形
輸入/輸出端口
USB接口	USB主控端口位于前面板上，支持U 盤 USB 設備端口位于儀器后面，支持 PC 及所有兼容 PictBridge® 打印機的連接
GPIB接口	選配
波形自動測量	周期、頻率、+ 寬度、- 寬度、上升時間、下降時間、最大值、最小值、峰-峰值、平均值、RMS、周期 RMS、光標 RMS、占空比、相位和延遲
波形數學運算	加法、減法、乘法，數學函數FFT，窗口：Hanning、平頂、矩形
尺寸重量	外觀尺寸158.0 毫米 X 326.3 毫米 X 124.2 毫米，2.0千克
