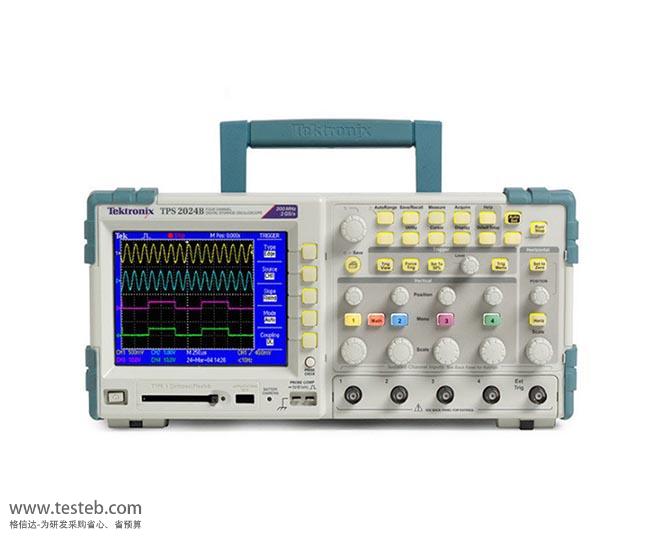

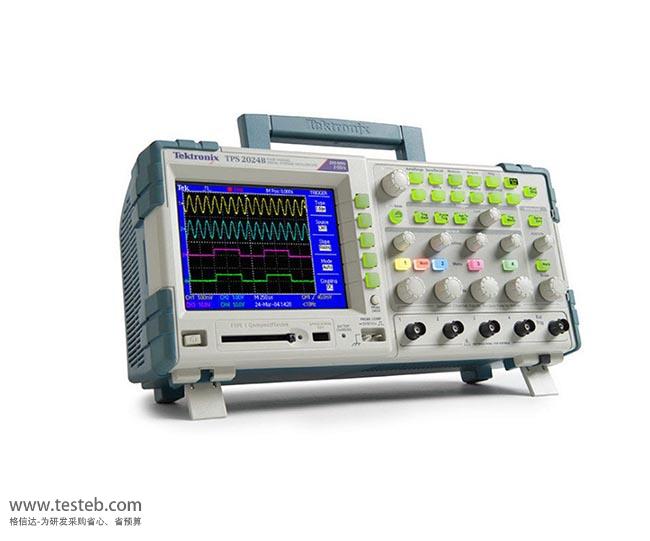

[停產]Tektronix泰克TPS2024B隔離示波器200MHz帶寬4通道浮動和差分測量

美國Tektronix TPS2000B系列TPS2012B • TPS2014B • TPS2024B數字存儲示波器提供了廣泛的一系列功能，2通道和4通在與接地及在通道之間實現了隔離，可以讓您輕松進行測量，而不用擔心損壞電路，同時提供了用戶熟悉、簡便易用的控制功能和菜單。它標配電池電源，成為現場應用的自然之選。對電源電子器件測試，選配軟件把通常需要的電源系統測量功能集成到儀器中，加快了電源分析和調試速度。

泰克TEKTRONIX TPS2000B隔離示波器特性和優點

100MHz和200 MHz 帶寬，高達2 GS/s 的實時采樣率，所有通道上至少 10X 過采樣準確捕獲信號

2條或4條全面隔離和浮動通道，外加隔離外部觸發

采用 IsolatedChannel™ 技術，與接地及在通道之間實現了隔離，可以讓您輕松進行測量，而不用擔心損壞電路

Tektronix TPS2024B示波器具有11種最關鍵的自動波形測量功能，所有型號的FFT 標配

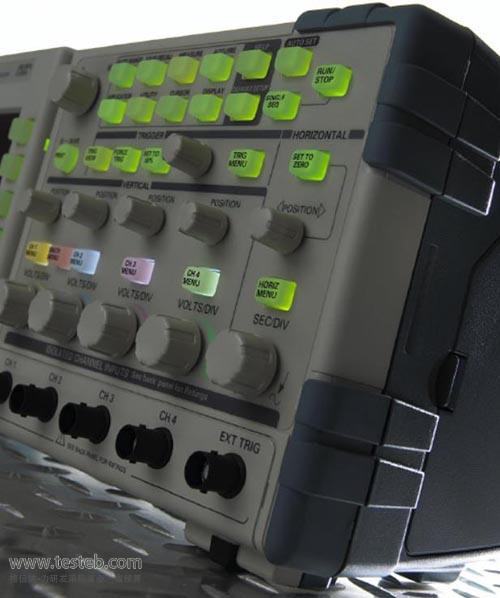

帶背燈的菜單按鈕，視覺清楚，通過前面板控件可縮短學習時間，讓更多時間放在任務上

通過自動設置菜單、自動量程、波形和設置存儲器以及內置的上下文相關幫助實現快速設置和操作

使用OpenChoice® 軟件或集成CompactFlash® 大容量存儲器，可快速編制和分析測量結果

選配電源分析應用軟件，提供廣泛的電源測量功能，快速自動測量真實功率和視在功率、相角、諧波和開關損耗

泰克TPS2024B隔離示波器通過RS-232端口和附帶的USB適配器電纜輕松連接個人計算機

使用 NI LabVIEW SignalExpress 軟件控制示波器、記錄數據并將結果簡單地進行傳輸和存檔

應用：工用電源及高級電子設計、調試、安裝和維護，汽車設計和測試，教育

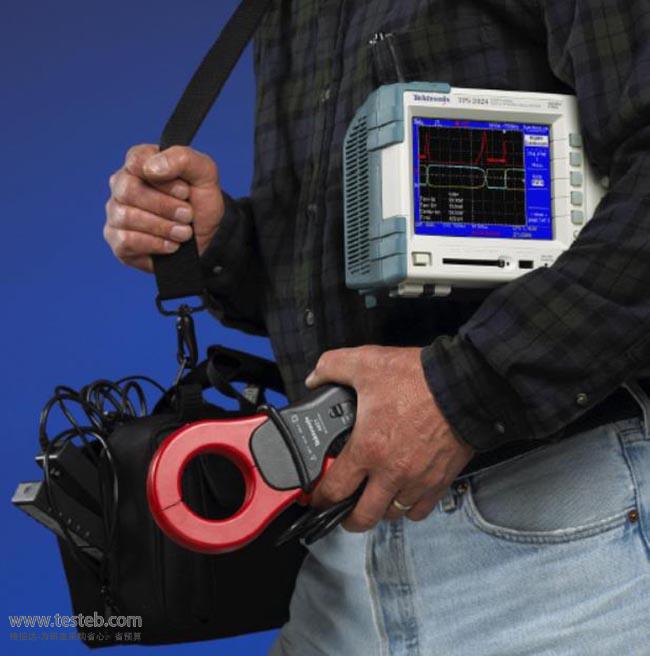

緊湊型設計方便在帶到現場，標配一塊電池可提供4小時連續工作，電池可以熱插拔，幾乎不受交流電源限制

Tektronix TPS2000B系列隔離通道示波器規格參數

TPS2000B隔離信息示波器規格文檔http://www.jwjzzs.com/download/202001/TEK-TPS2012B-TPS2014B-TPS2024B.pdf

泰克TEK TPS2000B隔離示波器訂貨信息

TPS2012B示波器100 MHz、1 GS/s、2.5 K點記錄長度、2通道

TPS2014B示波器100 MHz、1 GS/s、2.5 K點記錄長度、4通道

TPS2024B示波器200 MHz、2 GS/s、2.5 K點記錄長度、4通道

標配附件（每條通道標配 一個探頭）

TPS2012B和TPS2014B配TPP0101 100MHz/10X無源探頭，TPS2024B配TPP0201 200MHz/10X探頭

一塊鋰離子電池壽命為4小時，通過示波器背面的RS-232 端口連接至PC USB 的電纜

OpenChoice® 個人計 算機連接軟件，NI SignalExpress™ 泰克版軟件

用戶手冊文檔、NIM/NIST 可追蹤校準證明、電源線、前端保護蓋

選配軟件及探頭

TPS2PBND2電源包：包括P5122 100X 高壓無源探頭和TPS2PWR1功率測量分析軟件

TPS2PWR1功率測量分析軟件應用程序包：瞬時功率波形、 波形分析、諧波分析、開關損耗、相角、dv/dt 和di/dt 光標

WSTRO：WaveStar軟件應用程序，用于波形捕獲、分析、文檔編制以及從個人計算 機上進行控制

TPSBAT附加電池，TPSCHG 電池充電器

A622交流/直流電流探頭100A、100 kHz /BNC

P5122高壓無源探頭200MHz、100X

CT2交流探頭2.5A、200 MHz

TCP202交流/直流探頭15 A、50 MHz （需要1103 電源）

P5205高壓有源差分探頭（1300 Vp-p、100 MHz）（需要1103 電源）

P5210高壓有源差分探頭（5,600 Vp-p、50 MHz）（需要1103 電源）
