發布時間：2018年05月27日

皮爾杰克Piergiacomi TR-30-15定長剪鉗PCB元件剪腳保留板上1.5mm

意大利Piergiacomi TR-30-15剪鉗用于將PCB線路板DIP插件元件引腳剪切并保留1.5mm伸出高度，作用于1.3mm直徑以內軟銅線管腳，切口齊平，另有1.0mm、2.0mm定長剪切鉗可選。

電阻二極管打K成型品牌：皮爾杰克Piergiacomi

聯系電話：18823303057
QQ在線客服

2104028976，2113429302 Vincent
農先生請撥打電話，或在線聯系我們，告訴我們你要什么
您將會得到省事省心的產品選型、價格報價服務！

TR-30-15說明書

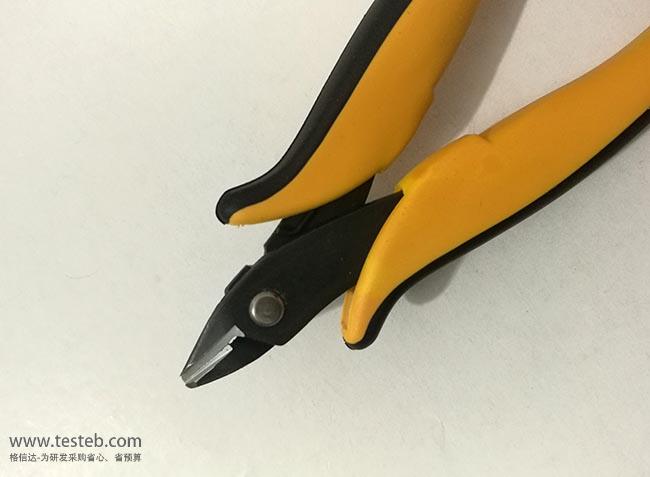

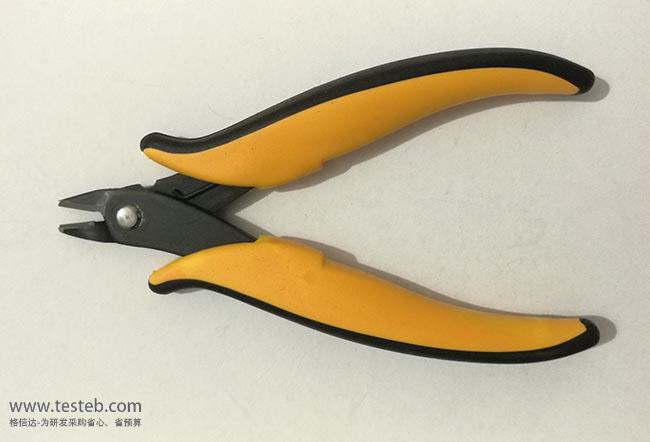

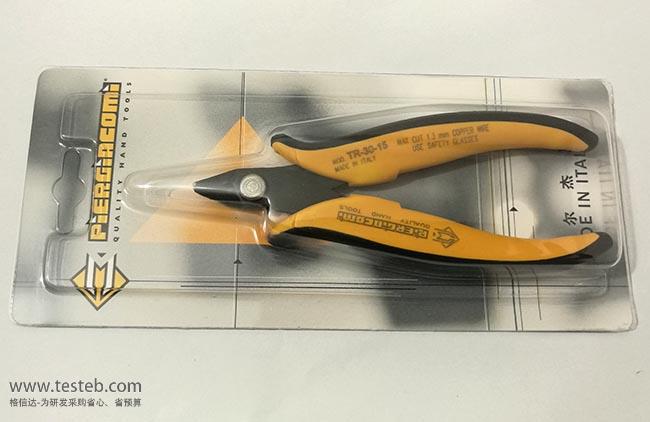

TR-30-15圖片

皮爾杰克Piergiacomi TR-30-15 電阻二極管打K成型規格參數與圖片

意大利皮爾杰克Piergiacomi鉗子有多種類型，滿足各種常規及實驗需求的手動操作應用，包括斜口剪鉗、引腳成型鉗、成型剪切鉗、PCB分板剪鉗以及及剝線鉗、繞線鉗、尖嘴夾持鉗等。Piergiacomi皮爾杰克成型鉗系列用于對電容、電阻、二極管引腳及MOSFE、DIP元件、IC芯片管腳進行整型折彎，可做成C型、L型、U形、K型以及90度直角成型、高低錯位/長短成形以及特殊角度彎切、定長成型剪切。每把工具根據人體工程學設計，能有效達到省力效果。

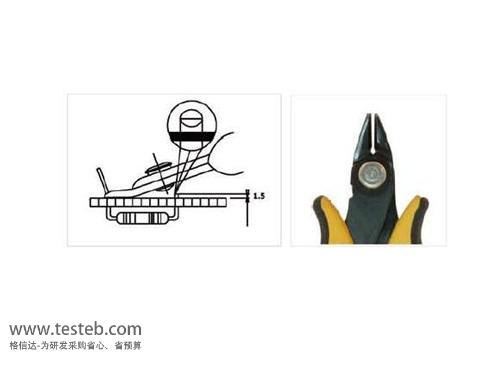

DIP元件剪腳后標準高度根據不同的產品特性要求和焊接水準進行決定，按《SJ/T 10534 波峰焊接技術要求》管控，焊點引線露出高度（引腳到焊點錐面頂端）為0.5mm~1MM，引線總長度（從印制板表面到側面的引線頂端）不大于4MM。常規0.8mm~1.2mm線徑的引腳建議保留1.5~2.0mm，0.6mm和大于1.2mm的引腳，建議保留2.0~2.5mm，特殊引腳依照焊接面最高元件的高度或者最長的標準腳高度為準。Piergiacomi TR-30-15定長剪鉗采用高碳鋼材質打造，輕巧堅硬，鉗口背面經特殊加工留有槽口，使得在線路板上剪切后可保留1.5mm管腳高度。另有TR-30-10定長鉗剪切保留1.0mm高度。

意大利皮爾杰克Piergiacomi定長剪鉗型號規格表（flush cut at different height）

型號	保留高度/長度	線徑（銅引腳）	說明
TR 25 15	1.5mm	1.30mm	反口剪切，齊平，全長138mm
TR 25 15 L	1.5mm	1.30mm	反口剪切，齊平，160mm長柄
TR 5000 W可調長度剪鉗	0~5mm可調	1.30mm	垂直操作，鉗口厚5mm，長147mm
TR 5000 10	1mm固定長度	1.30mm	垂直操作，厚度5mm，長147mm
TR 5000 13	1.3mm定長剪鉗	1.30mm	垂直操作，厚度5mm，長147mm
TR 5000 15	1.5mm定長剪切	1.30mm	垂直操作，厚度5mm，長147mm
TR 30 15 V	1.5mm	1.02mm	60°角前切，厚度3mm，長144mm
TR 30 10定長剪鉗	1mm	1.30mm	齊平剪切，厚度3mm，長138mm
TR-30-15定長剪鉗	1.5mm	1.30mm	齊平剪切，厚度3mm，長138mm
TR 50 15	1.5mm	1.60mm	齊平剪切，厚度5mm，長138mm
TR 50 20	2mm	1.60mm	齊平剪切，厚度5mm，長138mm
TP-5000/15D彎切鉗	cut & press pipers 1.5mm高度 30°外壓	1.02mm	向外折彎30°角，末端剪切并保留1.5mm高度
TP-30D	cut & press pipers 剪切并壓平貼	1.20mm	剪切PCB引腳，并保留一小段向外側彎曲壓平
TS-30D	cut & press pipers 剪切并外壓平貼	1.20mm	將PCB板引腳剪切并壓扁，平貼在線路板上
