美國VIRTUAL VMWT-D10D 12寸晶圓吸筆頭10度彎頭從盒子吸取轉移

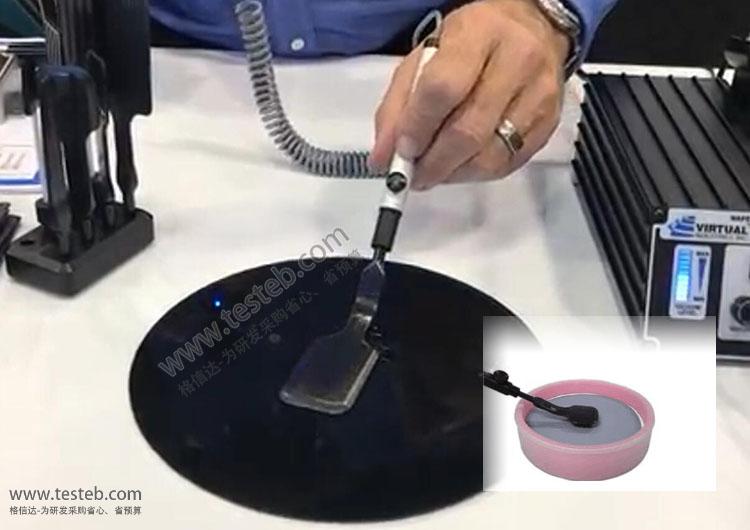

美國VIRTUAL PEEK吸筆頭由ESD防靜電的聚醚醚酮塑料模制而成，耐溫100℃，用于吸取轉移wafers晶圓、Solar Cell太陽能電池、平板，前端厚度僅為2.5mm，可以輕松接近并穩固拾取物體。提供常規直型，也可根據特殊要求訂購帶彎曲角度型號，如Virtual VMWT-D10D晶圓吸筆頭彎曲10°，吸面朝下，適合從帶有凹槽的蛋糕盒等直頭無法接觸的容器里吸取轉移，頭部尺寸長寬大小78.74mm x 53.34mm，厚度2.54mm，與PORTA-WAND電池式或WAFER-VAC電動真空吸筆配套使用。

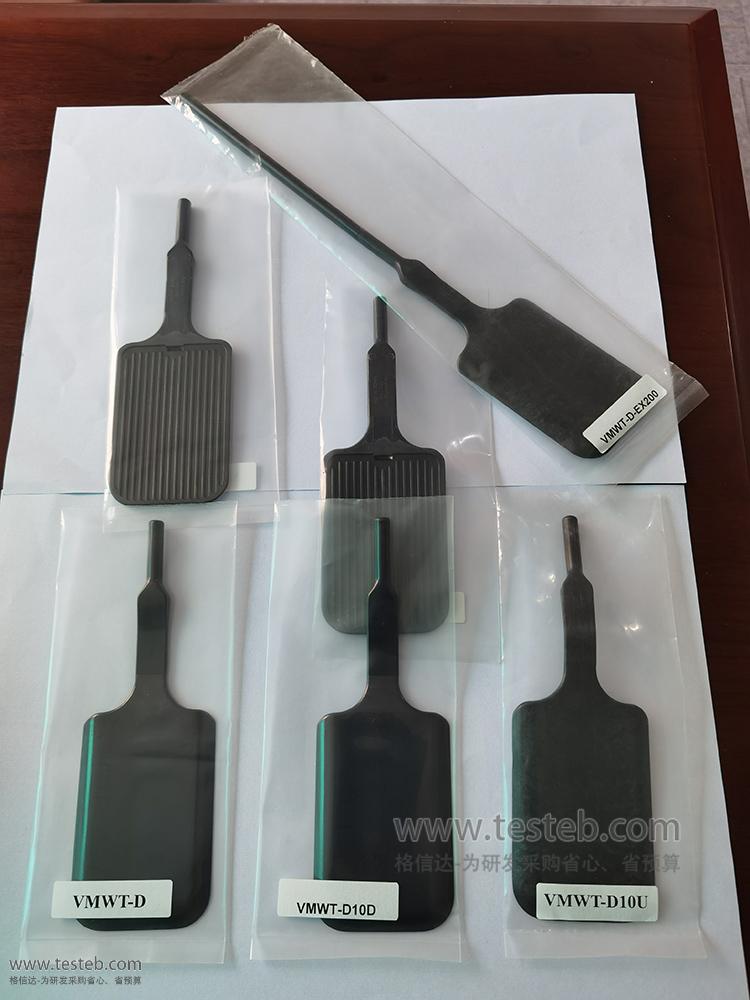

VMWT-D 12寸晶圓吸筆頭標準型：用于常規操作，用于從晶架、晶舟及帶邊口的晶圓盒吸取

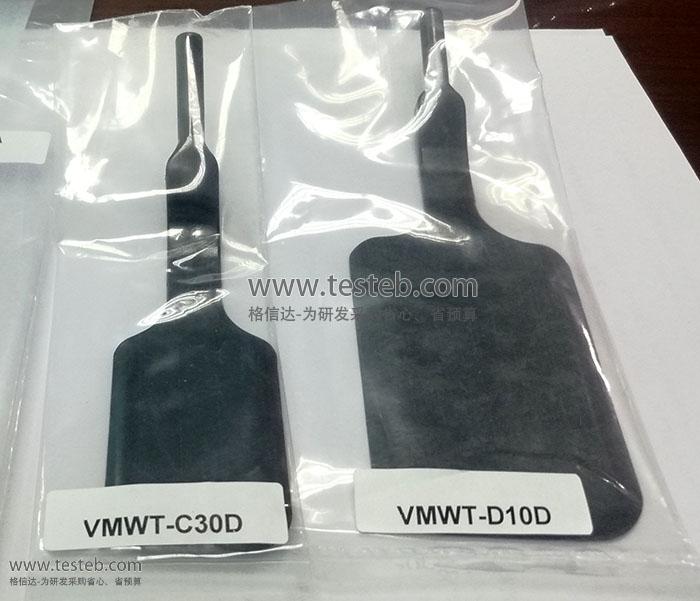

VMWT-D10D 12寸彎頭吸筆頭10度下彎用于從凹槽或單片盒子里吸取轉移

VMWT-D10U上彎吸筆頭用于從wafer架子底層接觸晶圓背面吸取

VMWT-D-EX200 12寸加長桿型用于伸進腔體吸取

Virtual PEEK晶圓吸筆頭和高溫吸頭型號規格

■ PEEK聚醚醚酮材質，模塑加工制成，ESD防靜電，耐溫100℃，頭部厚度0.1寸=2.54mm、手柄長78.74mm

VMWT-A 4寸吸筆頭：盤面長*寬=35.56mm x 12.70mm，用于4” (100mm) wafers

VMWT-B 6寸吸筆頭：盤面長*寬35.56mm x 33.02mm，拾取轉移六寸6” (150mm) wafers晶圓

VMWT-C 8寸吸筆頭：盤面長*寬53.34mm x 35.56mm，拾取八英寸(200mm) wafers

VMWT-D方形12寸吸筆頭：盤面長*寬78.74mm x 53.34mm，可用于拾取12英寸wafers

VWT-5R-AR圓形12寸吸筆頭：厚度3.56mm，外徑127mm，可處理12" 300mm晶圓、硅片、平板

特殊擴展型號：

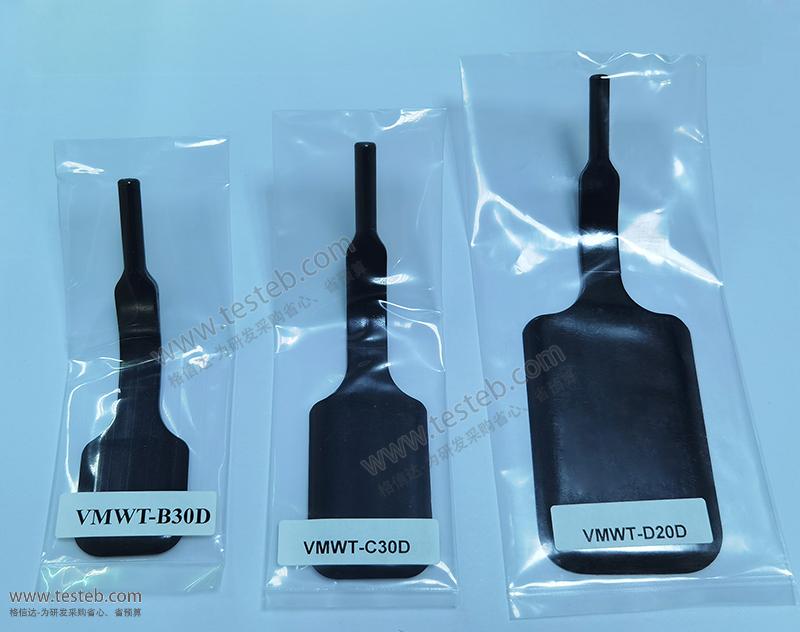

1、彎曲型——VMWT-A/B/C/D型可訂購向下彎曲D或者上彎型U，常規的彎曲角度有10°、20°、30°，在型號后面加入方向及角度代碼，如：VMWT-A20U表示四寸吸筆頭前端向上彎曲20度，VMWT-D10D 12寸彎頭吸筆頭10度下彎用于從凹槽或單片盒子里面吸取轉移、VMWT-D10U上彎吸筆頭用于從wafer架子底層接觸晶圓背面吸取。另可訂購“L”左彎、“R”右彎如VMWT-B20L，或者特殊定制款。

2、加長型——VMWT-B/C/D即6寸、8寸、12寸筆頭可加長連接桿長度，由標準長78.74mm擴展到200mm，對應型號分別為VMWT-B-EX200、VMWT-C-EX200、VMWT-D-EX200 12寸加長桿型用于伸進腔體吸取。

Press-Fit Molded PEEK吸筆頭規格說明書http://www.jwjzzs.com/download/201812/Virtual_PEEK_VMWT-ABCD.pdf

Virtual晶圓吸筆頭選型文檔http://www.jwjzzs.com/download/201812/Virtual_Wafer_Tips_VMWT.pdf

更新：由于失敗率太高，原廠12寸彎頭只接10度彎曲訂單，其余正常接單4/6/8寸彎頭常用30度下彎，訂貨請請來電咨詢

■ 高溫涂層吸筆頭，耐高溫250℃，筆頭為鋁制陽極氧化材質、厚度3.3mm，不銹鋼連接桿長度76.20mm

VWT-100075-PF 4寸耐高溫吸筆頭：長寬尺寸(1.05“ x 0.75") 26.67mm x 19.05mm，適用4” (100mm) wafers

VWT-170110-PF 6寸耐高溫吸筆頭：長寬尺寸(1.70“ x 1.10") 43.18mm x 27.94mm，用于6” (150mm) wafers

VWT-250125-PF 8寸耐高溫吸筆頭，長寬尺寸(2.50“ x 1.25") 63.50mm x 31.75mm，吸取8” (200mm) wafers

與PEEK材質一樣支持特殊擴展的彎曲角度、加長連接桿長度

美國Vitual真空晶圓吸筆型號常用款

1、便攜式可移動電池驅動

VPWE7300AR-MW8八寸真空吸筆，配VMWT-C 8寸筆頭，可現場更換的充電電池，帶電量及安全真空度提示燈

VPW6300-VWT5R-220晶圓吸筆，配VWT-5R-AR圓形吸筆頭，12英寸wafers拾取專用，帶安全真空度操作提示燈

VPW6300AR-MW8晶圓真空吸筆，配8寸PEEK吸筆頭VMWT-C，內置電池帶電量提示和操作指示燈

PV4000A-MW4電池式吸筆，配4寸吸盤，一次性9V電池供電，便攜式操作，低成本，可選更換4~12寸頭

PV4300-MW8電池式晶圓吸筆，帶八英寸筆頭，安全真空度操作提示燈，9V電池供電，性價比高

V3200-CLN-MW6六寸晶圓吸筆，內置9V電池微型真空發生器，口袋型設計，潔凈室標準

2、臺式電動插電型

WV-9000-MW8-220插電式經濟型版本，可更換4"、6"、8寸、12英寸晶圓吸筆頭

WVE-9000-MW8八寸晶圓吸筆，條形真空度顯示，確保安全操作安全可靠

AV-5000-MW6可調式真空吸筆，ADJUST-A-VAC® Elite旋鈕調整吸力主機，保護銦化鎵、氮化鎵等脆弱易碎晶圓
