Virtual VSPT3020-SD真空吸筆頭包含吸針和聚甲醛樹脂吸嘴，外徑0.76mmx 內徑0.51mm，米白色，ESD防靜電，用于0.5mm微型芯片吸取轉移，可防止元件機械性損傷，耐溫100℃，需連接電動吸筆機或廠務氣源使用。
Delrin聚甲醛樹脂吸頭，米白色，ESD防靜電，可防止元件機械性損傷，耐溫100℃
Acetal縮醛吸頭，黑色，非ESD安全，工作溫度100℃
Torlon聚酰亞胺吸耐高溫吸頭，橄欖色，非ESD安全，耐溫達232℃
Brass鍍金黃銅吸針，金屬吸筆頭，耐高溫260℃，金黃色
每種材質均可選Straight直型頭、Bent彎頭吸針，直徑極細0.076~1.2mm，如VSPT3020-SD吸筆頭為直型0.5mm
VSPT微型吸筆頭一般與電動真空吸筆配套使用，如TV-1000、V8100A可調真空吸筆

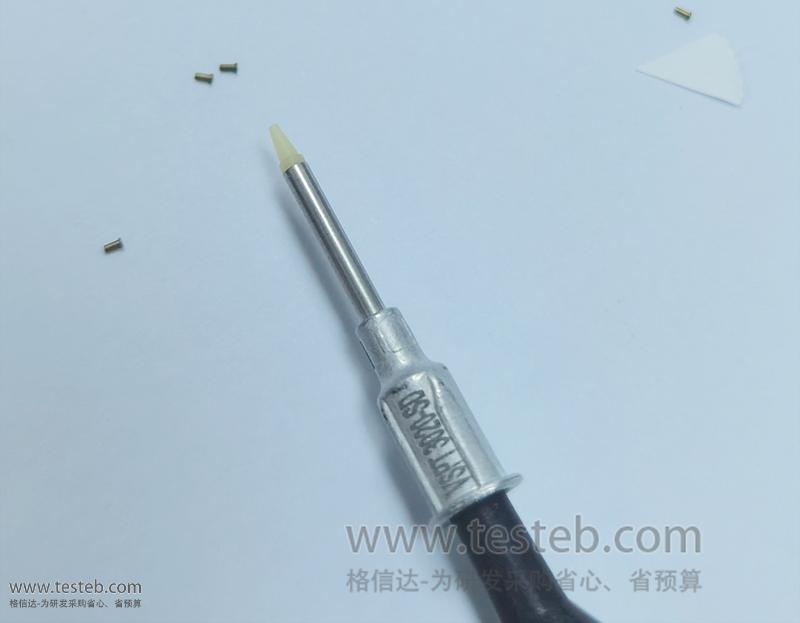

用于硅晶片切割之后吸取移動晶粒、精密芯片元件的移動等，安全高效

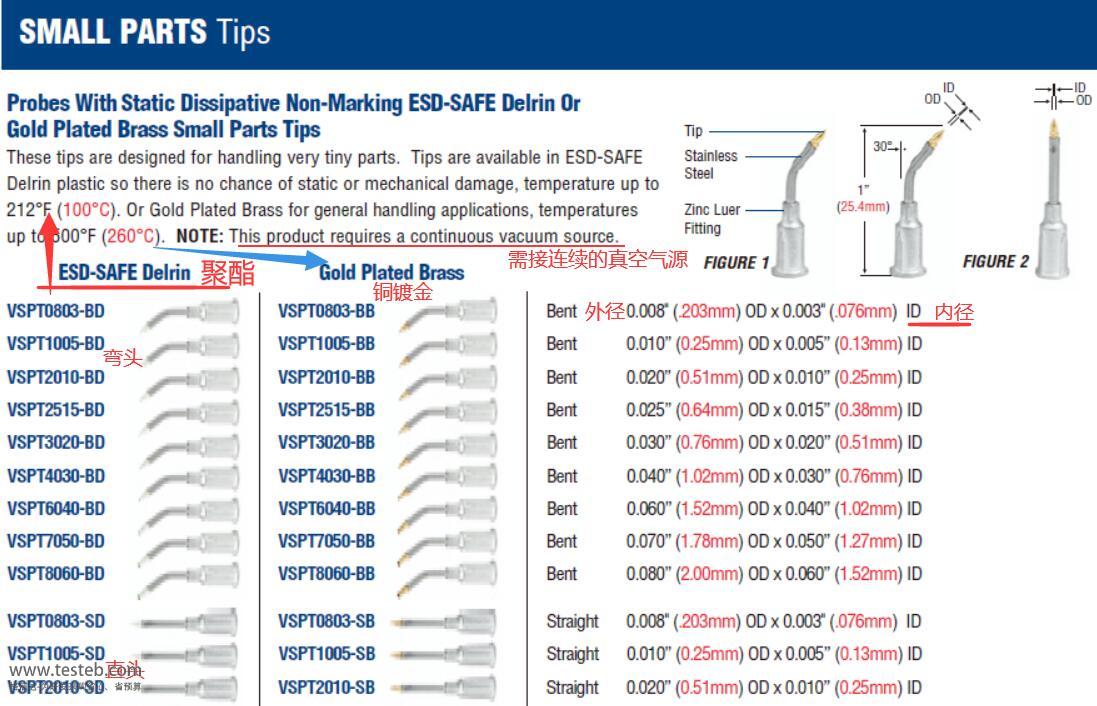

賽浦斯virtual微芯片吸筆頭規格說明書http://www.jwjzzs.com/download/201710/Virtual_VSPT_tips.pdf
VSPT微型吸筆頭規格尺寸http://www.jwjzzs.com/download/201710/Virtual_VSPT_Small-Parts-Tips.pdf

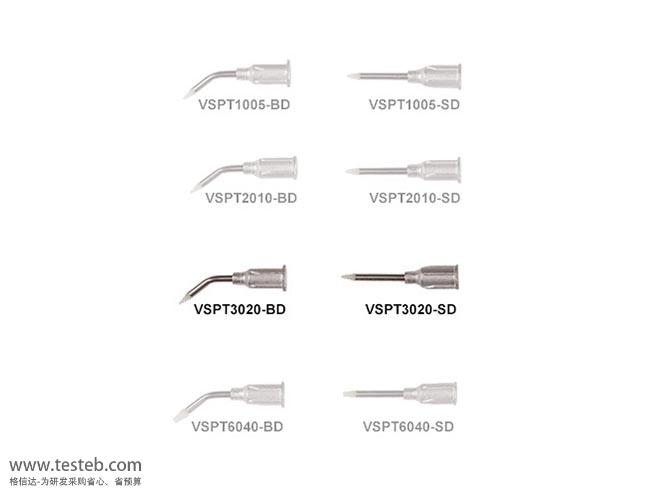

| 型號 | 規格尺寸OD外經 x ID內徑 | 材質 |
|
VSPT0803-BD微型彎頭 VSPT0803-SD微型直頭 |
0.008” (0.203mm) x 0.003” (0.076mm) | Delrin聚甲醛樹脂，防靜電，耐溫100℃ |
|
VSPT0803-BA彎頭 VSPT0803-SA直頭 |
0.008” (0.203mm) x 0.003” (0.076mm) | Acetal縮醛樹脂，非防靜電，耐溫100℃ |
|

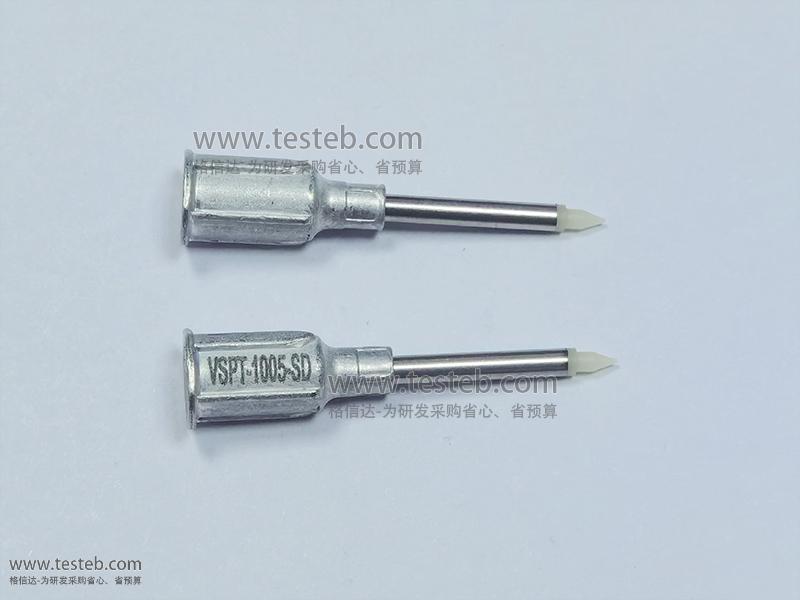

VSPT1005-BD真空吸筆頭 VSPT1005-SD直型吸頭 |
0.010” (0.25mm) x 0.005” (0.13mm) | Delrin聚甲醛樹脂，ESD防靜電 |
|
VSPT2010-BD真空吸嘴 VSPT2010-SD直咀吸筆頭 |
0.020” (0.51mm) x 0.010” (0.25mm) | Delrin聚甲醛樹脂，ESD防靜電 |
|
VSPT2515-BD VSPT2515-SD |
0.025” (0.64mm) x 0.015” (0.38mm) | 同上 |
|

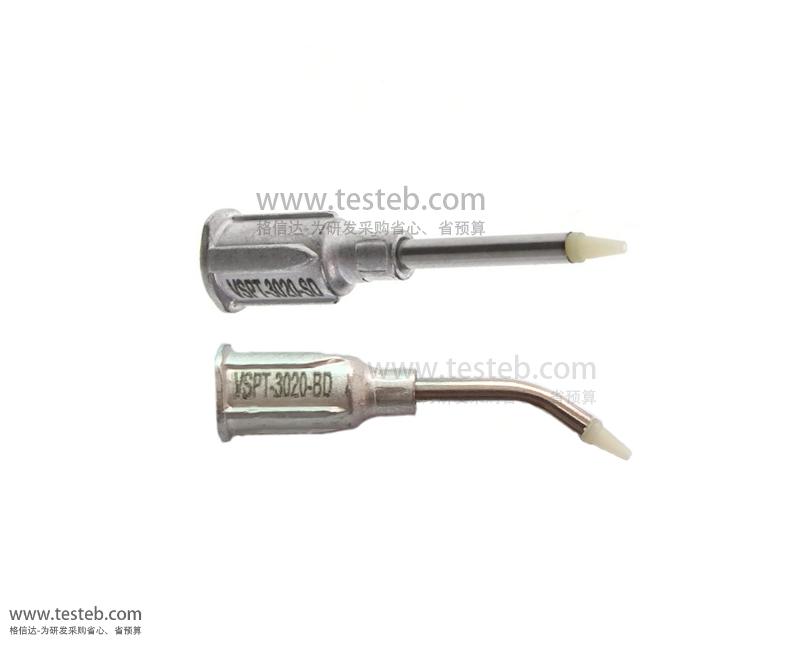

VSPT3020-BD微型吸筆頭 VSPT3020-SD直型吸筆頭 |
0.030” (0.76mm) x 0.020” (0.51mm) | 同上 |
|
VSPT4030-BD VSPT4030-SD |
0.040” (1.02mm) x 0.030” (0.76mm) | 同上 |
|
VSPT6040-BD真空吸筆頭 VSPT6040-SD吸筆頭1mm |
0.060” (1.52mm) x 0.040” (1.02mm) | 同上 |
|
VSPT7050-BD VSPT7050-SD直型吸針 |
0.070” (1.78mm) x 0.050” (1.27mm) | 同上 |
|
VSPT8060-BD VSPT8060-SD直型吸嘴 |
0.080” (2.00mm) x 0.060” (1.52mm) | Delrin聚甲醛樹脂，ESD防靜電 |
|
VSPT1005-BA VSPT1005-SA |
0.010” (0.25mm) x 0.005” (0.13mm) | Acetal縮醛樹脂，非ESD，耐溫100℃ |
|
VSPT2010-BA VSPT2010-SA |
0.020” (0.51mm) x 0.010” (0.25mm) | 同上 |
|
VSPT2515-BA VSPT2515-SA |
0.025” (0.64mm) x 0.015” (0.38mm) | 同上 |
|
VSPT3020-BA晶圓吸筆頭 VSPT3020-SA |
0.030” (0.76mm) x 0.020” (0.51mm) | 同上 |
|
VSPT4030-BA VSPT4030-SA |
0.040” (1.02mm) x 0.030” (0.76mm) | 同上 |
|
VSPT6040-BA VSPT6040-SA |
0.060” (1.52mm) x 0.040” (1.02mm) | 同上 |
|
VSPT7050-BA VSPT7050-SA |
0.070” (1.78mm) x 0.050” (1.27mm) | 同上 |
|
VSPT8060-BA VSPT8060-SA |
0.080” (2.00mm) x 0.060” (1.52mm) | Acetal縮醛樹脂 |
|
VSPT1005-BT VSPT1005-ST |
0.010” (0.25mm) x 0.005” (0.13mm) | High-Temp Torlon聚酰亞胺，耐高溫232℃ |
|
VSPT2010-BT VSPT2010-ST |
0.020” (0.51mm) x 0.010” (0.25mm) | 同上 |
|
VSPT2515-BT VSPT2515-ST |
0.025” (0.64mm) x 0.015” (0.38mm) | 同上 |
|
VSPT3020-BT高溫吸筆頭 VSPT3020-ST |
0.030” (0.76mm) x 0.020” (0.51mm) | 同上 |
|
VSPT4030-BT VSPT4030-ST …… …… |
0.040” (1.02mm) x 0.030” (0.76mm) | High-Temp Torlon高溫聚酰亞胺 |
|
VSPT1005-BB VSPT1005-SB |
0.010” (0.25mm) x 0.005” (0.13mm) | Brass黃銅，耐高溫260℃ |
|
VSPT2010-BB VSPT2010-SB |
0.020” (0.51mm) x 0.010” (0.25mm) | Brass黃銅 |
|
VSPT2515-BB VSPT2515-SB |
0.025” (0.64mm) x 0.015” (0.38mm) | Brass黃銅 |
|
VSPT3020-BB黃銅吸筆頭 VSPT3020-SB |
0.030” (0.76mm) x 0.020” (0.51mm) | Brass黃銅，耐高溫260℃ |
|
VSPT4030-BB VSPT4030-SB …… …… |
0.040” (1.02mm) x 0.030” (0.76mm) | Brass黃銅 |
美國VIRTUAL晶圓吸筆頭套組
■ ESD防靜電，Delrin聚甲醛樹脂材質
VSPT-KIT-8-BD套組：8個彎頭吸筆頭，含VTH-8支架
VSPT-KIT-8-SD套組：8個直頭吸筆頭，含VTH-8支架
VSPT-KIT-16-D套組：8個直頭和8個彎頭，含VTH-16支架
VSPT1005-BD Bent, 0.010" (0.25mm) OD x 0.005" (0.13mm) ID
VSPT2010-BD Bent, 0.020" (0.51mm) OD x 0.015" (0.25mm) ID
VSPT2515-BD Bent, 0.025" (0.64mm) OD x 0.020" (0.38mm) ID
VSPT3020-BD Bent, 0.030" (0.76mm) OD x 0.020" (0.51mm) ID
VSPT4030-BD Bent, 0.040" (1.02mm) OD x 0.030" (0.76mm) ID
VSPT6040-BD Bent, 0.060" (1.52mm) OD x 0.040" (1.02mm) ID
VSPT7050-BD Bent, 0.070" (1.78mm) OD x 0.050" (1.27mm) ID
VSPT8060-BD Bent彎頭, 0.080" (2.00mm) OD x 0.060" (1.52mm) ID
VSPT1005-SD Straight直頭, 0.010" (0.25mm) OD x 0.005" (0.13mm) ID
VSPT2010-SD Straight, 0.020" (0.51mm) OD x 0.015" (0.25mm) ID
VSPT2515-SD Straight, 0.025" (0.64mm) OD x 0.020" (0.38mm) ID
VSPT3020-SD Straight, 0.030" (0.76mm) OD x 0.020" (0.51mm) ID
VSPT4030-SD Straight, 0.040" (1.02mm) OD x 0.030" (0.76mm) ID
VSPT6040-SD Straight, 0.060" (1.52mm) OD x 0.040" (1.02mm) ID
VSPT7050-SD Straight, 0.070" (1.78mm) OD x 0.050" (1.27mm) ID
VSPT8060-SD Straight, 0.080" (2.00mm) OD x 0.060" (1.52mm) ID
■ 耐高溫260℃，Brass黃銅
VSPT-KIT-8-BB套裝，8個吸筆頭，彎頭，含VTH-8支架
VSPT-KIT-8-SB套裝，8個吸筆頭，彎頭，含VTH-8支架
VSPT-KIT-16-B套裝，16個吸筆頭，直頭和彎頭，含VTH-16支架
