美國VIRTUAL VSPT4030-BD真空吸筆頭0.76mm微芯片die裸片晶粒吸取

Virtual VSPT4030-BD真空吸筆頭具有超精細0.76mm內徑塑料尖頭，尖部材質米白色聚甲醛樹脂具有ESD防靜電安全性能，可耐高達100℃溫度，須通過氣管連接線真空氣源或電動泵并套在筆桿上，用于處理微小元件、die裸片晶粒吸取及挑選芯片細小等物體。

吸筆頭與吸盤配件品牌：美國Virtual

聯系電話：18823303057
QQ在線客服

2104028976，2113429302 Vincent
農先生請撥打電話，或在線聯系我們，告訴我們你要什么
您將會得到省事省心的產品選型、價格報價服務！

pdf規格說明書[暫缺]

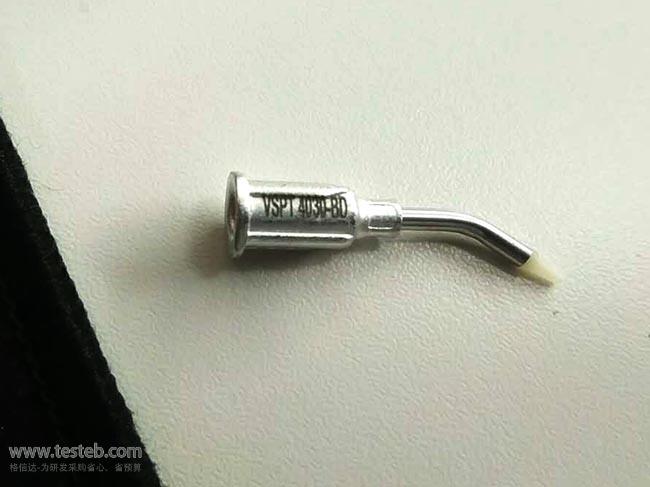

VSPT4030-BD圖片

美國Virtual VSPT4030-BD 吸筆頭與吸盤配件規格參數與圖片

美國Virtual是真空搬運解決方案專業供應商，其真空工具被潔凈室工作人員、半導體制造商、電子組裝、大學和世界各地的科學家廣泛使用。Virtual能夠根據客戶的需求，開發創新的手動真空處理工具，提供定制的解決方案。同時它還為其它知名工具品牌提供代工、定制真空吸筆工具。

Virtual提供VSPT系列精細真空吸筆頭，吸咀直徑小至0.1mm~1mm，用于die裸片芯片、晶粒及細小元件、裸芯片拾取轉移。VSPT4030-BD真空吸筆頭材質為防靜電聚甲醛樹脂，精細彎頭內徑僅為0.76mm，耐溫100℃，可防止元件機械性損傷，非常適合精密操作。

美國VIRTUAL VSPT系列非常微小尖頭吸筆頭特點

型號前綴	VSPT1005-	VSPT2010-	VSPT2515-	VSPT3020-
OD外徑 * ID內徑	0.010”x 0.005”/ 0.25mm*0.13mm	0.020”x 0.010”/ 0.51mm*0.25mm	0.025”x 0.015”/ 0.64mm*0.38mm	0.030”x 0.020”/ 0.76mm*0.51mm
	VSPT4030-	VSPT6040-	VSPT7050-	VSPT8060-
	0.040”x 0.030”/ 1.02mm*0.76mm	0.060”x 0.040”/ 1.52mm*1.02mm	0.070”x 0.050”/ 1.78mm*1.27mm	0.080”x 0.060”/ 2.00mm*1.52mm

注：后綴兩個字母代碼組合，B-彎頭、S-直頭；D-Delrin防靜電聚甲醛樹脂、B-Brass鍍金黃銅材質，示例VSPT4030-BD

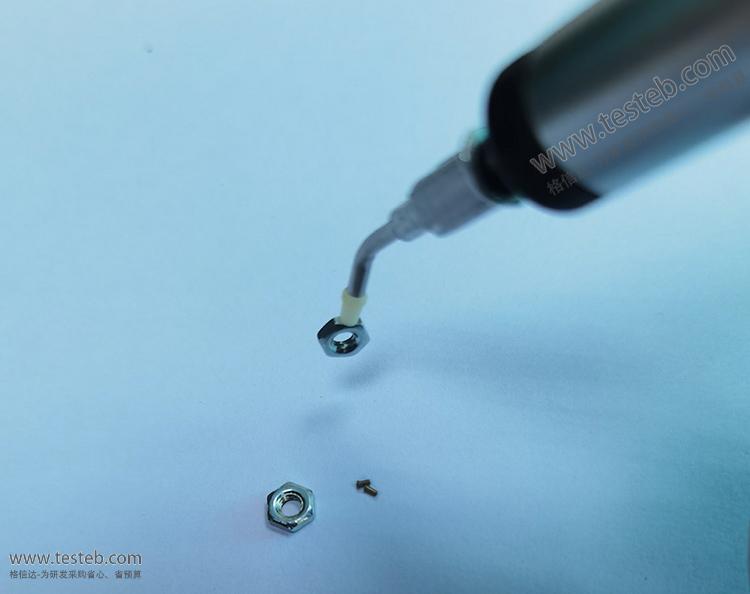

須通過氣管連接真空氣源或電動泵并套接筆桿使用，用于處理微小元件、硅晶粒等物體

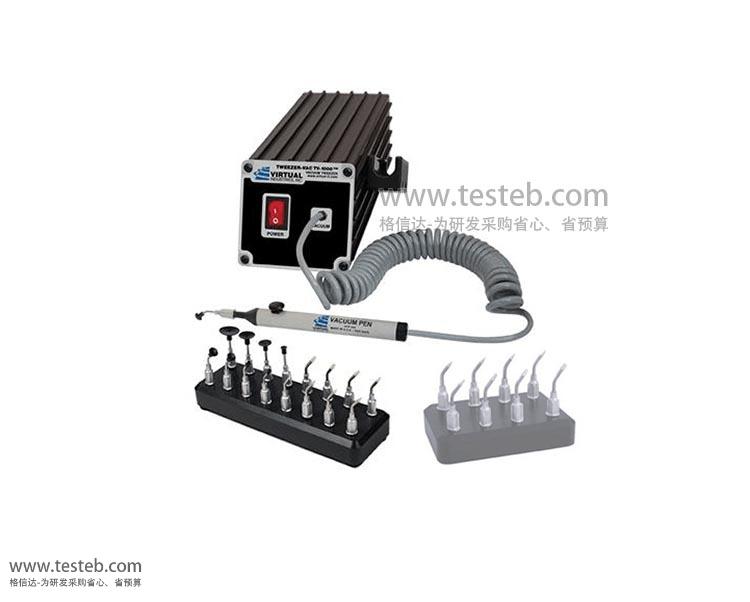

常見配套電動吸筆機如：TV1000-220、TV1500-ELITE-220潔凈室真空吸筆、國產500g大吸力可調電動真空泵

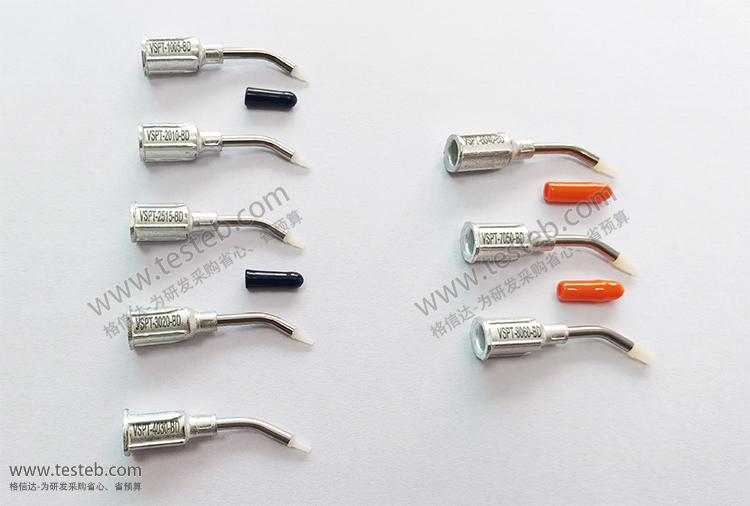

威士Virtual微型吸筆頭常見型號組合

VSPT1005-BD超細型彎頭Bent, 0.010" (0.25mm) OD x 0.005" (0.13mm) ID，ESD防靜電聚甲醛樹脂材質

VSPT2010-BD Bent, 0.020" (0.51mm) OD x 0.015" (0.25mm) ID

VSPT2515-BD Bent, 0.025" (0.64mm) OD x 0.020" (0.38mm) ID

VSPT3020-BD Bent, 0.030" (0.76mm) OD x 0.020" (0.51mm) ID

VSPT4030-BD Bent, 0.040" (1.02mm) OD x 0.030" (0.76mm) ID

VSPT6040-BD Bent, 0.060" (1.52mm) OD x 0.040" (1.02mm) ID

VSPT7050-BD Bent, 0.070" (1.78mm) OD x 0.050" (1.27mm) ID

VSPT8060-BD Bent彎頭, 0.080" (2.00mm) OD x 0.060" (1.52mm) ID

VSPT1005-SD Straight直頭, 0.010" (0.25mm) OD x 0.005" (0.13mm) ID，ESD防靜電聚甲醛樹脂材質

VSPT2010-SD Straight, 0.020" (0.51mm) OD x 0.015" (0.25mm) ID

VSPT2515-SD Straight, 0.025" (0.64mm) OD x 0.020" (0.38mm) ID

VSPT3020-SD Straight, 0.030" (0.76mm) OD x 0.020" (0.51mm) ID

VSPT4030-SD Straight, 0.040" (1.02mm) OD x 0.030" (0.76mm) ID

VSPT6040-SD Straight, 0.060" (1.52mm) OD x 0.040" (1.02mm) ID

VSPT7050-SD Straight, 0.070" (1.78mm) OD x 0.050" (1.27mm) ID

VSPT8060-SD Straight直咀吸頭, 0.080" (2.00mm) OD x 0.060" (1.52mm) ID

VSPT-KIT-8-BD套組：8個彎頭吸筆頭，ESD防靜電聚甲醛樹脂材質，含VTH-8支架

VSPT-KIT-8-SD套組：8個直頭吸筆頭，ESD防靜電聚甲醛樹脂材質，含VTH-8支架

VSPT-KIT-16-D套組：8個直頭和8個彎頭，ESD防靜電聚甲醛樹脂材質，含VTH-16支架

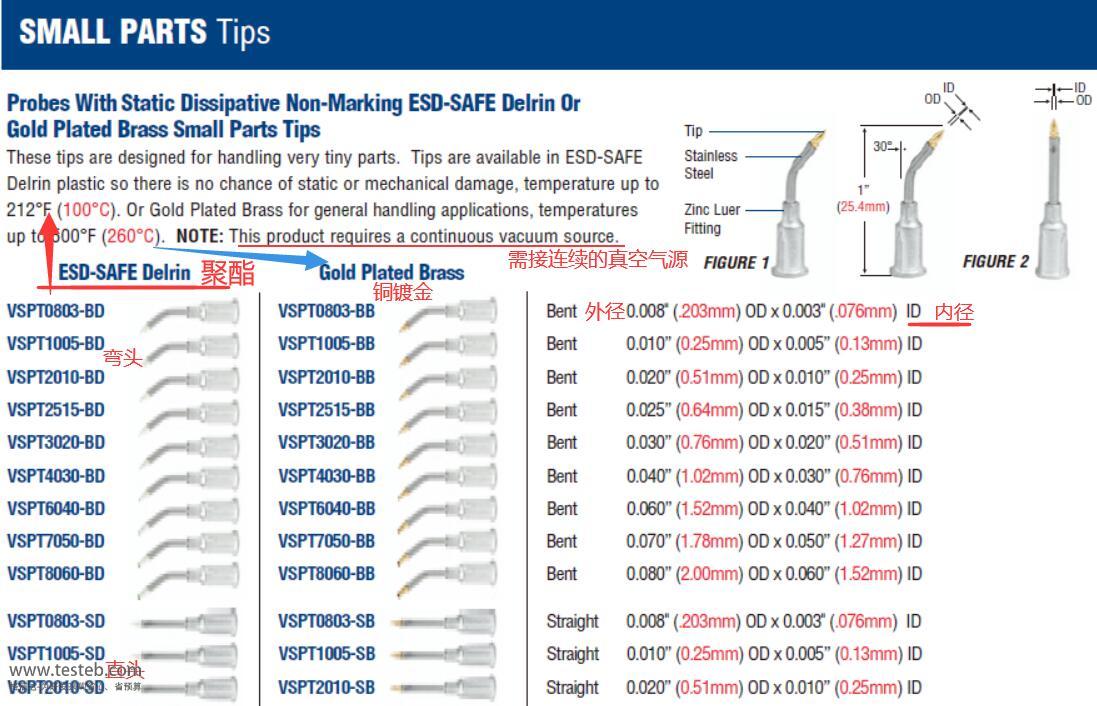

Virtual VSPT微小真空吸筆頭型號規格

型號	規格尺寸OD外經 x ID內徑	材質
VSPT0803-BD超精細吸頭 VSPT0803-SD微型直頭	0.008” (0.203mm) x 0.003” (0.076mm)	Delrin聚甲醛樹脂，防靜電，耐溫100℃
VSPT1005-BD真空吸筆頭 VSPT1005-SD直型吸頭	0.010” (0.25mm) x 0.005” (0.13mm)	Delrin聚甲醛樹脂，ESD防靜電，耐溫100℃
VSPT2010-BD微晶吸頭 VSPT2010-SD直咀吸筆頭	0.020” (0.51mm) x 0.010” (0.25mm)	同上，白色
VSPT2515-BD微小吸筆頭 VSPT2515-SD	0.025” (0.64mm) x 0.015” (0.38mm)	同上
VSPT3020-BD彎頭吸筆頭 VSPT3020-SD直型吸筆頭	0.030” (0.76mm) x 0.020” (0.51mm)	同上
VSPT4030-BD芯片吸筆頭 VSPT4030-SD	0.040” (1.02mm) x 0.030” (0.76mm)	同上
VSPT6040-BD真空吸筆頭 VSPT6040-SD吸筆頭1mm	0.060” (1.52mm) x 0.040” (1.02mm)	同上
VSPT7050-BD VSPT7050-SD直型吸針	0.070” (1.78mm) x 0.050” (1.27mm)	同上
VSPT8060-BD VSPT8060-SD直型吸嘴	0.080” (2.00mm) x 0.060” (1.52mm)	Delrin聚甲醛樹脂，ESD防靜電
VSPT1005-BB耐高溫硬質吸頭 VSPT1005-SB	0.010” (0.25mm) x 0.005” (0.13mm)	Brass黃銅，耐高溫260℃
VSPT2010-BB VSPT2010-SB	0.020” (0.51mm) x 0.010” (0.25mm)	Brass黃銅吸針
VSPT2515-BB VSPT2515-SB	0.025” (0.64mm) x 0.015” (0.38mm)	同上，金黃色
VSPT3020-BB彎咀 VSPT3020-SB直咀	0.030” (0.76mm) x 0.020” (0.51mm)	同上
VSPT4030-BB彎頭 VSPT4030-SB直頭	0.040” (1.02mm) x 0.030” (0.76mm)	同上
VSPT6040-BB VSPT6040-SB	0.060” (1.52mm) x 0.040” (1.02mm)	同上
VSPT7050-BB VSPT7050-SB	0.070” (1.78mm) x 0.050” (1.27mm)	同上
VSPT8060-BB VSPT8060-SB	0.080” (2.00mm) x 0.060” (1.52mm)	同上
