美國Virtual VV-PEN-KIT-PB真空吸筆及氣管吸筆頭套件

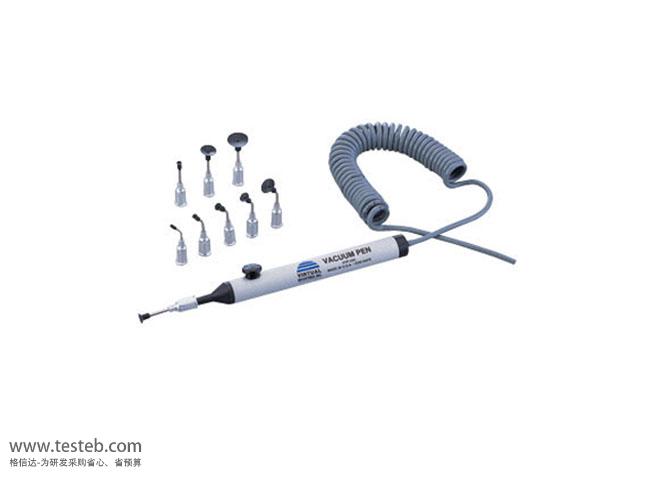

美國VIRTUAL IN-HOUSE Vacuum Kits按鈕式真空吸筆套件VV-PEN-KIT-PB包含吸筆桿手柄及無痕防靜電吸盤、連接氣管。該套件需與連續的真空氣源一起使用，可直接連接TWEEZER-VAC TV-1000電動真空吸筆機，或者通過適配轉接口頭連接內部真空系統。使用時將真空氣管與筆桿連接，再將吸筆頭套接在筆桿前端，通過按壓手柄上的按鈕控制吸附與釋放，吸力大小取決于氣源的真空度和吸筆頭吸盤直徑尺寸。VVP-200吸筆桿可套接各種型號尺寸吸筆頭，可選0.1mm至1mm、2mm~12mm規格，從硅晶粒、微晶芯片、IC元件到玻璃片、蓋板的吸取轉移均可適用。

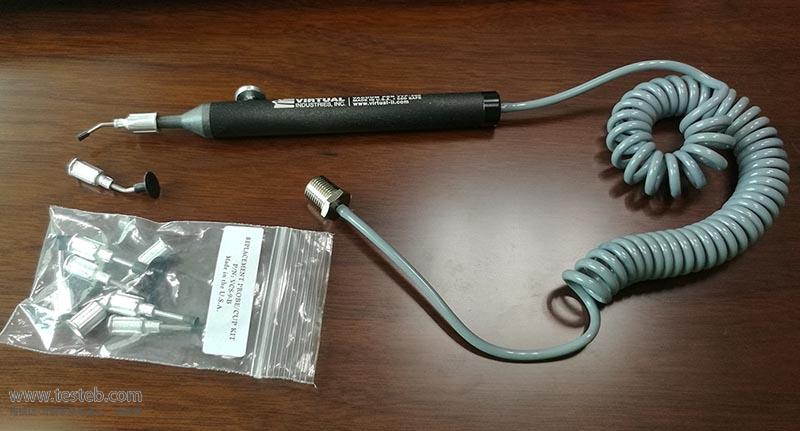

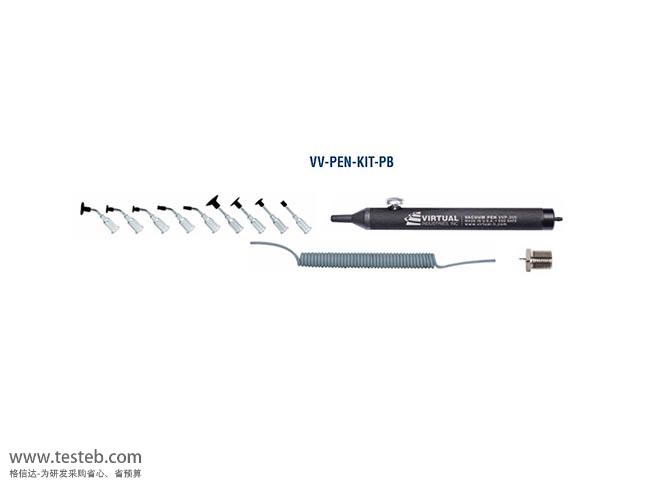

Virtual VV-PEN-KIT-PB套件內容清單

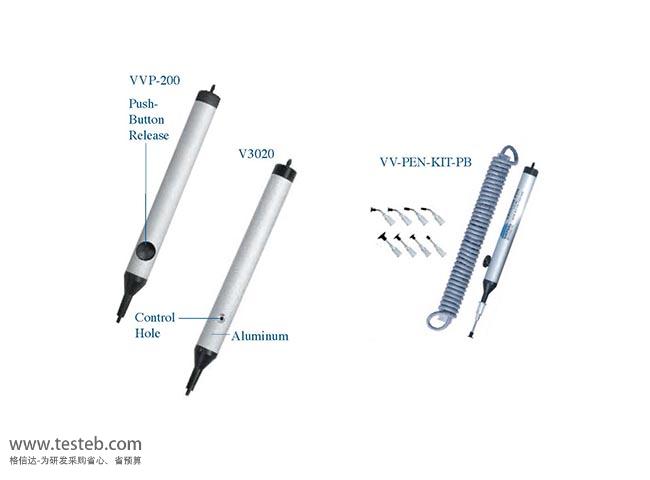

VVP-200-1/16手柄，按鈕式真空拾取吸筆桿

VCS-9-B 9支常規吸筆頭，Buna-N防靜電無痕吸盤，型號尺寸如下
彎頭V8903-D-B 2.38mm、V8903-S-B 3.18mm、V8903-P-B 4.76mm、V8903-M-B 6.35mm、V8903-L-B 9.53mm
直頭V8903-S-S 3.18mm、V8903-M-S 6.35mm、V8903-L-S 9.53mm、V8903-H-S 12.70mm

VCH-1/16-5氣管，5英尺1.5米長卷繞式真空軟管

V3015-1/8NPT轉接頭適配器，1/8寸（(3.18mm）轉1/16寸（1.59mm）接頭，螺紋接口

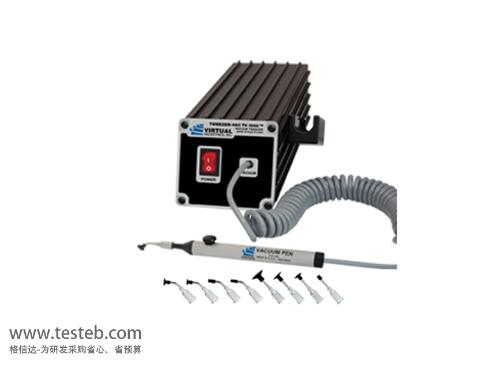

注：此套件需要連接Virtual TV-1000電動真空吸筆，或者接入真空氣源系統（需要選擇合適的轉接頭）

規格說明書http://www.jwjzzs.com/download/201808/Virtual_VV-PEN-KIT-PB.pdf

其它可選搭配附件

真空氣管

VCH-1/16-4氣管：內徑1/16” (1.59mm) 、長度4英尺1.2米、卷繞式

VCH-1/16-6：1/16” (1.59mm)、6 ft六英尺1.8米、coiled繞管

VCH-1/16-8：1/16” (1.59mm)、8 ft即2.4米、 可伸縮繞線式

VSH-1/16-4直型氣管：1/16” (1.59mm)、1/8” (3.18mm)、4 ft、straight直管

VSH-1/16-6長6英尺、VSH-1/16-8長8英尺

轉接頭及連接頭

V3018-1/8NPT：1/8” (3.18mm) ID hose，螺紋口1/8轉1/8寸適配器

V3015-1/8NPT：1/16” (1.59mm) ID hose，螺紋口1/8轉1/16寸適配器

VADAPT-1/8-3/16轉接頭：Between 1/8” (3.18mm) and 3/16” (4.76mm) ID hose，連接頭

VADAPT-1/16-1/8轉接頭：Between 1/16” (1.59mm) and 1/8” (3.18mm) ID hose，連接兩根管子

帶過濾網連接頭VF-1616：入口1/16” (1.59mm) –出口1/16” (1.59mm)、VF-1818：1/8” –1/8” (3.18mm)

VF-1816：Inlet connection 1/16” (1.59mm) – Outlet connection 1/8” (3.18mm) ID hose

VF-1618：Inlet connection 1/8” (3.18mm) – Outlet connection 1/16” (1.59mm) ID hose

防靜電微型吸筆頭

VSPT1005-BD Bent彎頭,  0.010" (0.25mm) OD  x  0.005" (0.13mm) ID

VSPT2010-BD細小吸針  Bent,  0.020" (0.51mm) OD  x  0.015" (0.25mm) ID

VSPT2515-BD  Bent,  0.025" (0.64mm) OD  x  0.020" (0.38mm) ID

VSPT3020-BD真空吸筆頭  Bent,  0.030" (0.76mm) OD  x  0.020" (0.51mm) ID

VSPT4030-BD芯片吸頭  Bent,  0.040" (1.02mm) OD  x  0.030" (0.76mm) ID

VSPT6040-BD (1.02mm) ID、VSPT7050-BD (1.27mm) ID、VSPT8060-BD  (1.52mm) ID
