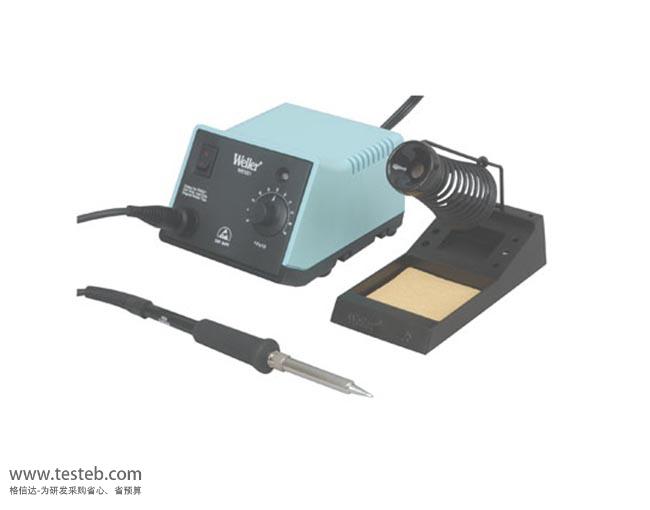

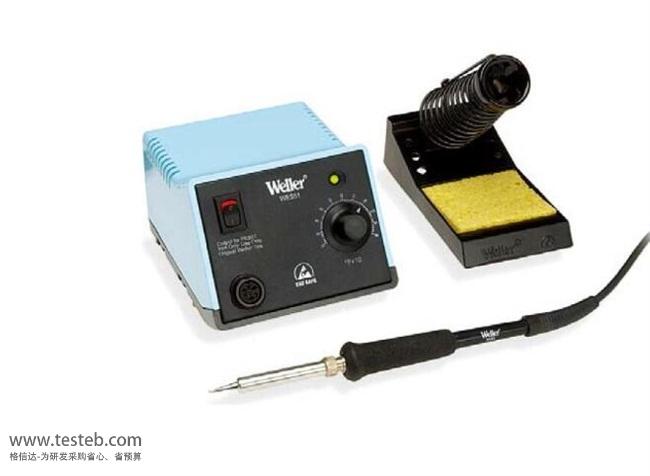

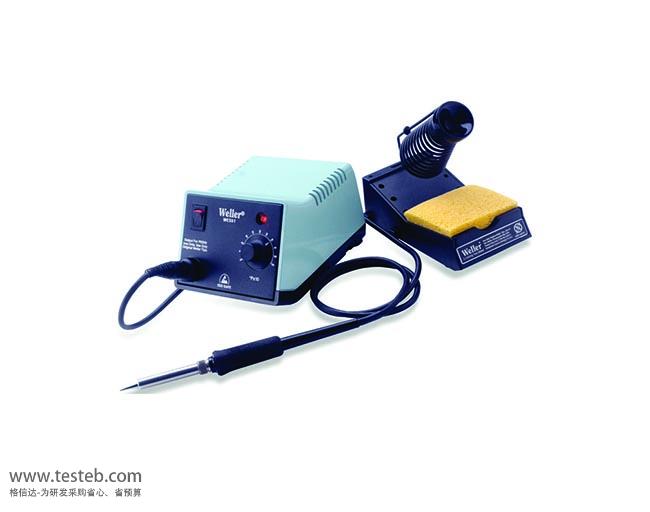

[停產]美國威樂Weller WES51焊臺WES51DUK電烙鐵450℃控溫

Weller威樂WES51焊臺防靜電設計，主機功率60W，數字電子控制系統為各種焊接作業提供了優良的控制性能，采用微處理器控制，操作簡單方便，適用于工業制造以及返工和維修部門。Weller WES51焊臺可通過旋鈕調節控制焊咀溫度，烙鐵頭控溫范圍177~454℃，可通過PW50插卡鎖定烙鐵頭溫度，保證焊接工藝。



Weller WES51焊臺性能特點

發熱芯與溫度傳感器的創新組合，提高升溫及回溫速度

無線鎖溫，插卡鎖定烙鐵頭溫度/鎖定面板操作，保證焊接工藝

ESD防靜電設計，99分鐘自動關機，節約使用成本

符合人體學的焊筆PES51，操作舒適

使用ET系列烙鐵頭，根據烙鐵頭形狀，可以校準溫度



美國Weller WES 51焊臺規格參數

焊臺	WES51，主機功率60W
工作電壓	230V，頻率50/60Hz
焊筆	PES51 50W電烙鐵手柄，線纜長1.22M，含ET T烙鐵頭
溫度范圍	177℃~454℃，溫度準確性±2℃（120V版本 350°F to 850°F）
空載溫漂	±6℃
焊嘴接地電阻	≤2Ω
焊咀漏電壓	≤2mV
支架烙鐵咀	使用PH50焊筆座，ET系列烙鐵頭

威樂WES 51焊臺規格說明書http://www.jwjzzs.com/download/201808/Weller_WES51.pdf

wes51模擬焊臺用戶說明書英文版http://www.jwjzzs.com/download/201808/Weller_WES51_Manual.pdf



WES 51焊臺烙鐵頭溫度鎖定操作

1、將溫度控制旋鈕調整到所需的烙鐵頭溫度。

2、將鎖定卡插入到前面板上的ESD符號，直到LED開始緩慢閃爍紅色。在2.5秒內取出鎖定卡，溫度設定將被鎖定。此時指示器為紅色，并且轉動溫度調節旋鈕對烙鐵頭溫度沒有影響。

3、解除鎖定時，通過將鎖定卡插入到ESD符號來反轉鎖定，直到LED慢慢閃爍（紅色）。在2.5秒內拆下鎖定筆，溫度設定旋鈕將正常工作，指示燈LED將是“綠色”。

注：如果在“鎖定模式”期間已經調整了溫度設置旋鈕，一旦解除鎖定，焊臺將控制到新的設置點。



德國WELLER威樂WES51焊臺訂貨信息

1、不帶溫度顯示屏，旋鈕調整，刻度單位°F華氏度

WES51：WES51 Analog Soldering Station模擬焊臺60W 120V 歐美版：Power Unit, Soldering Pencil, Stand, Sponge

WES51K：WES51 60W焊錫工具，旋鈕控溫，韓國版220V

WES51DUK：WES51焊臺套裝60W，模擬控制，旋鈕調節控溫， 電源230V中國版 ℃刻度

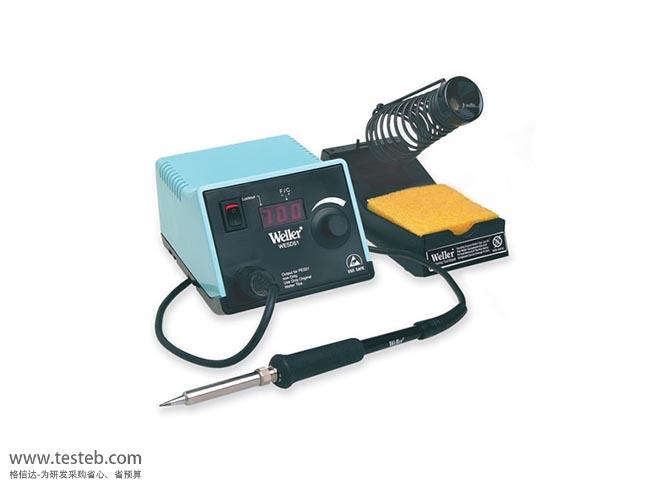

2、帶溫度數字顯示屏，單位°F/℃可切換，無級旋鈕調整

WESD51 Digital Soldering Station數字焊臺：Power Unit, Soldering Pencil, Stand, Sponge

WESD51D Digital Soldering Station數字控制焊臺：Power Unit, Soldering Pencil, Stand, Sponge

WESD51DUK：WESD51數字焊臺焊錫工具 中國版，數字控制調節，230V

電烙鐵配PES51焊筆或LR21 50W大熱量焊筆，使用ET烙鐵頭

ETT圓錐形烙鐵頭，直徑0.4mm，.024" x .036" x .625"

ET S錐形烙鐵頭長尖頭，直徑0.4mm

ET O錐形焊咀長尖頭，直徑0.4mm

ET R鑿狀烙鐵頭 彎頭，1.6 mm，0.7 mm

ET H鑿狀 直頭，0.8 mm，0.4 mm

ET A鑿狀 直頭，1.6 mm，0.7 mm

ET B鑿狀 直頭，2.4 mm，0.8 mm

ET C鑿狀 直頭，3.2 mm，0.8 mm

ET D鑿狀 直頭，4.6 mm，0.8 mm

ET E鑿狀 直頭，5.6 mm，1.2 mm

ET K鑿狀 長直頭，1.2 mm，0.4mm

ET L鑿狀 長直頭，2.0 mm，1.0mm

ET M鑿狀 長直頭，3.2 mm，1.2mm

ET F圓頭 45°傾角，直徑Ø1.2 mm

ET BB圓頭 45°傾角，直徑Ø2.4 mm

ET CC圓頭 45°傾角，直徑Ø3.2 mm

ET P圓形烙鐵頭，直徑0.8mm

ET BS圓頭，直徑2.4mm

ET CS圓頭，直徑3.2mm

ET SMD SMT焊接、拆焊頭，2.5 mm或者3.8 mm

ET GW翼狀烙鐵頭，拖焊操作

0054170399 旋入式烙鐵頭

0052475099 ET測溫頭Ø0.5 mm

0058720781 LT轉接頭，可用于LR21、FE50焊筆





WES 51焊臺產品爆炸圖結構部件

1、SW110：Power Switch

2、WES206：Circuit Board Assembly for WES51

3、TR215：Power Transformer, 120VAC, 60 Hz

4、TR216：Power Transformer, 230VAC, 50/60 Hz

5、PES51：PES51 Soldering Iron Only

6、BA60套筒：Barrel Nut Assembly

7、PES201發熱芯：Heater/Sensor Assembly

8、PES203：Cord/Handle Assembly

PW50：Lockout Pencil

EC254：Spring and Funnel Only for PH50 Iron Stand

PH50：Tool Stand w/Spring and Funnel for PES51 Tool

SMTA：Surface Mount Tip Adapter for PES51 Tool

WA2000：Soldering Tool Analyzer

K111：Temperature Test Kit w/Thermocoupled ETA Tip Type ?K?

WPB1：Weller® Polishing Bar

SF60：Tool Funnel for SMT Tips (PES51 Iron)

TC205：Replacement Sponge (PES51 Iron)
