瑞士Weller-Erem 554E成型鉗色環電阻引腳打K型折U形消除應力弧半徑2mm

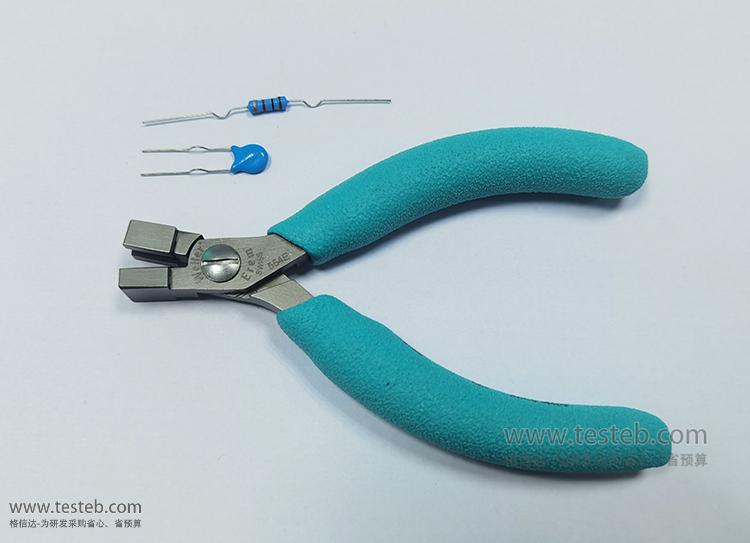

Erem by Weller 554E成型鉗用于二極管引腳直徑0.65mm以內、電容引腳直徑0.7mm以內以及1/2W色環電阻引腳打K腳U形成型，使其安裝焊接到線路板上具有消除應力減震效果，從鉗子側面放入元件引腳壓制操作，不影響視線，成型效果一致，折彎距離元件本體3mm起，弧形半徑R=2mm。

電阻二極管打K成型品牌：瑞士Erem by Weller

聯系電話：18823303057
QQ在線客服

2104028976，2113429302 Vincent
農先生請撥打電話，或在線聯系我們，告訴我們你要什么
您將會得到省事省心的產品選型、價格報價服務！

554E說明書

554E圖片

瑞士Erem by Weller 554E 電阻二極管打K成型規格參數與圖片

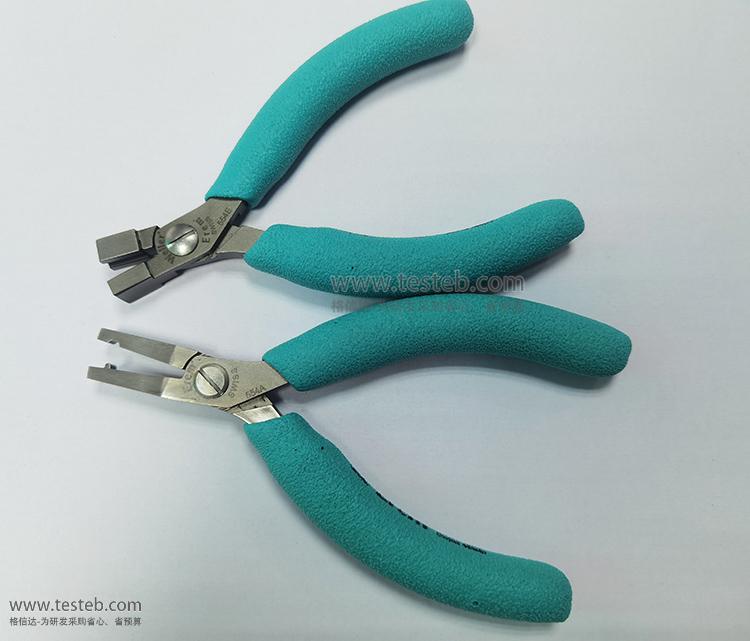

瑞士Erem by Weller 554E和554A成型鉗特點

用于電阻、電感、二極管等無源元件引腳打K型/即U型成型，起到減震消除應力效果

適用元件二極管引腳直徑0.65mm以內、電容引腳直徑0.7mm以內，以及1/2W色環電阻

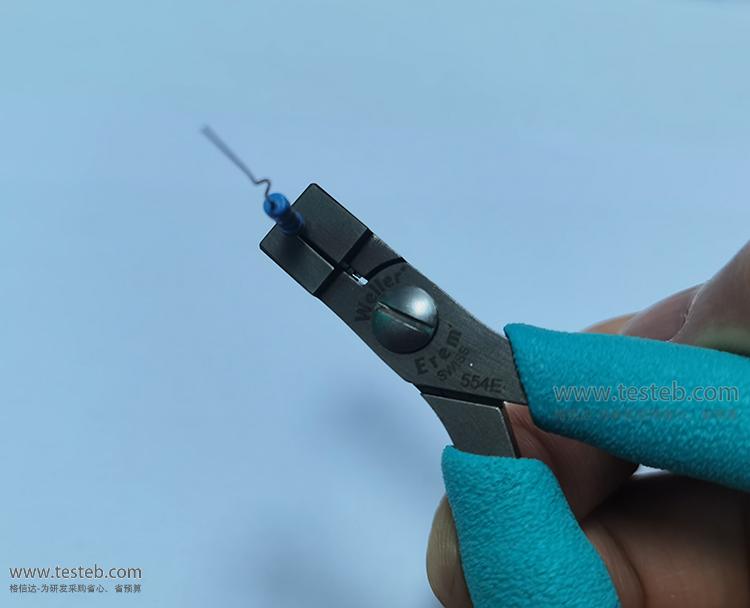

Erem by Weller 554E成型鉗距離距離本體3mm起弧形半徑R=2mm，從側面放入操作，不影響視線

Erem 554A成形鉗從鉗頭前面放入元件引腳，折彎位置距離本體4mm起，弧彎半徑R=1.5mm

采用高等級工具鋼材質，啞光表面，靜電防護手柄

鉗子長度120mm，重量70g

WellerErem成型鉗

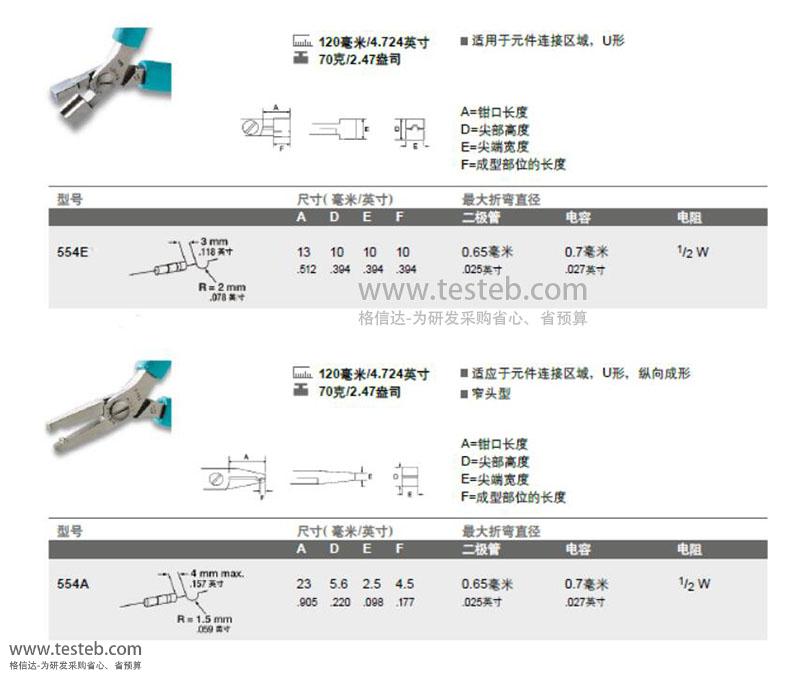

威勒Weller Erem 554E成型鉗規格

適用于色環電阻、二極管元件引腳打K腳U型折彎，消除應力

A 鉗口長度 13mm

D 尖部高度 10mm

E 尖端寬度 10mm

F 成型部位的長度 10mm

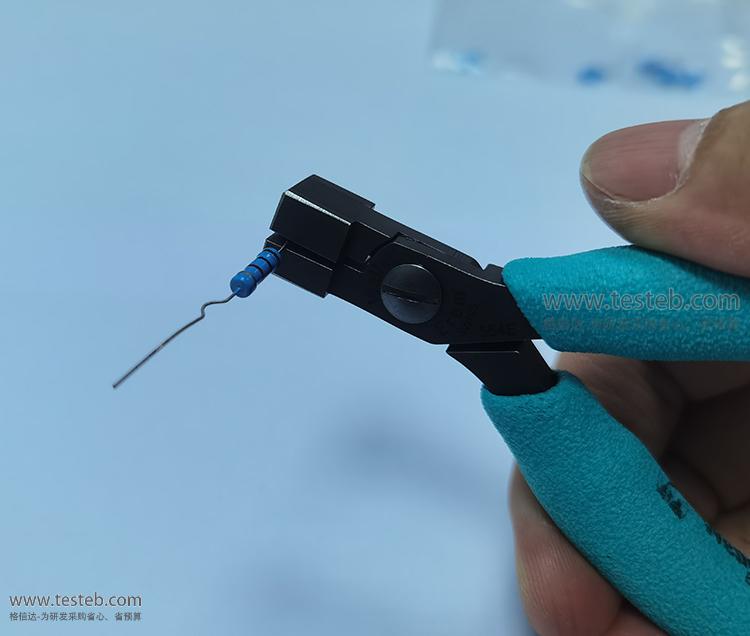

Erem 554E成型鉗折彎效果：距離本體3mm起折彎、弧度直徑2mm

適用線徑二極管0.65mm、電容0.7mm、電阻1/2 W

Erem元件成形鉗規格說明書http://www.jwjzzs.com/download/201610/EREM_554E_554A.pdf

瑞士恩瑞Erem成型鉗系列相關型號

型號	類型	適用元件	成型規格	備注
554E成型鉗	U形打K腳，從側面放入	二極管、電阻、電容	可折彎引腳直徑0.7mm，U型弧半徑R=2mm	無源元件連接區域，U形，側面操作不影響視線，批次統一
554A折彎鉗	U形折彎打K，從前面放入	二極管、電阻、電容	可折引腳直徑0.7mm內，U型弧度半徑R=1.5mm	無源元件連接區域，U形，縱向成形
554TX	U型	二極管、電阻、電容	可折彎最大引腳直徑0.7mm，U型半徑1.2mm	適用于固定組件，在一次操作中即可實現兩個彎頭的成形
50788	U形弧	二極管、電阻、電容	距元件3mm，U型半徑1.5mm,引腳留長最小4mm	適用于按照剪切和彎折兩次操作達到預先確定的長度
50789Z	90度成型鉗	二極管、電阻、電容	距元件2mm，外直角或內直角	適用于不同類型元件的剪切和彎折兩種不同的工藝
500103A成型鉗	90度成型鉗	集成元件、扁平元件TO220	距元件3~12mm，引腳寬度最大15mm	適應于將扁平引腳元件、連接器、功率消耗晶體管、可控硅等有源元件的連接部位彎折成一定角度
500210E	90度折彎	TO系列元件、二極管和機械零件	距元件3.8~15mm，引腳寬度最大11mm	適應于剪切和將TO系列元件、二極管和機械零件彎折的連接部位成合適角度
500104A	90度折角	T0126/T0218、T0220元件等	距元件3.8~15mm，中心引腳比邊緣長2.54mm	適應于彎折TO126、T0218、T0220系列和功率消耗晶體管引腳彎成兩排90?直角
80013C	高精度成型鉗	扁平元件、連接器、晶體管	余留引腳長度2.8mm，最大引腳寬13mm	用于扁平集成電路、四列直引腳器件的高精度成形
809IC成形鉗	DIL針腳成型鉗	DIL引腳剪切和彎折	最大處理寬度25mm	適用于將DIL引腳剪切和彎折到90度，最多可處理20個DIL引腳
505C起拔鉗	插入和拔取	IC和SMD元件	14-16針腳，元件寬度300mm	505BGC：28mm、寬300mm，505BG：28mm、寬600mm
808G	校直工具	校直連接器、DIL、IC引腳	鉗頭寬42mm，防靜電	實用校直工具，適用于校直連接器/DIL/IC引腳，最多可處理16個引腳
670EP剪鉗	高精度尖口鉗	IC和SMD元件	齊平切口	用于尺寸最小達0.25毫米/.010英寸的SMD微型封裝連接點，也用于小于1/20”的節距
593AE	高精度尖口鉗	IC和SMD元件	齊平切口	可直接在元件上剪切DIL引腳，高密度板的解決方案
530E引腳剪鉗	引腳留固定長度530E06、530E08、530E10、530E12、530E13、530E15、530E18、530E20，銅線保留分別0.6mm~2.0mm；549E剪切銅線保留1.5毫米、549E10保留1.0mm、549E12保留1.2mm切口齊平。可調剪切保留長度 530E15A：1.2mm~6mm，573EB：0~5mm
