[停產]瑞士Erem 809IC成型鉗DIL針腳高精度彎折定型剪切

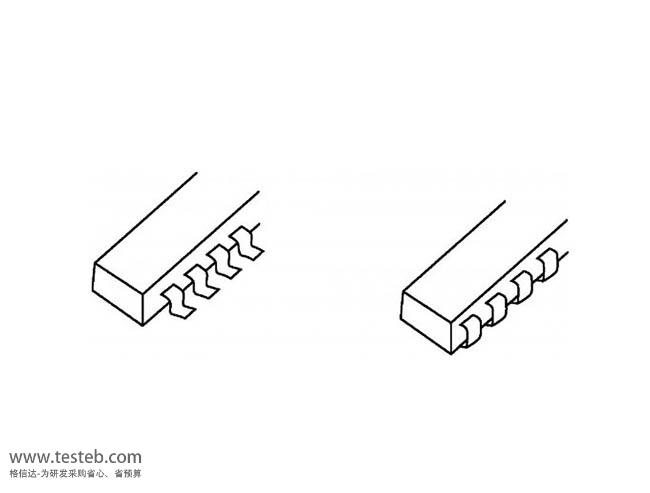

恩瑞EREM 809IC成型鉗用于將DIL針腳彎折到90度并剪切，一次操作即可完成，鉗口寬度25mm，單次最多可以一次性處理20個DIL引腳，定型精度高，操作簡單方便。

TO元件三極管整型品牌：瑞士Erem by Weller

聯系電話：18823303057
QQ在線客服

2104028976，2113429302 Vincent
農先生請撥打電話，或在線聯系我們，告訴我們你要什么
您將會得到省事省心的產品選型、價格報價服務！

809IC說明書

809IC圖片

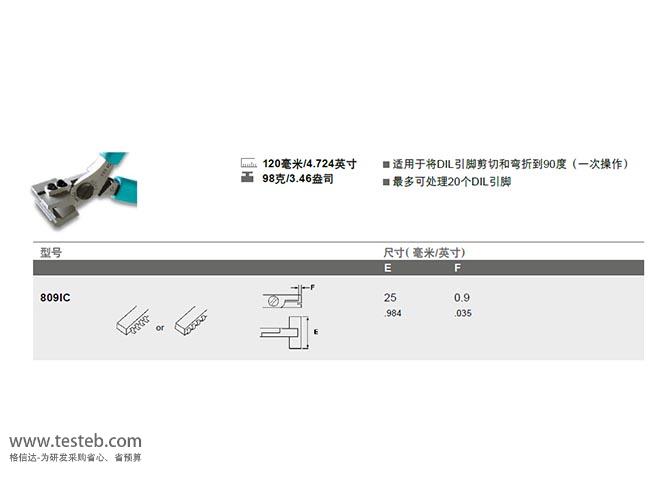

瑞士Erem by Weller 809IC TO元件三極管整型規格參數與圖片

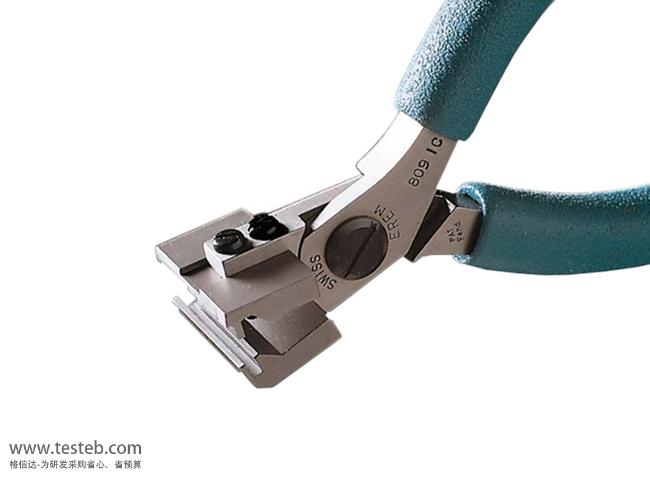

EREM 809IC DIL針腳成型鉗最多可處理20個引腳，剪切和彎折到90°一次操作即可完成。恩瑞809IC手動鉗子采用高等級工具鋼材質，防靜電手柄，重量僅為98g，操作簡單高效，是DIL針腳高精度成型的理想工具。

恩瑞Erem元件引腳成型鉗簡介

80013C：用于連接器、晶體管、扁平集成電路元件、四列直引腳器件高精度成形

809IC成型鉗：用于DIL針腳引腳剪切和彎折到90度

500102E成型鉗適用于TO系列元件、二極管和機械零件彎折及剪切

500103A成型鉗適用扁平引腳元件、連接器、可控硅、晶體管引腳

500104A高精度成型鉗用于彎折T0126、T0218、T0220元件引腳，90度直角成型

554E U型成型鉗，距離3mm，弧形直徑2mm

554A U型成型鉗，距離最大4mm，弧形直徑1.5mm

554TX成形鉗一次完成兩個彎頭成型，最大折彎直徑0.7mm電容引腳線

50788成型鉗剪切并彎折元件引腳，50789Z：剪切和彎折操作

詳細的erem成型鉗圖片規格說明書http://www.jwjzzs.com/download/201610/EREM_80013C_809IC.pdf

瑞士EREM成型鉗型號選型規格表

型號	類型	適用元件	成型規格	備注
554E成型鉗	U形成型	二極管、電阻、電容	可折彎最大引腳直徑0.7mm，U型直徑2mm	無源元件連接區域，U形
554A折彎鉗	U型鉗	二極管、電阻、電容	可折彎最大引腳直徑0.7mm，U型直徑1.5mm	無源元件連接區域，U形，縱向成形
554TX	U形彎頭	二極管、電阻、電容	可折彎最大引腳直徑0.7mm，U型直徑1.2mm	適用于固定組件，在一次操作中即可實現兩個彎頭的成形
50788	U型彎折	二極管、電阻、電容	距元件3mm，U型直徑1.5mm,引腳留長最小4mm	適用于按照剪切和彎折兩次操作達到預先確定的長度
50789Z	90度成型鉗	二極管、電阻、電容	距元件2mm，外直角或內直角	適用于不同類型元件的剪切和彎折兩種不同的工藝
500103A	90度成型鉗	集成元件和功率消耗晶體管	距元件3~12mm，引腳寬度最大15mm	適應于將扁平引腳元件、連接器、功率消耗晶體管、可控硅等有源元件的連接部位彎折成一定角度
500210E	90度折彎	TO系列元件、二極管和機械零件	距元件3.8~15mm，引腳寬度最大11mm	適應于剪切和將TO系列元件、二極管和機械零件彎折的連接部位成合適角度
500104A	90度折角	T0126/T0218、T0220元件等	距元件3.8~15mm，中心引腳比邊緣長2.54mm	適應于彎折TO126、T0218、T0220系列和功率消耗晶體管引腳彎成兩排90?直角
80013C	高精度成型鉗	扁平元件、連接器、晶體管	余留引腳長度2.8mm，最大引腳寬13mm	用于扁平集成電路、四列直引腳器件的高精度成形
809IC成形鉗	DIL針腳成型鉗	DIL引腳剪切和彎折	最大處理寬度25mm	適用于將DIL引腳剪切和彎折到90度，最多可處理20個DIL引腳
505C起拔鉗	插入和拔取	IC和SMD元件	14-16針腳，元件寬度300mm	505BGC：28mm、寬300mm，505BG：28mm、寬600mm
808G	校直工具	校直連接器、DIL、IC引腳	鉗頭寬42mm，防靜電	實用校直工具，適用于校直連接器/DIL/IC引腳，最多可處理16個引腳
670EP剪鉗	高精度尖口鉗	IC和SMD元件	齊平切口	用于尺寸最小達0.25毫米/.010英寸的SMD微型封裝連接點，也用于小于1/20”的節距
593AE	高精度尖口鉗	IC和SMD元件	齊平切口	可直接在元件上剪切DIL引腳，高密度板的解決方案
530E引腳剪鉗	引腳留固定長度530E06、530E08、530E10、530E12、530E13、530E15、530E18、530E20，銅線保留分別0.6mm~2.0mm；549E剪切銅線保留1.5毫米、549E10保留1.0mm、549E12保留1.2mm切口齊平。可調剪切保留長度 530E15A：1.2mm~6mm，573EB：0~5mm
