發布時間：2015年11月15日

[停產]圖技Graphtec GL820多通道數據存儲記錄儀

日本圖技GL820多路溫度記錄儀含20通道，可擴展至200CH，全通道多功能鍵和絕緣輸入，可采集記錄電壓、溫度、濕度、脈沖、邏輯輸入數據，最適合進行多通道測量的用戶使用，搭載全屏示波功能。

數據采集器/溫度記錄儀品牌：圖技Graphtec

聯系電話：18823303057
QQ在線客服

2104028976，2113429302 Vincent
農先生請撥打電話，或在線聯系我們，告訴我們你要什么
您將會得到省事省心的產品選型、價格報價服務！

GL820說明書

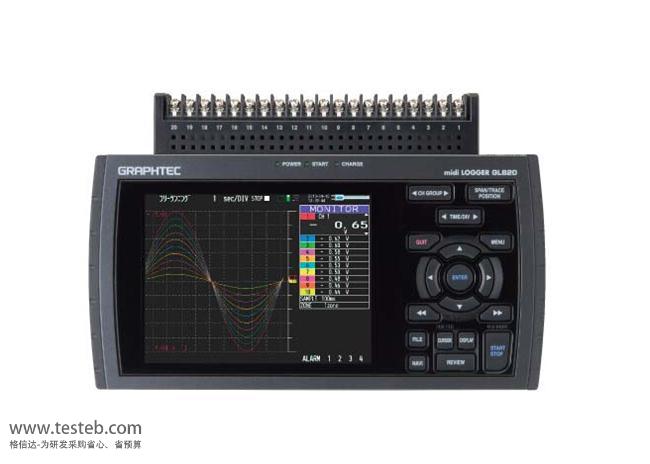

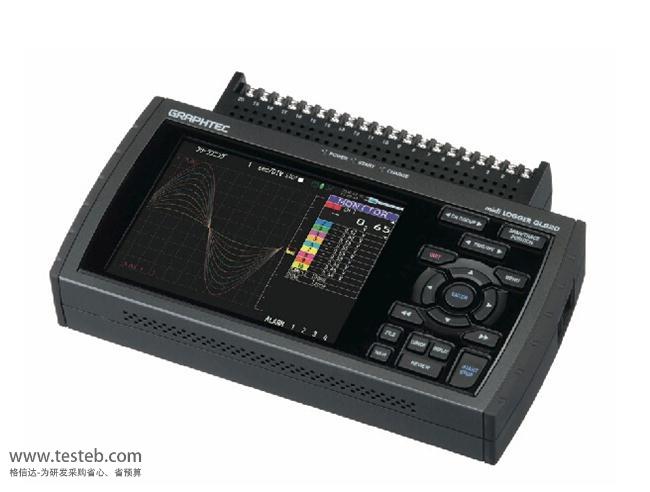

GL820圖片

圖技Graphtec GL820 數據采集器/溫度記錄儀規格參數與圖片

Graphtec midi LOGGER GL820數據記錄儀特點

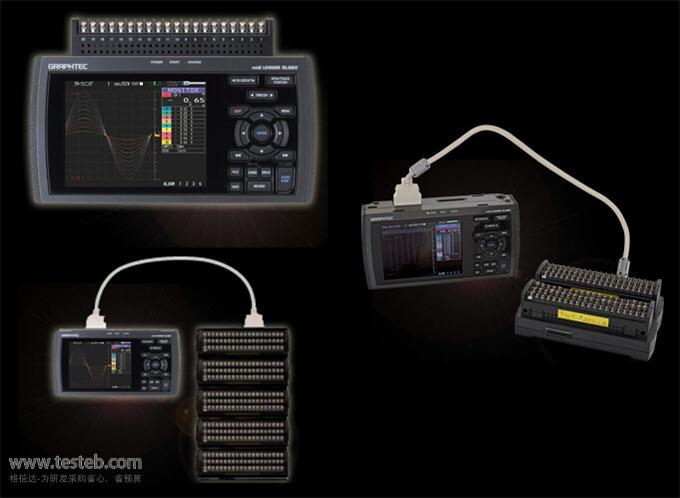

模擬輸入通道數20ch ，最多200ch(每20ch上增設)

觸發輸入或外部采樣輸入1ch 、邏輯輸入或脈沖輸入4ch，警報輸出4ch

全通道多功能鍵&絕緣輸入

4GB大容量內嵌存儲器，通過LAN、USB輕松連接PC

圖技GL820多通道數據記錄儀最適合進行多通道測量的用戶使用

大型5.7英寸VGA液晶屏顯示鮮明的波形

圖技GL820溫濕度記錄儀應用領域

汽車行業的汽車、摩托車測試

家電電器、PC行業廠家測試

海洋鉆井、油田測試

滅菌室、潔凈室的溫濕度測試

各類野外測試、冷藏運輸記錄

GL820溫度記錄儀使用說明書手冊http://www.jwjzzs.com/download/201510/Graphtec_GL820_manual.pdf

日本圖技Graphtec GL820多通道數據記錄儀規格參數

模擬輸入通道數	標準20ch ，最多200ch (每20ch上增設)
外部輸入輸出	觸發輸入或外部采樣輸入1ch 、邏輯輸入或脈沖輸入4ch
	警報輸出4ch
GL820數據記錄儀采樣周期	10ms~1h (10ms-50ms僅為電壓，根據采樣周期， ch數量有限制)、外部
TIME/DIV	1s~24h
觸發	種類	開始	觸發訊號產生,開始取樣
		停止	觸發訊號產生,開始取樣
	條件	開始	停止,程度,警報,行程時間,外部
		停止	停止,程度,警報,行程時間,過去時間,外部
警報功能	種類	電流,邏輯,脈沖(AND及OR操作選擇)
	條件	電流	H,L,視窗內,視窗外
		邏輯	所有頻道
		脈沖	H,L,視窗內,視窗外
邏輯/脈沖輸入通道	4個通道,可轉換邏輯或脈沖
脈沖輸入范圍	Count(次數)模式	50C,500C,5kC,50kC,500kC,5MC,50MC,500MC/F.S (最高50k/取樣時間)
	Inst(瞬時)模式	50C,500C,5kC,50kC,500kC,5MC,50MC,500MC/F.S (最高50k/取樣時間)
	RPM回轉模式	50rpm,500rpm,5krpm,50krpm,500krpm,5Mrpm/50Mrpm,500Mrpm/F.S (最高50k/秒)
GL820記錄儀警報輸出	通道數目	4
	輸出格式	開放連接輸出(5V拉伸電阻,10kohm),5至24V(100mA或以下)
	輸出條件	程度調整,視窗調整,邏輯調整,脈沖調整
外部觸發輸入	1個通道 (最高24V,起端2.5V,滯電壓0.5V)
電腦介面	Ethernet(10BASE-T/10BASE-TX),高速USB2.0
資料儲存	測量資料	儲存在內置閃存或USB儲存盤
	其他	設定條件及螢幕復印可儲存于內置閃存或USB儲存盤
內置記憶體	12MB閃存
USB儲存盤插槽(全速)	2.0兼容
計算功能	統計計算	平均,峰值,最大,最小,RMS
	計算數目	2組同時設定
搜索功能	搜索資料中之點,種類:程度,警報,邏輯,脈沖
顯示器	尺寸	5.7英寸TFT彩色LCD
	顯示模式	波形+數字,獨立波形,獨立數字
操作環境	直流電操作溫度0-45℃,相對濕度5-85%RH,電池操作溫度15-40℃
電源	AC變壓器(100-240VAC,50/60Hz)
	DC輸入(8.5-24VDC)
	原裝電池,最高裝配2個,連續9小時操作
電功率	28VA或較低(AC驅動)
機身尺寸(W x D x H)	232 x 152 x 50mm
重量	990g(包括20通道輸入模塊)
震動絕緣	兼容JIS震動測試或等同汽車業界TYPE 1-CLASS A
驗證規格	CE,RoHS,中國RoHs

圖技GL820多路溫度記錄儀說明書http://www.jwjzzs.com/download/201510/Graphtec_GL820.pdf

GRPAHTEC圖技溫度記錄儀型號對比表

型號	通道數	可擴展至	采樣頻率	內置存儲容量
GL220溫度記錄儀	10	-	10ms	4G
GL820溫度數據采集器	20	200	10ms	4G
GL900-4高速數據記錄儀	4	-	10us	512M
GL900-8高速數據采集器	8	-	10us	512M
GL1100-16大容量數據采集記錄儀	2-16	16	15ns	40G
GL1100-32大容量數據記錄儀	2-32	32	15ns	40G
