日本圖技Graphtec GL840-M記錄儀10ms采樣率20通道數據采集器可擴展200路

圖技Graphtec GL840數據記錄儀有2個型號，適用不同的用途，標準型GL840-M適用于通道數量需要多的溫度測量，GL840-WV耐高電壓型適用于積層電池包的電壓測定和高精度溫度測量，標配20通道模塊，支持60通道至200通道擴展。

數據采集器/溫度記錄儀品牌：圖技Graphtec

聯系電話：18823303057
QQ在線客服

2104028976，2113429302 Vincent
農先生請撥打電話，或在線聯系我們，告訴我們你要什么
您將會得到省事省心的產品選型、價格報價服務！

pdf規格說明書[暫缺]

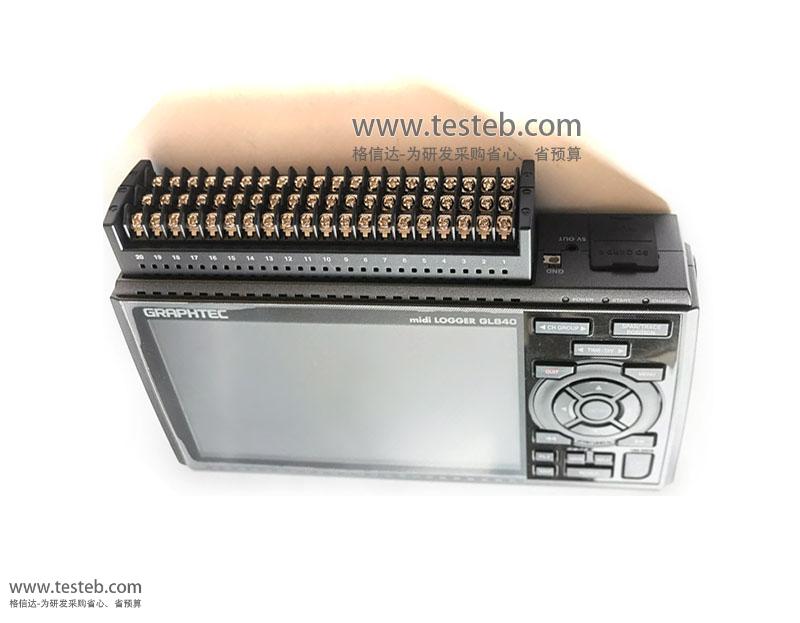

GL840-M圖片

圖技Graphtec GL840-M 數據采集器/溫度記錄儀規格參數與圖片

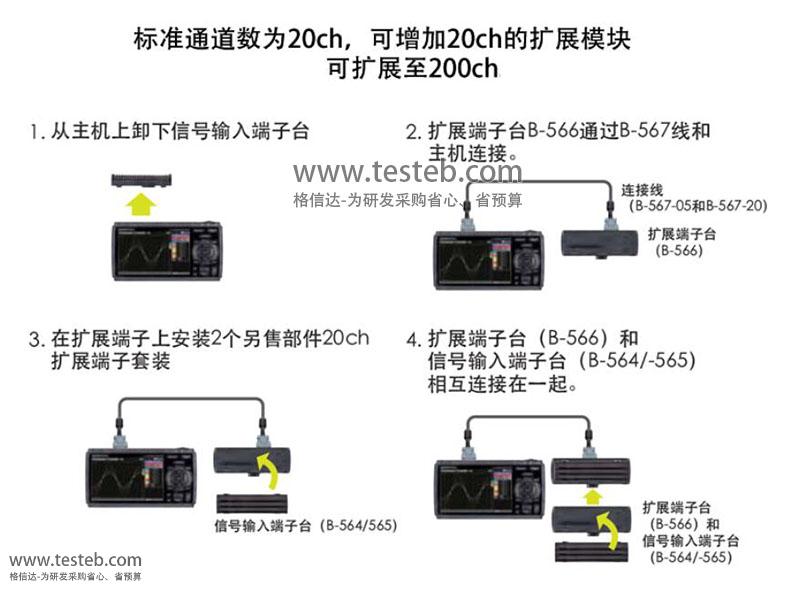

Graphtec GL840記錄儀是圖技GL820存儲記錄儀的升級換代型號，支持3種輸入形態和無線LAN遠距離傳輸監控，標準通道數為20ch，最大可擴展至200ch。GL840溫度記錄儀用擴展端子臺連接線纜（50cm、2m 2種）可以把本體-端子臺、端子－端子間分開，端子臺可延長本體-端子間距至20米。

GL840溫度記錄儀

日本Graphtec圖技GL840記錄儀3種信號輸入形態

輸入1：最大擴展至200ch 模擬信號輸入口(通道間絕緣多功能輸入)

為輸入模擬信號、準備了標準輸入端子臺 (B-564)和高耐壓高精度端子臺 (B-565)、供不同測量用途選擇使用。

型號項目		B-564標準型端子臺(GL840-M配置)	B-565高耐壓型端子臺（GL840-WV配置）
電壓	量程	20mV~100V、1-5V F.S.	20mV~100V、1-5 V/F.S.
	最大輸入電壓	60V(輸入端子/GND間)	300Vp-p (輸入端子/GND間)
	測量精度	±0.1% of F.S.	±(0.05% of F.S. +10μV)
溫度	熱電偶	R,S,B,K,E,T,J,N,W (WRe5-26)
	熱電阻	Pt100,JPt100,Pt1000
	測定精度	例）K型熱電偶時　（TS:溫度） -200<=TS<=-100　±（0.05% of rdg +2.0℃） -100 基準接點補償確度　±0.5℃ K型熱電偶測量 -100℃ 時測量精度　±2.55℃ 測量100℃時測量精度　±1.55℃	例）K型熱電偶時　（TS:溫度） -200<=TS<=-100　 ±1.5℃ -100 基準接點補償確度　 ±0.3℃ K型熱電偶測量 -100℃時測量精度±1.8℃ 測量100℃時測量精度±1.1℃
濕度		0~100％ (需要選件B-530)

輸入2：數字式傳感器連接口

GL840數據記錄儀支持GS傳感器，可連接GL100的7種傳感器和轉接器，延伸了測量范圍：

溫濕度傳感器 GS-TH

3軸加速度/溫度傳感器 GS-3AT

4ch電壓/溫度端子 GS-4VT

4ch溫度傳感器輸入端子 GS-4TSR

照度/紫外線傳感器 GS-LXUV

CO2傳感器 GS-CO2

AC交流電流傳感器轉接器 GS-DPA-AC

輸入3：邏輯/脈沖輸入口

邏輯或者脈沖信號4通道可供輸入，測量脈沖信號時累計、瞬時、轉速的測量可每個通道進行選擇。

日本圖技Graphtec GL840數據存儲記錄儀規格參數

型號項目	GL840-M記錄儀(多信號輸入端子B-564)	GL840-WV高壓型記錄儀(耐高壓端子B-565)
范圍及精度	范圍：電壓100V(最大輸入電壓60V)，溫度-200~2000度(根據不同測溫線) 精度：電壓0.1%、溫度1.55℃，請參考文檔	范圍：電壓100V（最大輸入電壓300V），溫度-200~2000度(根據不同測溫線) 精度：電壓±0.05%、溫度1.3℃，請參閱文檔
輸入方式	光電繼電器掃描方式，全通道絕緣輸入，平衡輸入
模擬輸入端子形狀	M3螺栓式端子
模擬信號輸入通道數	標準20通道，最多200ch
模擬信號輸入端子	最多10個端子臺（20ch/單元），標配1個端子臺
模擬信號輸入端子的種類	電壓、溫度、濕度、脈沖、邏輯多種信號輸入型，耐電壓型
數字傳感器用接口	GL100傳感器輸入電子轉換器用1個接口
外部輸入輸出	輸入：觸發輸入或外部采樣輸入1ch，邏輯輸入或脈沖輸入4ch 輸出：報警輸出4ch
采樣周期	10ms ~1h（10ms~50ms僅為電壓）、外部
測量范圍	電壓：20、50、100、200、500mV，1、2、5、10、20、50、100V，1-5V/F.S.
	熱電偶種類：K、J、E、T、R、S、B、N、W(WRe5-26)，量程100℃, 500℃, 2000℃
	熱電阻RTD：PT100、JPT100、PT1000，量程100℃, 500℃, 2000℃
	濕度：0~100%RH (使用選件B-530)
無線LAN模塊	midi LOGGER GL840安裝選件GL無線LAN模塊(B-568) 后、可通過無線進行測量。安裝無線LAN模塊、根據用途選用「母機模式」或者「子機模式」進行無線測量。
