Weller PES51焊筆50W帶ETT烙鐵頭用于WES51焊臺

威樂Weller WES51/WES51DUK焊臺發熱芯與溫度傳感器的組合提供高效升溫及回溫速度，功率60W，搭配PES51焊筆手柄，操作舒適，使用ET系列烙鐵頭，適用于工業制造以及返工和維修部門。

焊筆手柄品牌：威勒Weller

聯系電話：18823303057
QQ在線客服

2104028976，2113429302 Vincent
農先生請撥打電話，或在線聯系我們，告訴我們你要什么
您將會得到省事省心的產品選型、價格報價服務！

PES51說明書

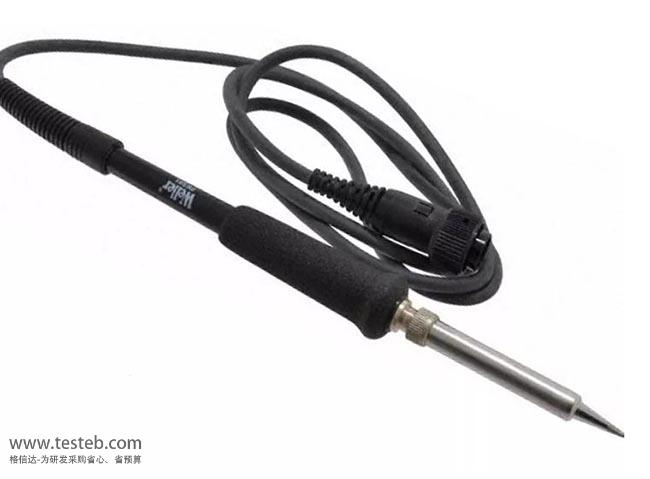

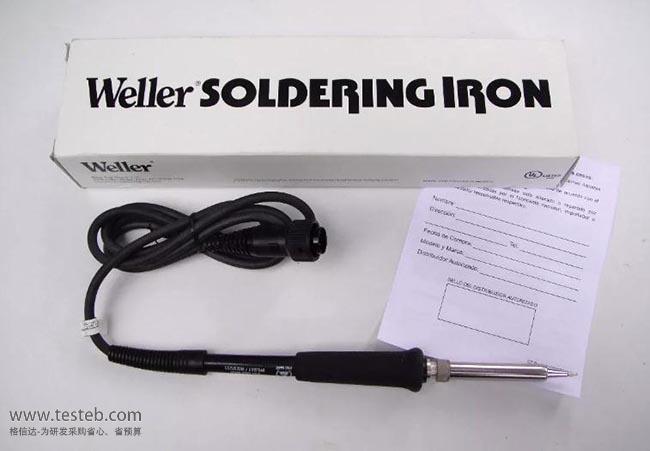

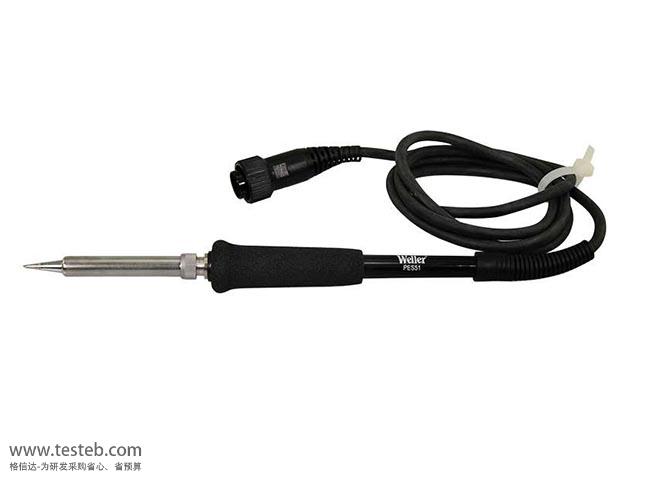

PES51圖片

威勒Weller PES51 焊筆手柄規格參數與圖片

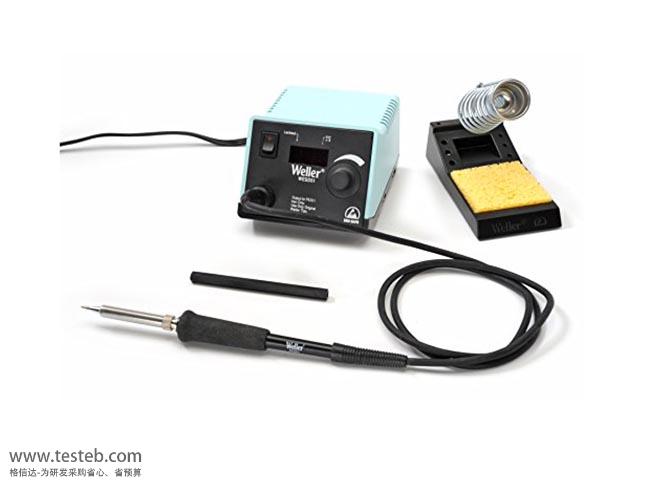

威樂Weller WES51DUK焊臺主機功率60W，數字電子控制系統為各種焊接作業提供了優良的控制性能，采用微處理器控制，操作簡單方便，適用于工業制造以及返工和維修部門，搭配PES51焊筆手柄，操作舒適，使用ET系列烙鐵頭，多種形狀可選。Weller WES51和WESD51分別通過旋鈕和數字調節控制烙鐵頭溫度，控溫范圍177~454℃，可通過PW50插卡鎖定烙鐵頭溫度，保證焊接工藝。

德國威樂Weller WES51焊臺規格參數

焊臺（主機功率60W）	WES51：旋鈕調溫，電源120V WES51DUK：旋鈕調溫，電源230V 中國版 WESD51：數字控溫，電源120V WESD51D：數字控溫，電源230V 中國版
電烙鐵手柄	PES51 50W焊筆，線纜長1.22M，含ET T烙鐵頭
溫度范圍	177℃~454℃，溫度準確性±2℃（120V版本 350°F to 850°F）
空載溫漂	±6℃
焊嘴接地電阻	≤2Ω
焊咀漏電壓	≤2mV
支架烙鐵咀	使用PH50焊筆座，ET系列烙鐵頭

威樂WES51焊臺規格說明書http://www.jwjzzs.com/download/201808/Weller_WES51.pdf

wes51模擬焊臺用戶說明書英文版http://www.jwjzzs.com/download/201808/Weller_WES51_Manual.pdf

WES 51焊臺產品爆炸圖結構部件

1、SW110：Power Switch

2、WES206：Circuit Board Assembly for WES51

3、TR215：Power Transformer, 120VAC, 60 Hz

4、TR216：Power Transformer, 230VAC, 50/60 Hz

5、PES51電烙鐵：PES51 Soldering Iron Only

6、BA60套筒：Barrel Nut Assembly

7、PES201發熱芯：Heater/Sensor Assembly

8、PES203：Cord/Handle Assembly

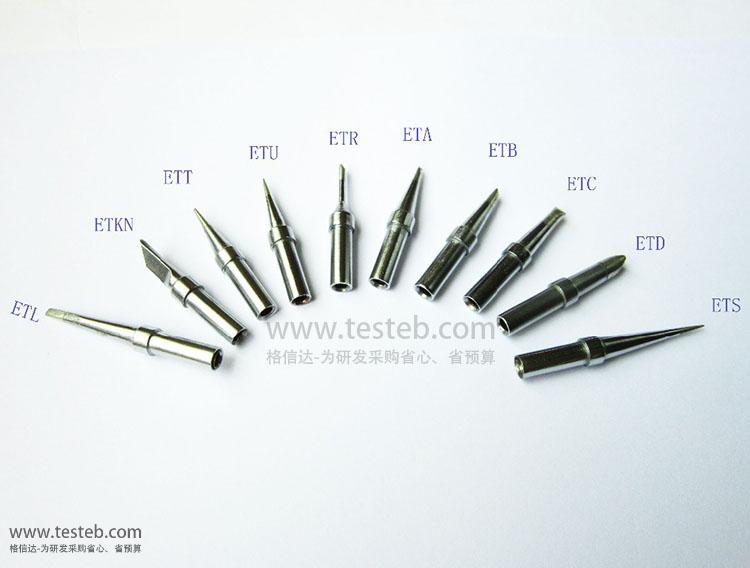

威樂Weller PES51焊筆適用ET系列烙鐵頭規格表

訂貨號/料號	簡寫型號	形狀描述	寬A	厚B
4ETS-1	ET S	長圓錐狀	直徑0.4mm	長43.5mm
4ETO-1烙鐵頭	ET O焊咀	長圓錐狀	直徑0.8mm	長43.5mm
4ETH-1	ET H	鑿狀	0.8 mm	0.4 mm
4ETA-1	ET A	鑿型	1.6 mm	0.7 mm
4ETB-1烙鐵咀	ET B烙鐵頭	鑿狀	2.4 mm	0.8 mm
4ETC-1	ET C	鑿狀	3.2 mm	0.8 mm
4ETD-1	ET D	鑿狀	4.6 mm	0.8 mm
4ETE-1	ET E	鑿形	5.6 mm	1.2 mm
4ETR-1	ET R	細鑿狀	1.6 mm	0.7 mm
4ETK-1	ET K	長鑿狀	1.2 mm	0.4 mm
4ETL-1	ET L	長鑿狀	2.0 mm	1.0 mm
4ETM-1	ET M	長鑿狀	3.2 mm	1.2 mm
4ETF-1	ET F	圓頭斜口 45° 馬蹄型	Ø 1.2 mm	-
4ETAA-1	ET AA	圓頭斜口 45°	Ø 1.6 mm
4ETBB-1馬蹄形烙鐵頭	ET BB	圓頭斜口 45°	Ø 2.4 mm	-
4ETCC-1	ET CC	圓頭斜口 45°馬蹄口	Ø 3.2 mm	-
4ETP-1	ET P	鈍圓頭、平頭焊嘴	Ø 0.8 mm	-
4ETBS-1	ET BS	鈍圓頭、平頭	Ø 2.4 mm	-
4ETCS-1	ET CS	鈍圓頭、平面焊頭	Ø 3.2 mm	-
T0054104599	ET GW	翼狀馬蹄形內凹型	寬3mm	厚度4.3mm
T0051031199套筒	烙鐵頭套筒
T0058720781連接頭	ET-LT連接頭，在PES焊筆上適配使用LT系列烙鐵頭
T0058720794套筒	ET-LT連接頭備用套筒
