[停產]泰克Tektronix TDS2014C數字存儲示波器100M帶寬2G采樣率

美國泰克TDS2014C數字示波器具有100MHz帶寬，4通道，每條通道采樣率2GS/s，具有16 種自動測量、限制測試、數據記錄和上下文相關幫助功能，可以在更短時間內實現更多目標，標配TPP0201 200MHz無源探頭。

數字示波器品牌：泰克Tektronix

聯系電話：18823303057
QQ在線客服

2104028976，2113429302 Vincent
農先生請撥打電話，或在線聯系我們，告訴我們你要什么
您將會得到省事省心的產品選型、價格報價服務！

TDS2014C說明書

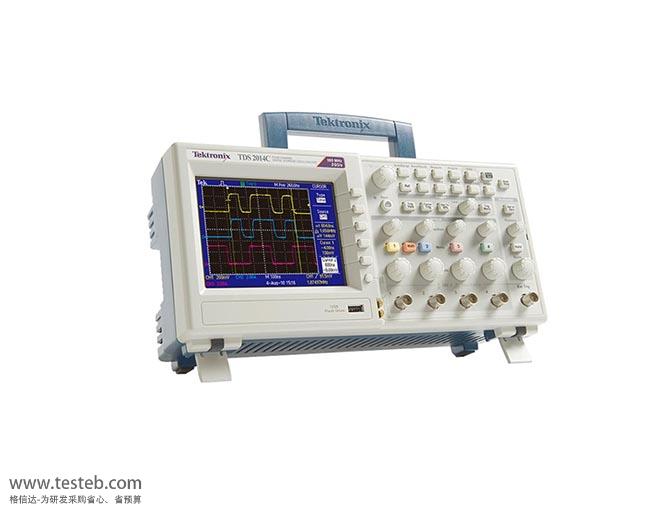

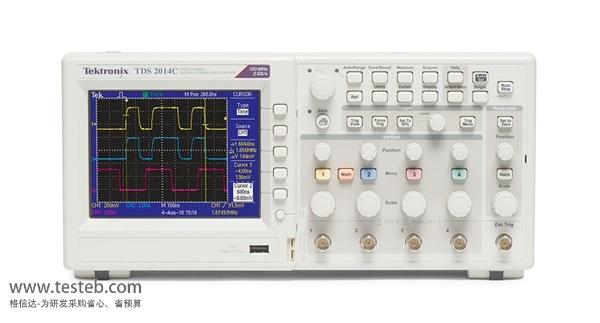

TDS2014C圖片

泰克Tektronix TDS2014C 數字示波器規格參數與圖片

Tektronix TDS2000C系列數字存儲示波器100M示波器型號TDS2014C標配所含的特征包括 USB 連接、16 種自動測量、限制測試、數據記錄和上下文相關幫助。兼容探頭包括-無源探頭：TPP0101、TPP0201 、P2220、P6101B、P6015A、P5100A高電壓差分探頭、P5200A、P6021A、A621、A622電流探頭、放大器 TCPA300和TCPA400。

泰克TDS2000C示波器附件包括：TPP0201 200MHz無源探頭兩支，GPIB 至 USB 轉換器 TEK-USB-488、數據記錄儀軟件 SIGEXPTE、軟質攜帶箱 AC2100、硬質攜帶箱 HCTEK4321、機架安裝套件。

美國Tektronix TDS2014C數字示波器規格參數

型號	TDS2001C	TDS2002C	TDS2004C	TDS2012C	TDS2014C	TDS2022C	TDS2024C
顯示器	TFT	TFT	TFT	TFT	TFT	TFT	TFT
帶寬	50 MHz	70 MHz	70 MHz	100 MHz	100 MHz	200 MHz	200 MHz
通道	2	2	4	2	4	2	4
外部觸發輸入	所有型號均包括
每條通道的采樣率	500 MS/s	1.0 GS/s	1.0 GS/s	2.0 GS/s	2.0 GS/s	2.0 GS/s	2.0 GS/s
記錄長度	所有型號的所有時基均為 2.5k 點
垂直分辨率	8 位
垂直靈敏度	使用經校準的微調時所有型號均為 2 mV 至 5 V/div
直流垂直精度	所有型號均為 ± 3%
垂直縮放	垂直擴展或壓縮動態或停止波形
最大輸入電壓	300 VRMS CAT II；超過 100 kHz 時以 20 dB/倍頻程下降至 3 MHz 時的 13Vp-p AC
位置范圍	2 mV 至 200 mV/div +2 V >200 mV 至 5 V/div +50 V
帶寬限制	所有型號均為 20 MHz
輸入耦合	所有型號均提供 AC、DC、GND
輸入阻抗	1 MΩ 并聯 20 pF
時基范圍	5 ns 至 50 s/div	5 ns 至 50 s/div	5 ns 至 50 s/div	2.5 ns 至 50 s/div	2.5 ns 至 50 s/div	2.5 ns 至 50 s/div	2.5 ns 至 50 s/div
時基精度	50 ppm
水平縮放	水平擴展或壓縮動態或停止波形
USB 端口	USB 主控端口位于前面板上，支持 USB 閃存驅動器 USB 設備端口位于儀器后面，支持 PC 及所有兼容 PictBridge 打印機的連接
GPIB	可選
