發布時間：2014年10月19日

[停產]美國Tektronix TDS2012C數字示波器100M雙通道2G采樣

泰克Tektronix TDS2012C數字示波器100MHz帶寬，2通道，2 GS/s采樣率，可配置A622電流探頭或P5200A高壓探頭，提供了杰出的性能、經濟性和便攜能力，使工程師能夠迅速簡便地處理波形測量工作。

聯系電話：18823303057
QQ在線客服

2104028976，2113429302 Vincent
農先生請撥打電話，或在線聯系我們，告訴我們你要什么
您將會得到省事省心的產品選型、價格報價服務！

pdf規格說明書[暫缺]

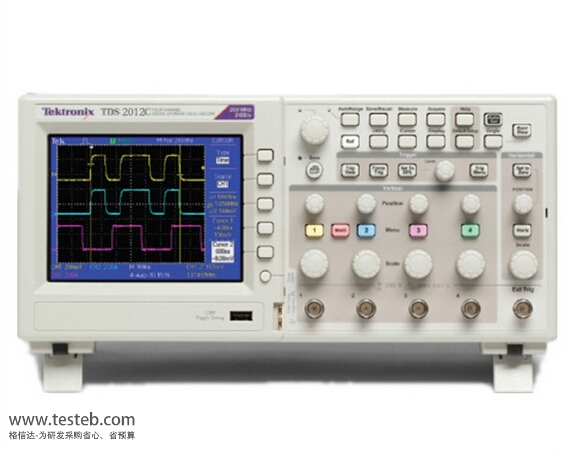

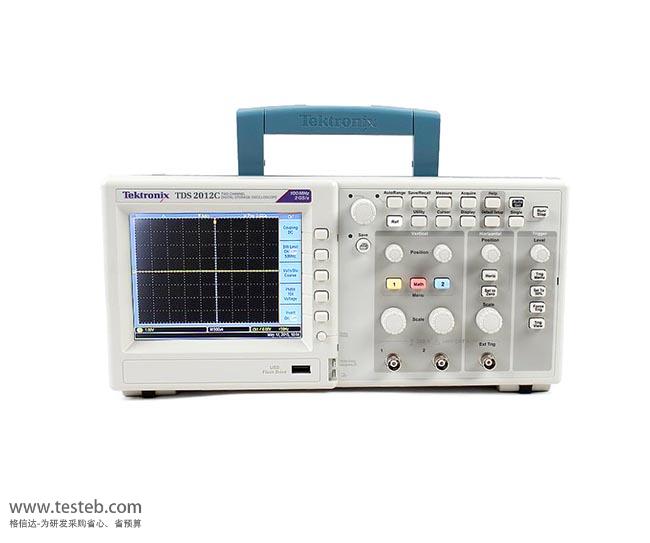

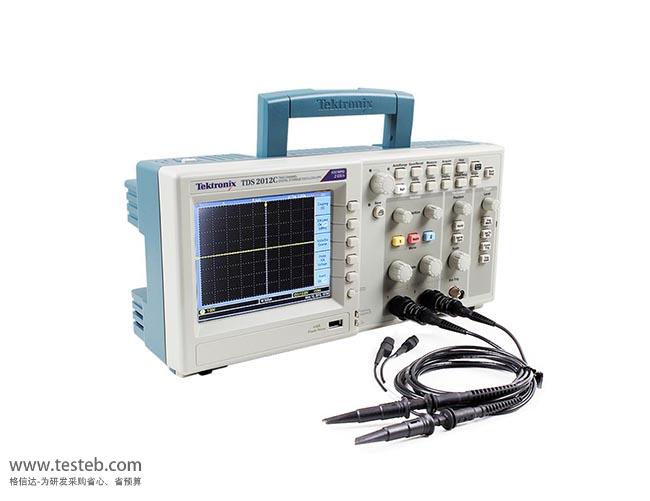

泰克Tektronix TDS2012C 數字示波器規格參數與圖片

泰克Tektronix TDS2012C示波器在緊湊的設計內為您提供實惠的性能。這種數字實時采樣架構采用泰克專有技術，讓您準確觀察很小的信號細節。每種型號內置標準功能包括 USB 連接、16 種自動測量、極限測試、內置幫助菜單和終身保修。

200 MHz、100 MHz、70 MHz、50 MHz測試帶寬可選，2 通道和4通道型號

所有通道均實現高達 2 GS/s 的采樣速率，全部通道均實現 2.5k 點記錄長度

高級觸發，包括脈寬觸發和選行視頻觸發，16個自動測量和FFT分析可簡化波形分析，內置的波形極限測試

自動化、擴展的數據記錄功能，自動設置和信號自動量程

TDS2012C數字示波器內置上下文相關幫助，探頭檢查向導

5.7英寸有源TFT彩色顯示器，體型小，重量輕-僅124毫米厚，重2千克

前面板配有USB2.0主控端口，存儲數據便捷

后面板上有USB2.0設備端口，可用于輕松連接PC或直

接打印到PictBridge®兼容打印機

型號	TDS2001C	TDS2002C	TDS2004C	TDS2012C	TDS2014C	TDS2022C	TDS2024C
顯示器	TFT	TFT	TFT	TFT	TFT	TFT	TFT
帶寬	50 MHz	70 MHz	70 MHz	100 MHz	100 MHz	200 MHz	200 MHz
通道	2	2	4	2通道	4通道	2	4
外部觸發輸入	所有型號均包括
每條通道的采樣率	500 MS/s	1.0 GS/s	1.0 GS/s	2.0 GS/s	2.0 GS/s	2.0 GS/s	2.0 GS/s
記錄長度	所有型號的所有時基均為 2.5k 點
垂直分辨率	8 位
垂直靈敏度	使用經校準的微調時所有型號均為 2 mV 至 5 V/div
直流垂直精度	所有型號均為 ± 3%
垂直縮放	垂直擴展或壓縮動態或停止波形
最大輸入電壓	300 VRMS CAT II；超過 100 kHz 時以 20 dB/倍頻程下降至 3 MHz 時的 13Vp-p AC
位置范圍	2 mV 至 200 mV/div +2 V >200 mV 至 5 V/div +50 V
帶寬限制	所有型號均為 20 MHz
輸入耦合	所有型號均提供 AC、DC、GND
輸入阻抗	1 MΩ 并聯 20 pF
時基范圍	5 ns 至 50 s/div	5 ns 至 50 s/div	5 ns 至 50 s/div	2.5 ns 至 50 s/div	2.5 ns 至 50 s/div	2.5 ns 至 50 s/div	2.5 ns 至 50 s/div
時基精度	50 ppm
水平縮放	水平擴展或壓縮動態或停止波形
USB 端口	USB 主控端口位于前面板上，支持 USB 閃存驅動器 USB 設備端口位于儀器后面，支持 PC 及所有兼容 PictBridge 打印機的連接
GPIB	可選
