國產V2-MW8真空晶圓吸筆電動吸力大小可調選配4/6/8/12寸wafer吸筆頭

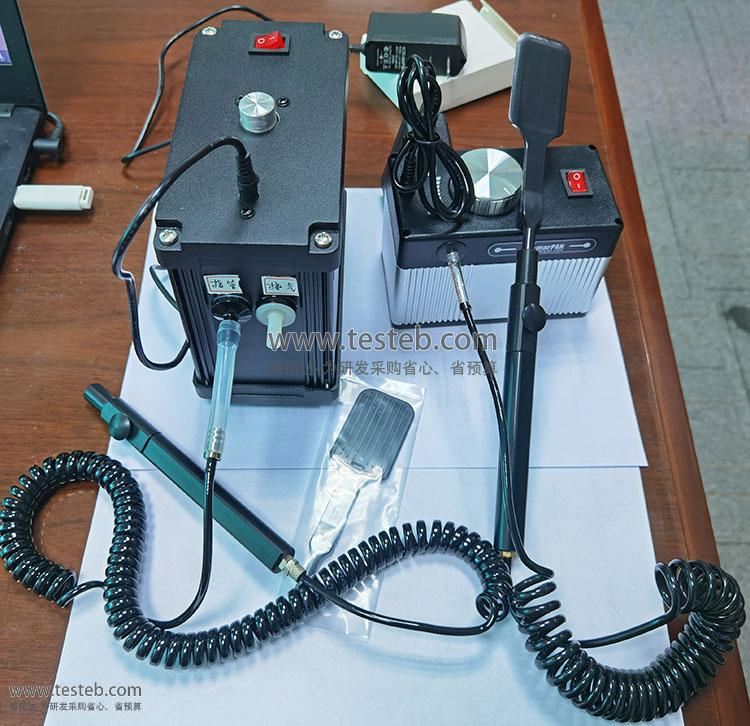

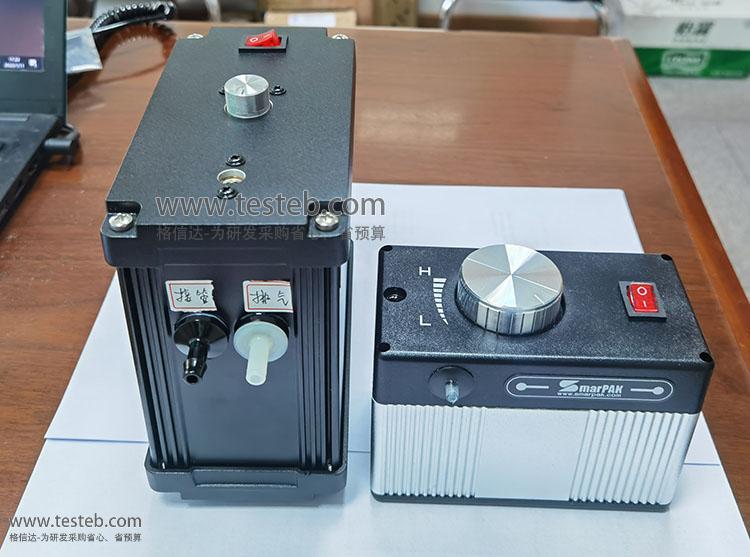

V2-MW8晶圓吸筆主機內置強力真空泵提供不間斷的吸力，通過氣管連接主機和筆桿與八寸Wafer吸筆頭，安全拾取轉移，簡易操作。鋁合金主機外殼，堅固環保，低噪音、攜帶便捷，可吸取500g重量物體如硅晶圓、玻璃片、太陽能電池板等平面物體，通過旋鈕調節吸力大小。可伸縮彈簧氣管長度2米，根據硅片尺寸可選擇4寸、6寸、8寸晶圓吸筆頭，分別對應套裝型號V2-MW4、V2-MW6、V2-MW8。如果培訓類操作可選擇國產產品，產線使用建議購買美國Virtual PEEK晶圓吸筆頭，可通用互換。

國產V2真空晶圓吸筆使用說明

1、將氣管一段連接主機側面的氣孔，另一端連接吸筆桿

2、把Wafers晶圓吸筆頭插頭筆桿前端并推至盡頭固定

3、電源適配器插入100V~240V插座，另一端插入真空泵DC電源孔，打開電源開關

4、預估被吸晶圓物品的重量，轉動吸力調節旋鈕到合適位置

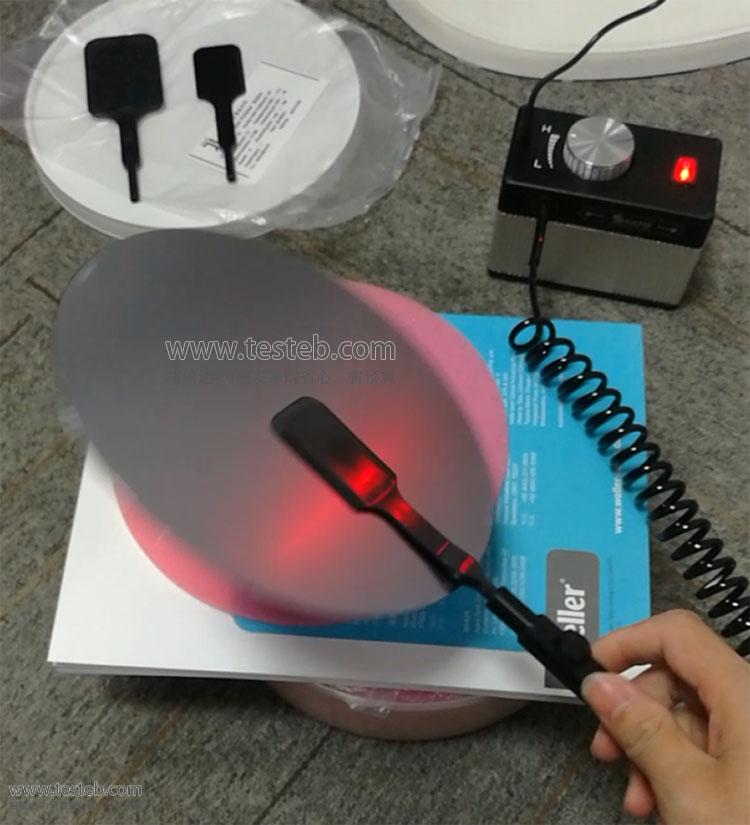

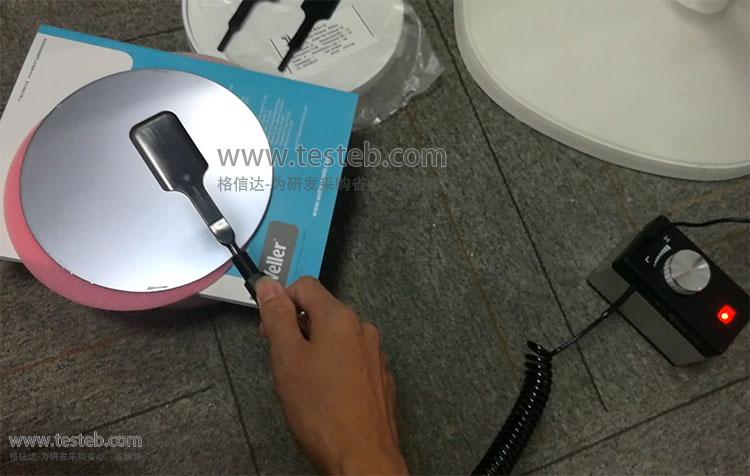

5、握住吸筆桿，將吸筆頭輕輕放在晶圓平面上，試著提起晶圓，如已穩固吸取抓住可進行轉移到目標位置

6、將硅晶圓轉移到指定位置，按壓筆桿上的按鈕，即可釋放物體

7、根據硅片或玻璃片等平面物體的大小、重量選擇相應吸盤吸筆頭，并調整吸力大小

基于成本預算設計，此套裝的真空泵主機、氣管、筆桿等部件均為國產產品，吸筆頭可選擇國產或進口品牌，它們規格統一可通用。如果是高價值物體或者對設備要求較高，建議選擇美國Vitual真空吸筆，推薦型號：

1、無繩便攜型電池式真空晶圓吸筆

VPWE7300AR-MW8八寸真空吸筆，配方形8寸筆頭，可現場更換的充電電池，帶電量及安全真空度提示燈

VPW6300AR-VWT5R-220-AR晶圓吸筆，配圓形吸筆頭專用于12英寸wafers拾取，帶安全真空度操作提示燈

2、插電臺式電動晶圓吸筆

WVE-9000-MW8-220晶圓吸筆，條形真空度顯示，確保安全操作安全可靠

AV-5000-MW8-220真空晶圓吸筆，真空度大小可調，主要是用于調小吸力保護銦化鎵、氮化鎵等脆弱易碎晶圓

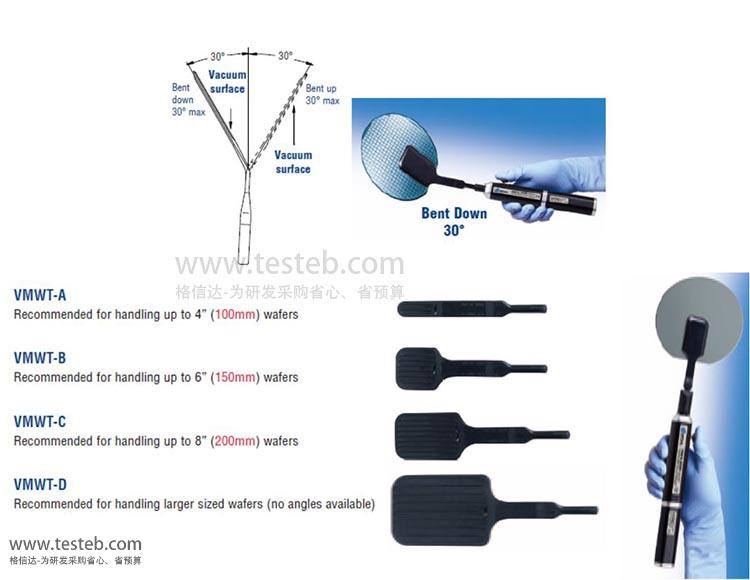

美國Virtual晶圓吸筆頭型號規格

■ PEEK聚醚醚酮材質，模塑加工制成，ESD防靜電，耐溫100℃，頭部厚度0.1寸=2.54mm、手柄長78.74mm

VMWT-A 4寸吸筆頭：盤面長*寬=35.56mm x 12.70mm，用于4” (100mm) wafers

VMWT-B 6寸吸筆頭：盤面長*寬35.56mm x 33.02mm，拾取轉移六寸6” (150mm) wafers晶圓

VMWT-C 8寸吸筆頭：盤面長*寬53.34mm x 35.56mm，拾取八英寸(200mm) wafers

VMWT-D方形12寸吸筆頭：盤面長*寬78.74mm x 53.34mm，可用于拾取12英寸wafers

特殊擴展型號：

1、彎曲型——如果是在晶圓盒等帶槽的容器及直頭無法完全接觸平面物體的情況下操作，可選10°、20°、30°彎頭筆頭，在型號后面加入方向及角度代碼，如：VMWT-C30D八寸吸筆頭彎曲30度下彎。

2、加長型——VMWT-B/C/D即6寸、8寸、12寸筆頭可加長連接桿長度，由標準長78.74mm擴展到200mm，對應型號分別為VMWT-B-EX200、VMWT-C-EX200、VMWT-D-EX200。

Molded PEEK吸筆頭規格說明書http://www.jwjzzs.com/download/201812/Virtual_PEEK_VMWT-ABCD.pdf

■ 高溫涂層吸筆頭，耐高溫250℃，筆頭為鋁制陽極氧化材質、厚度3.3mm，不銹鋼連接桿長度76.20mm

VWT-100075-PF 4寸耐高溫吸筆頭：長寬尺寸(1.05“ x 0.75") 26.67mm x 19.05mm，適用4” (100mm) wafers

VWT-170110-PF 6寸耐高溫吸筆頭：長寬尺寸(1.70“ x 1.10") 43.18mm x 27.94mm，用于6” (150mm) wafers

VWT-250125-PF 8寸耐高溫吸筆頭，長寬尺寸(2.50“ x 1.25") 63.50mm x 31.75mm，吸取8” (200mm) wafers

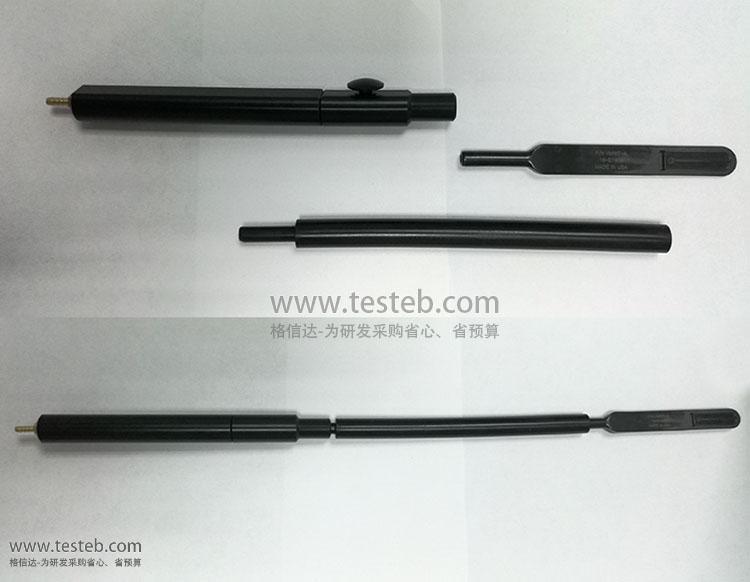

[國產筆桿及吸筆頭、加長桿]
