四方信達工控C-IQ1701工業系統主板i7/i5/i3處理器ATX板卡

ATX工業主板C-IQ1701規格特點

支持第6/7代英特爾Coer™ i7/ i5/ i3 處理器

4 x DDR4-2133/1866 Long-DIMM內存插槽，支持到64G

3 x SATA和1 x mSATA存儲

C-IQ1701嵌入式主板11 x USB2.0接口，6 x USB3.0

ATX大母板，Q170芯片組，RJ45千兆網雙網口、6網口

四方信達工控自有貼片廠，高質量和性價比優勢，滿足客制化需求快速交貨

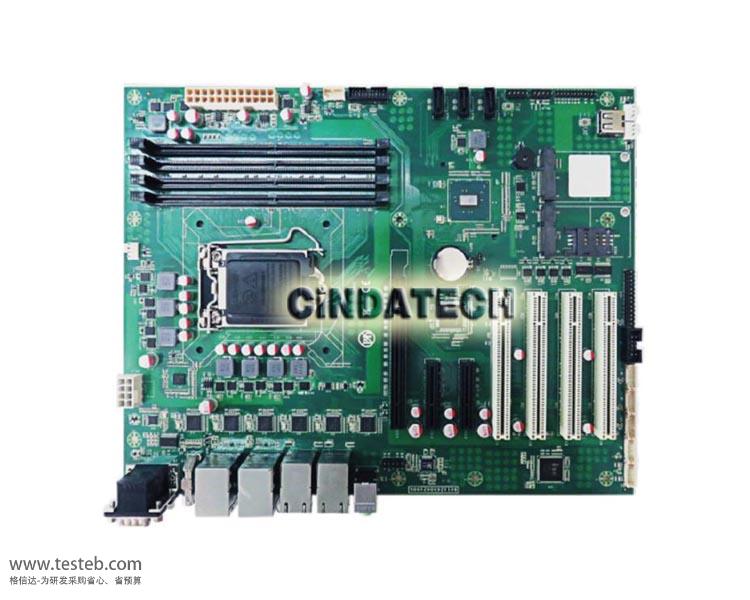

深圳四方信達C-IQ1701嵌入式ATX主板規格參數

英特爾®Core™ i7-7700 CPU, 3.6GHz 8M L2Cache, 65W TDP

英特爾®Core™ i5-7500, 3.4GHz 6M L2Cache, 65W TDP

英特爾®Core™ i3-7100, 3.9GHz 3M L2Cache, 51W TDP

內存：4 x 288-Pin DDR4 Long-DIMM插槽, 最大支持64G

芯片組Q170，AMI BIOS，英特爾 I211 AT LAN芯片

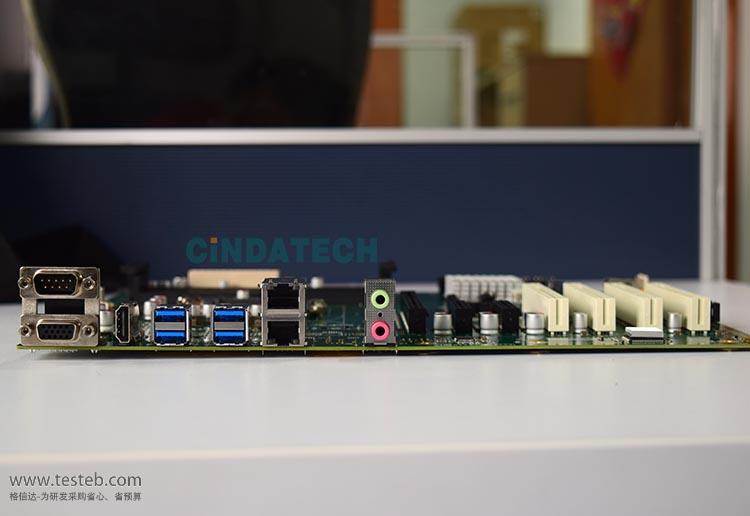

I/O接口，11 x USB2.0、 6 x USB3.0 接口

擴展總線：

1 x PCIex16 插槽
2 x PCIex4 插槽
4 x PCI 插槽
1 x PCI Express Mini Card 插槽
1 x SIM 插槽

LAN：2 x RJ45千兆網口（最大支持6個）

串口 2 x RS232 + 4 x RS485/4 x RS232

存儲1 x mSATA 3 x SATA

音頻 HD 音頻與Realtek ALC662同步

Intel HD Graphics顯示芯片，1 x VGA、1 x HDMI顯示接口

系統支持Win7/Win8/Win8.1/Win10/Linux

尺寸305 x 244 mm，ATX電源輸入，工作溫度-20℃ ~ 60℃

C-IQ1701嵌入式主板訂貨信息

ATX工業主板，LGA 1151接口，搭載Core™i7/i5/i3 Pentium® & Celeron®處理器

可選配置

連接線C-IQ1701-LI：COM端口線300mm、SATA信號線500mm、USB端口線400mm

DDR4 4GB/8GB/16G內存，寬溫內存條DDR4 4GB/8GB/16G

SSD 32G/64G存儲，寬溫SSD 32G/64G存儲容量

datasheet文檔下載地址http://www.jwjzzs.com/download/201911/Cindatech_C-IQ1701.pdf

四方信達工控主板產品一覽

深圳市四方信達科技有限公司是集研發、生產、銷售于一體的高新科技企業，全系列嵌入式計算機平臺，從板卡到系統的完整產品線，滿足客戶在軍工、電力、醫療、工業控制、過程控制、交通控制、POS & Kiosk 和 Tablet PC 等的應用需求。主要產品包括工控板、工控機、特種計算機、軍規板卡、CPCI整機、嵌入式控制器。公司擁有從板卡到系統的全程研發和制程控制能力，具備單板電腦核心設計能力，同時提供“平板電腦系統設計”、“BIOS設計”、“嵌入式OS定制”、“機構設計”、“周邊模塊設計”，和“設計工程驗證”、“EMI/EMC調試”。

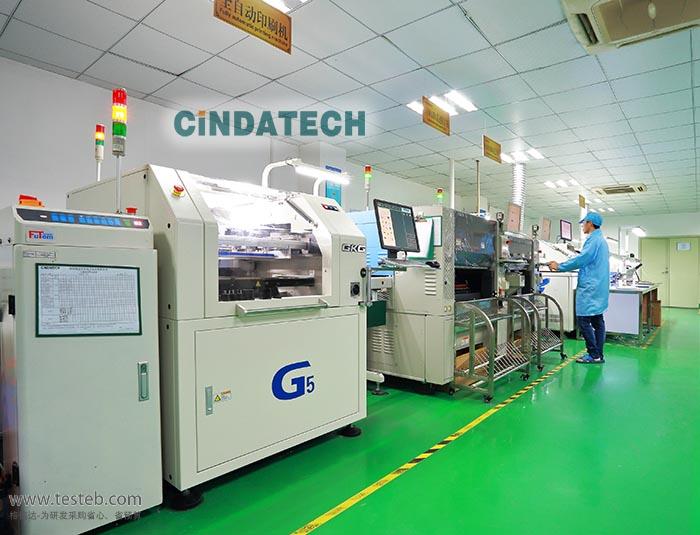

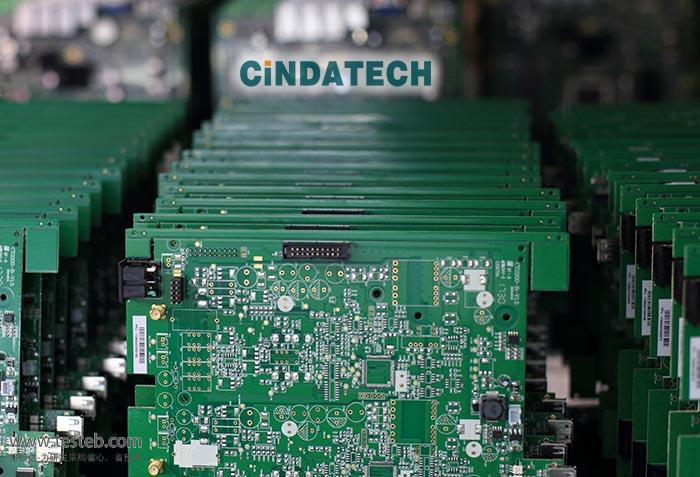

四方信達工控自有全制程貼片組裝加工廠，以具有豐富經驗的臺灣工控廠團隊為班底，從源頭把關產品質量及產能，完全勝任客戶任何特殊的設計和生產要求，并可對外承接SMT貼片加工業務。已和多家知名企業已達成長期深入合作伙伴關系，為客戶提供具有成本優勢的高質量產品并及時交貨，讓客戶只需專注于自己的核心業務。
