Q7U02嵌入式電腦6串口USB+雙千兆網口+獨立雙顯應用于自動售票檢票系統

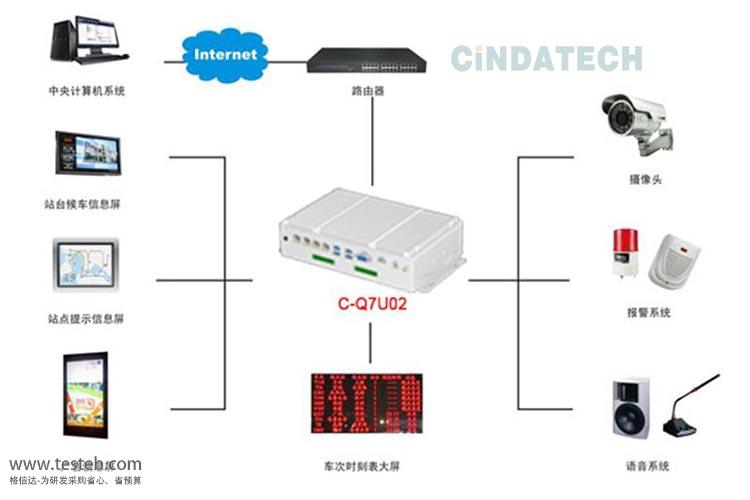

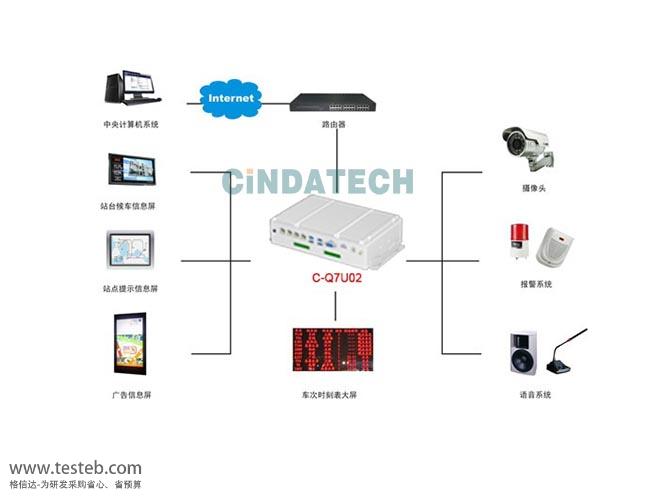

自動售檢票系統AFC主要由中央計算機系統、車站計算機系統、AFC現場設備、車票和其他輔助配套設備及相關接口等組成，由計算機集中控制，實現聯網售票、檢票、計費、收費、統計、清分、管理等全過程，從而實現自動購票、自動檢票、自動充值和自動查詢等功能。四方信達研發適用于軌道交通行業的C-Q7U02嵌入式電腦專用機已經用到了北京、廣州、武廣快線等地鐵系統，提供了眾多令客戶滿意的高可靠專用計算機系列產品。

四方信達工控C-Q7U02自動檢票工控機特點

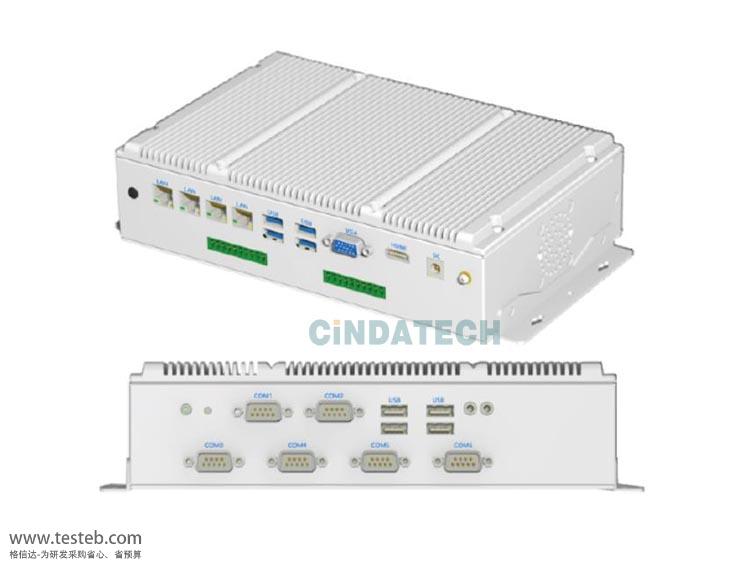

四方信達無風扇的嵌入式計算機系統C-Q7U02，該系統采用機身散熱，全密閉、無風扇結構、功能一體化板載堅固設計，基于Intel SoC高速芯片組, DDR4內存, 板載CPU, 功耗低于15W，獨具考究的外觀設計加上優質的內部結構，可保障系統長時間可靠穩定運行。另外，C-Q7U02工控機標配了6個串口，4個USB2.0,4個USB3.0，雙千兆網口, 16路隔離IO，豐富的接口便于連接周邊檢票機、查詢機等外部設備；同時支持獨立雙顯，滿足了半自動售票機、補票機的顯示需求；該系統還支持Mini-PCIE擴展，增強了系統的擴展性，保障了數據的安全性。除這些優勢之外，C-Q7U02可滿足在-20℃~+55℃環境溫度下長時間穩定運行。

C-Q7U02嵌入式工控機規格參數

強固式設計抗振動抗沖擊符合GJB 322A，16路隔離IO

板貼英特爾® KabyLake-U平臺處理器，可選I3/I5/I7

內存：1 x 260-Pin DDR4 SO-DIMM 插槽, 最大支持2133MHz SDRAM 16GB

芯片組： 英特爾 SoC 芯片組，LAN芯片： 英特爾 I211 AT

USB：4 x USB2.0 接口   4 x USB3.0 接口，串口：6 x COM 接口(串口1、2支持Rs485可選)

擴展總線：1 x Mini-Card接口1 x SIM接口，LAN：4 x RJ45 GbE 接口（可選2口帶POE）

存儲：1 x mSATA 1 x 2.5''Drive bay，音頻：HD音頻與Realtek ALC662同步

顯示芯片：集成英特爾®核芯顯卡，顯示接口：1 x VGA  1 x HDMI

系統支持：Win7/Win8/Win8.1/Win10/Linux，電源需求： 12V電壓輸入

尺寸： 240 x 150 x 67(mm)，重量 2.8(Kg)

datasheet文檔下載地址http://www.jwjzzs.com/download/201911/Cindatech_C-Q7U02.pdf

訂貨信息

C-Q7U02-3865U——搭載英特爾 Celeron® 3865U 處理器

C-Q7U02-4415U——搭載英特爾 Pentium® 4415U 處理器

C-Q7U02-7100U——搭載英特爾 7th Gen.Core™i3-7100U處理器

C-Q7U02-7200U——搭載英特爾 7th Gen.Core™ i5-7200U處理器

C-Q7U02-7600U——搭載英特爾 7th Gen.Core™ i7-7600U處理器

可選配置

內存：DDR4  4GB/8GB/16GB，寬溫內存條DDR4 4GB/8GB/16GB

存儲： 64G或128G mSATA、120G SSD或1T HDD

WI-FI模塊、ANT-D11模塊1xWi-Fi雙波段2.4G/5G 天線

四方信達工控高性價比、安全穩定性高的嵌入式專用計算機產品已經在售票系統、檢票系統、閘機等AFC系統中有成功案例。北京地鐵、廣州地鐵、京津高鐵，溫福線、甬臺溫、鄭西線、武廣快線都覆蓋了四方信達的產品。
