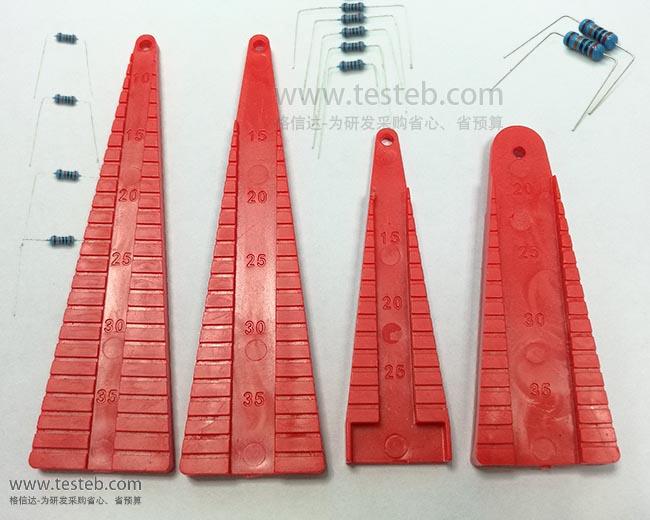

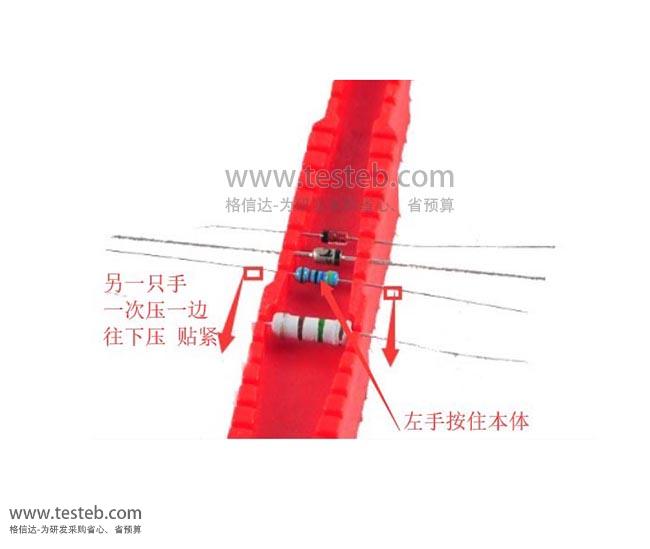

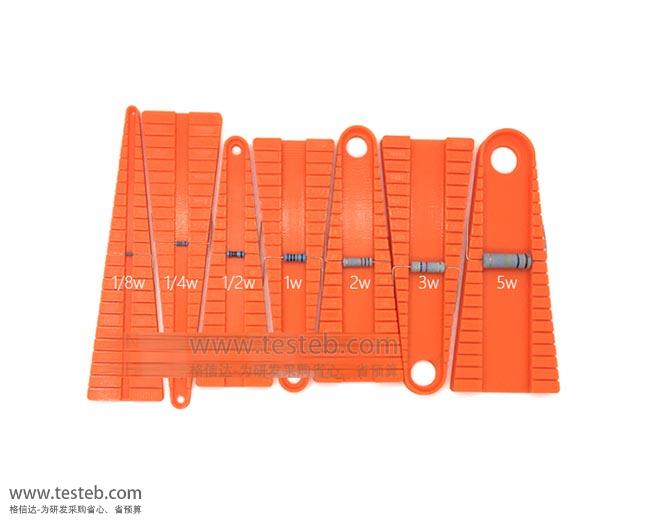

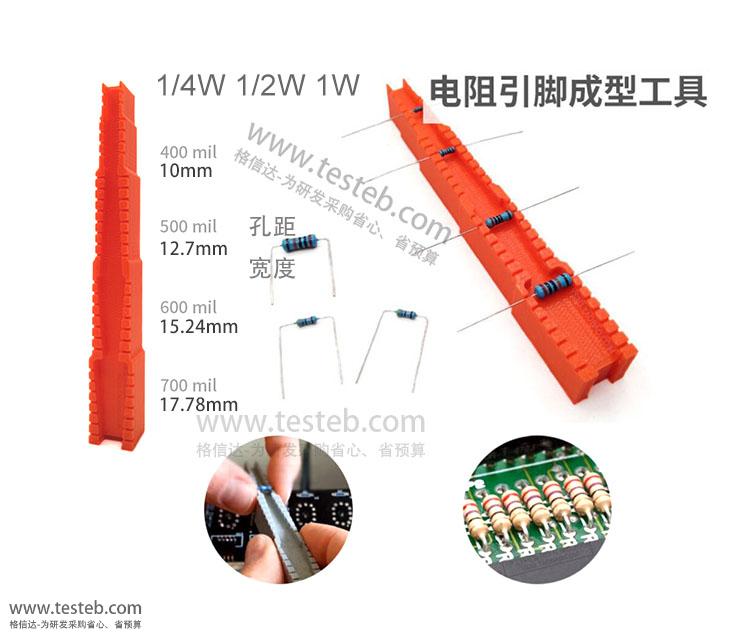

U1030二極管成型板用于把電阻、色環兩邊引腳折彎L type直角成U型，適用于1/8W、1/4W、1/2W、1W、2W、3W、5W電阻整形，即寬度在10mm~35mm，是DIY或小批量研發樣板元器件彎折造型好幫手。
U1030成型板用于電感、電阻、色環二極管IC元件引腳兩端折彎直角成U形狀，成型凹槽寬度10mm~35mm，適合1/8W、1/4、1/2W、1W 、2W、3W、5W電阻尺寸的整形，阻燃抗靜電PE，是DIY及小批量研發樣板元器件整形工具好幫手。

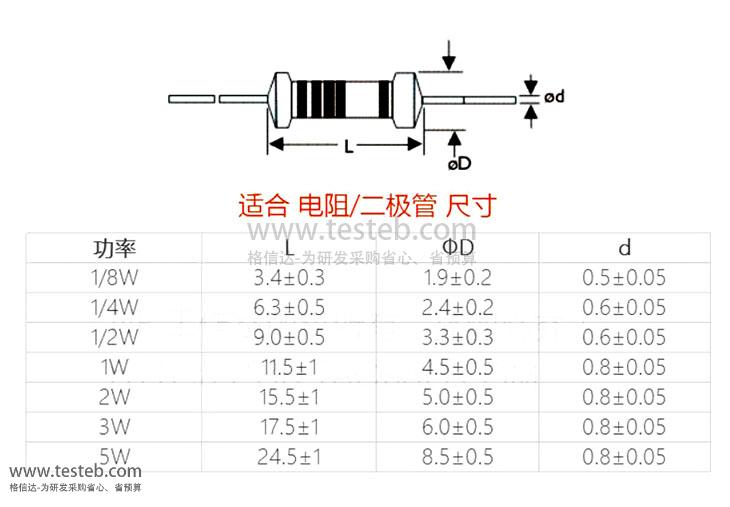

| 電阻功率 |
元件本體寬度 L type直角成型后總長 |
元件本體直徑 | 引腳直徑 |
| 1/8W電阻 | 3.4mm±0.3mm | 1.9mm±0.2mm | 0.5mm±0.05mm |
| 1/4W | 6.3mm±0.5mm | 2.4mm±0.2mm | 0.6mm±0.05mm |
| 1/2W | 9.0mm±0.5mm | 3.3mm±0.3mm | 0.6mm±0.05mm |
| 1W電阻 | 11.5mm±1mm | 4.5mm±0.5mm | 0.8mm±0.05mm |
| 2W | 15.5mm±1mm | 5.0mm±0.5mm | 0.8mm±0.05mm |
| 3W | 17.5mm±1mm | 6.0mm±0.5mm | 0.8mm±0.05mm |
| 5W電阻 | 24.5mm±1mm | 8.5mm±0.5mm | 0.8mm±0.05mm |
本公司深圳格信達科技另有代理各類進口意大利皮爾杰克Piergiacomi成型鉗（普通電子廠用）、瑞士Erem成型鉗（高端電子、軍工航天應用），可針對電子應用研發階段小批量及非標方案需求所用的元件整型，包括二極管打K型、C型、L型、U型鉗，以及TO220元件、三極管、MOS管引腳折彎直角、前踢、上突/下凹整形。
| 型號 | 類型 | 適用元件 | 成型規格 |
| Erem 554E | K形 | 二極管、電阻、電容 | 可折彎最大引腳直徑0.7mm，U型直徑2mm |
| 554A折彎鉗 | K形 | 二極管、電阻、電容 | 可折彎最大引腳直徑0.7mm，U型直徑1.5mm |
| 50789Z | 90度成型鉗 | 二極管、電阻、電容 | 距元件2mm，外直角或內直角 |
| 500103A | 90度直角成型 | 三極管、TO元件、扁平元件和晶體管 | 距元件3~12mm，引腳寬度最大15mm |
| 500104A | 90度折彎直角 | 三極管、T0126/T0218、T0220元件等 | 距元件3.8~15mm，中心引腳比邊緣長2.54mm |
| 80013C | 高精度成型鉗 | 扁平元件、連接器、晶體管 | 余留引腳長度2.8mm，最大引腳寬13mm |
| 809IC成形鉗 | DIL針腳成型鉗 | DIL引腳剪切和彎折 | 最大處理寬度25mm |
| 505C起拔鉗 | 插入和拔取 | IC和SMD元件 | 14-16針腳，元件寬度300mm |
| 808G校直鉗 | 引腳壓直校正 | 校直連接器、DIL、IC引腳 | 鉗頭寬42mm，防靜電 |
| 670EP剪鉗 | 高精度剪切 | IC和SMD元件 | 齊平切口 |
| 593AE尖口鉗 | 高精度剪切 | IC和SMD元件 | 齊平切口 |
| Erem定長剪鉗 | 元件引腳剪切保留長度：573EB定長鉗0~5mm可調整、 530E15A剪徑1.2mm保留可變長度1.2mm~6mm | ||
|
Piergiacomi成型鉗 PNR-30 |
K形折彎 | C型元件，電阻電容等 | 彎45°，成型不剪切 |
| PNG-5000 | 打K型 | 電容、電阻、二極管引腳等 | 距離2.8mm，弧直徑3.5mm，成型不剪切 |
| PNR-5000 | k型成型剪切 | 電容、電阻、二極管引腳等 | 元件距離3~16mm可調，帶剪切引腳留3mm |
| PTR-30-C/5 | 打K型并剪切 | 二極管電阻電容等 | 成并剪切后引腳留長4.0mm |
| PTR-30L | L型成形鉗 | 電阻等元件 | 元件引腳成L型，留2.54mm |

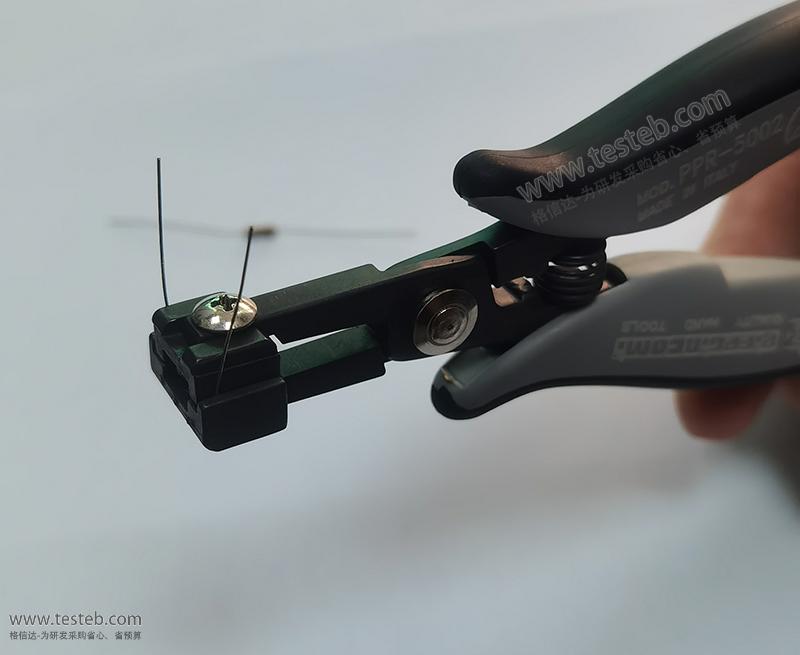

| PPR-5001 | U型成型鉗 | 電阻等元件 | 元件引腳U型成型，寬10.16mm |
| PPR-5002 | U型成型 | 電阻等元件 | 元件引腳U型成型，寬12.70mm |
| PPR-5003 | U型成型 | 電阻等元件 | 元件引腳U型成型，寬15.24mm |
| PN-5040/7D | 90度角成型 | TO元件、三極管 | 元件90°成型，最小距離5mm |
| PN-5050D | 直角成形 | TO220元件 | 中心引腳距離3.81mm |
| PN-5050/3D | 直角成形 | TO220、TO247 | 中心引腳距離5.08mm |
| PN-5050/04 | 打直角 | TO220、TO247 | 邊緣引腳距離5.08mm |
| PN-5050/10 | 90度直角 | TO220元件 | 兩邊引腳下折貼裝2.54mm |
| PN-5050/14 | 彎直角 | T0220元件 | 中心引腳距離3.0mm |
| PN-5050/15 | 直角折彎 | T0220元件 | 中間引腳距離突高2.5mm |
| PN-5050/16 | 直角成型鉗 | T0220、T0247 | 邊緣引腳距離3.81mm |
| PN-5050/36 | 直角成型鉗 | TO220元件5引腳 | 2-4引腳距離3mm |
| PN-5050/6 | 直角成型鉗 | TO220元件 | 引腳折彎90度直角，中心腳突長2.54mm |
