四方信達Q7U03嵌入式PC計算機應用于包裝安全檢測系統

深圳市四方信達科技有限公司是集研發、生產、銷售于一體的高新科技企業，致力于為客戶提供嵌入式工業計算機產品和系統解決方案，包括工控機BOX PC、工業平板電腦、嵌入式式主板、采集卡。公司擁有專業的研發及管理團隊，完善的質量控制體系，產品廣泛應用于高端裝備制造、智能醫療、智慧工廠（視覺控制）、IoT物聯網、工業自動化等十三五規劃的戰略性新興產業和重點領域及軍工部門。四方信達工控擁有從板卡到系統的全程研發和制程控制能力，自有全制程貼片組裝加工廠，臺灣工控廠團隊為班底，從源頭把關產品質量及產能，完全勝任客戶任何特殊的設計和生產要求，為客戶提供具有成本優勢的高質量產品并及時交貨，讓客戶只需專注于自己的核心業務。

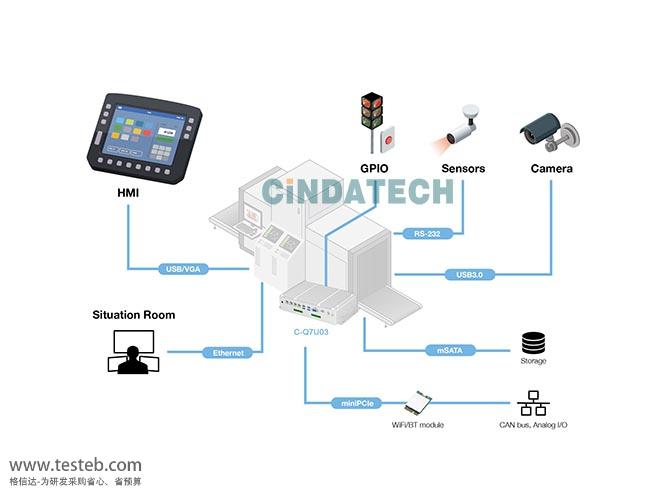

四方信達工控包裝安全檢測系統工控機方案

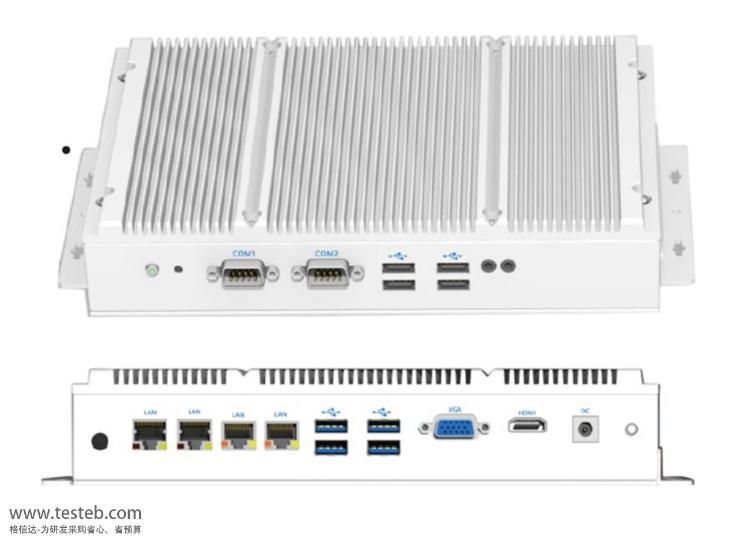

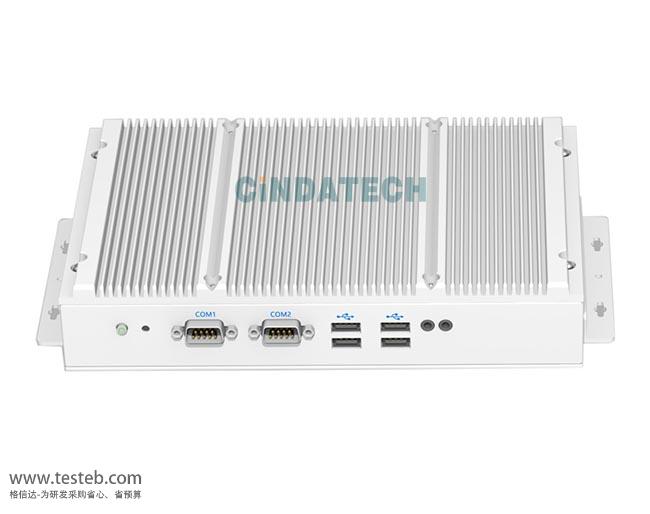

針對某包裝安全檢測客戶的需求，四方信達搭載 Intel®Core™處理器的C-Q7U03掌上嵌入式PC。C-Q7U03工控機包含豐富的 I/O 接口，包括 6 個 RS-232 端口(串口1、2支持Rs485可選)、4 個 GbE 端口、1 個 mPCIe 插槽、1 個 mSATA 插槽、16路隔離數字量 I/O、8 個 USB 接口，以及 VGA和HDMI 接口。C-Q7U03工控機datasheet文檔下載地址http://www.jwjzzs.com/download/201911/Cindatech_C-Q7U03.pdf。

四方信達C-Q7U03嵌入式工控機還可以根據用戶需求輕松集成各種擴展模塊、附加內存/存儲設備、數字和模擬量 I/O 以及無線通信功能。將USB 端口與 AI 模塊卡相連接，能夠高效快速的完成生產安全檢測，且不會占用太多 CPU 資源。除此之外，兩個 RS-232/485 端口可以連接 IR 傳感器或打印機，而 WIFI 模塊則可用于采集和傳輸數據。以上解決方案可助力客戶以最低成本快速重建自有生產線。

四方信達C-Q7U03嵌入式工控機規格參數

C-Q7U03-7600U——英特爾®Core™ i7-7600U, 2.8GHz 4M L2  Cache, 15W TDP

C-Q7U03-7200U——英特爾®Core™ i5-7200U, 2.5GHz 3M L2  Cache, 15W TDP

C-Q7U03-7100U——英特爾®Core™ i3-7100U, 2.4GHz 3M L2  Cache, 15W TDP

C-Q7U03-4415U——英特爾®Pentium® 4415U, 2.3GHz 2M L2  Cache, 15W TDP

C-Q7U03-3865U——英特爾®Celeron® 3865U, 1.8GHz 2M L2  Cache, 15W TDP

內存：1 x 260-Pin DDR4 SO-DIMM 插槽, 最大支持2133MHz SDRAM 16GB

芯片組： 英特爾 SoC 芯片組，LAN芯片： 英特爾 I211 AT

USB： 4 x USB2.0 接口   4 x USB3.0 接口

串口：2 x COM 接口(可選Rs485/RS232)

擴展總線：1 x Mini-Card接口1 x SIM接口

LAN：4 x RJ45 GbE 接口（可選2口帶POE）

存儲：1 x mSATA 1 x 2.5''Drive bay

音頻：HD音頻與Realtek ALC662同步

顯示芯片： 集成英特爾®核芯顯卡，顯示接口：1 x VGA  1 x HDMI

系統支持：Win7/Win8/Win8.1/Win10/Linux，電源需求： 12V電壓輸入

工作溫度： -20ºC ~ 55ºC，工作濕度10% ~ 95%  (無冷凝)

尺寸： 240 x 150 x 47(mm)，重量2.8(Kg)

抗震動抗沖擊： 符合 GJB 322A

訂貨信息

C-Q7U03-3865U搭載英特爾 Celeron® 3865U 處理器

C-Q7U03-4415U搭載英特爾 Pentium® 4415U 處理器

C-Q7U03-7100U搭載英特爾 7th Gen.Core™i3-7100U處理器

C-Q7U03-7200U搭載英特爾 7th Gen.Core™ i5-7200U處理器

C-Q7U03-7600U搭載英特爾 7th Gen.Core™ i7-7600U處理器

可選配置

內存：DDR4  4GB/8GB/16GB，寬溫內存條DDR4 4GB/8GB/16GB

存儲： 64G、128G mSATA ，120G SSD，1T HDD

WI-FI模塊；ANT-D11： 1 x Wi-Fi 雙波段 2.4G/5G 天線
